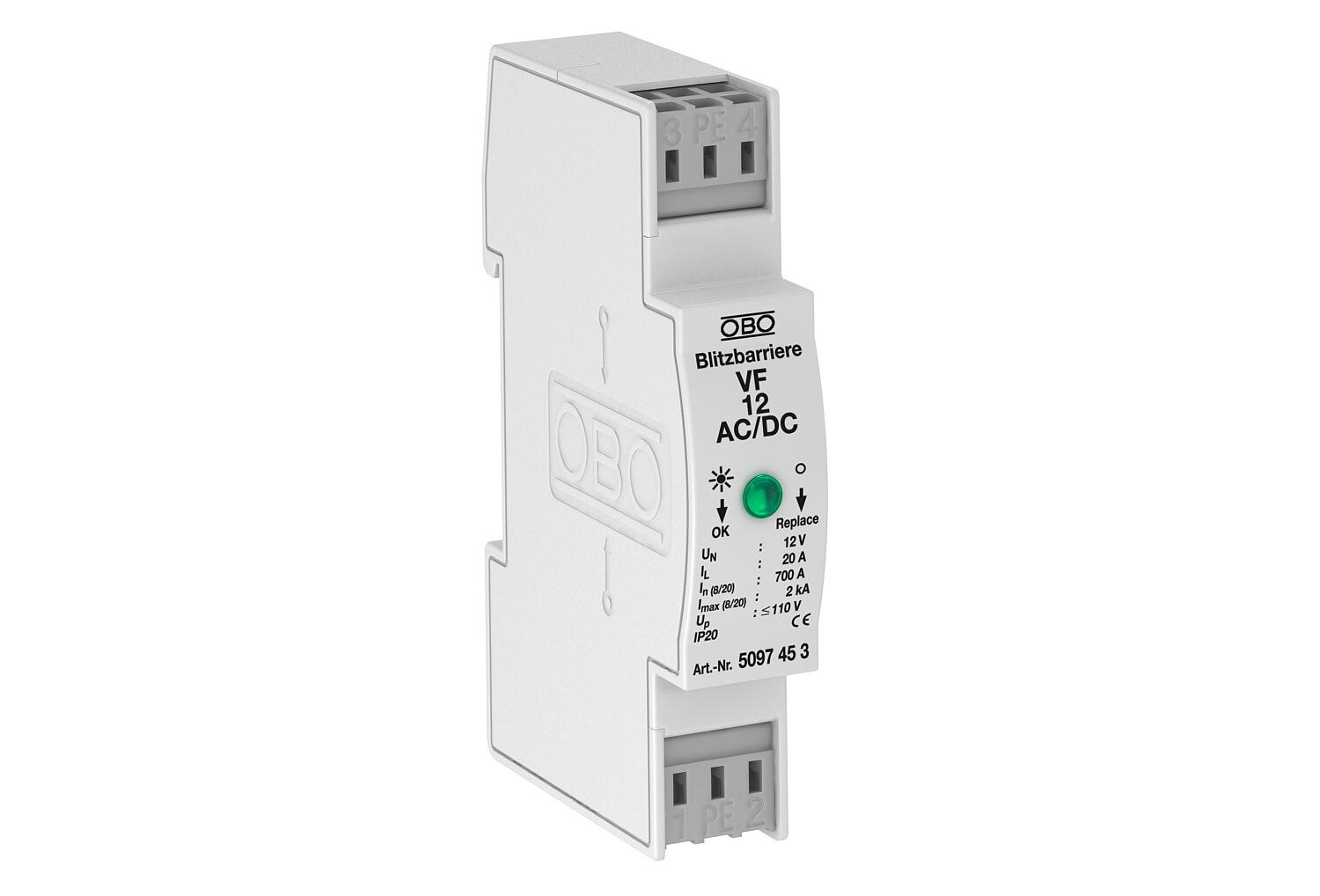

Zaščita za 2-polno napajanje 12 V
Št. art. 5097453 | EAN 4012195578116
- Opis izdelka
-
Opis izdelkaPrenapetostna zaščita/fina zaščita omrežja tipa 3 po EN 61643-11
• primerna za enosmerne in izmenične napetostne sisteme
• z optičnim prikazom delovanja
• z brezvijačnimi priključnimi sponkami, enostavnimi za montažo
• v prostorsko varčnem rasterju 17,5 mm
• Y-vezava
Uporaba: univerzalna uporaba na nosilnem profilu s kapico 35 mm v običajnem razdelilnem ohišju.
-
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 12V AC Eksplozijsko preizkušena izvedba ne Izpihano ne Izvedba Različica 12 V Izvedba polov 2 LPZ 2→3 Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 20 Maks. presek togega voda (eno-/večžilni) 2,5 mm² Maks. temperaturno območje uporabe 80 °C Maksimalna pred-varovalka 20 A Maksimalni odvodni udarni tok (8/20 μs) 2 kA Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 2,5 mm² Min. presek togega voda (eno-/večžilni) 0,14 mm² Min. temperaturno območje uporabe -40 °C Način montaže U-profil 35 mm Najvišja trajna napetost AC 13,5 V Najvišja trajna napetost DC 18 V Nazivna napetost AC (50/60 Hz) 12 V Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 20 A Nazivni odvodni udarni tok (8/20 µs) 0,7 kA Oblika omrežja drugo Odtis CO2 (GWP) od zibelke do vrat 0,4134 kg CO2e / 1 Kos Raven zaščite žila-ozemljitev <1200 V Raven zaščite žila-žila <110 V Razred testiranja tip 3 da Signalizacija na aparatu optični SPD po EN 61643-11 Tip 3 SPD po IEC 61643-1 class III Število polov 3 Vklopni čas <25 ns Vrsta zaščite IP20 - Vsi tipi
- Prenosi
-
Podatkovni list VF12-AC DC / 5097453 , 0.23MB , pdfEU-Izjava o skladnosti VF12-AC DC / 5097453 , 0.13MB , pdfREACH Izjava o skladnosti VF12-AC DC / 5097453 , 0.28MB , pdfRoHS Izjava o skladnosti VF12-AC DC / 5097453 , 0.12MB , pdfPomoč pri izbiri Pomoč pri izbiri prenapetostne zaščite , 2.00MB , pdfTehnične informacije Tehnične informacije VF .. .AC/DC; VF .. .AC/DC-FS; VF 230 AC-FS , 0.06MB , pdf
