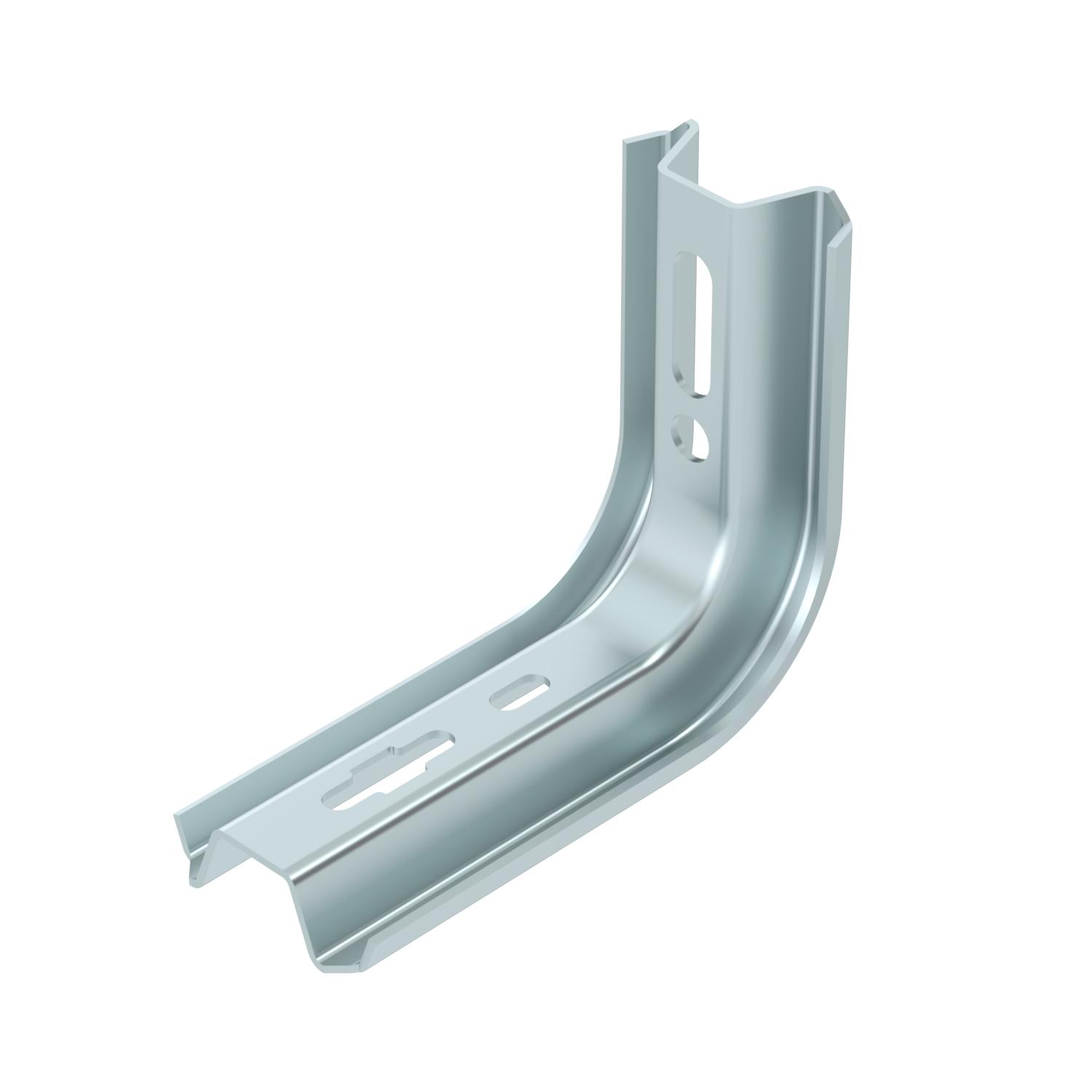

TP-profil / stenska in stropna konzola FS
Št. art. 6364101 | EAN 4012196198979
- Opis izdelka
-
Opis izdelkaTP-profil/konzola za pritrditev na vodoravne betonske strope in stene.
Če se profil pritrdi na strop ali se profili privijejo drug na drugega, da se ojači glava, je treba zaradi stabilnost vedno uporabiti distančnik tipa DS 4.
-
- Tehnični podatki
-
Tehnični podatki

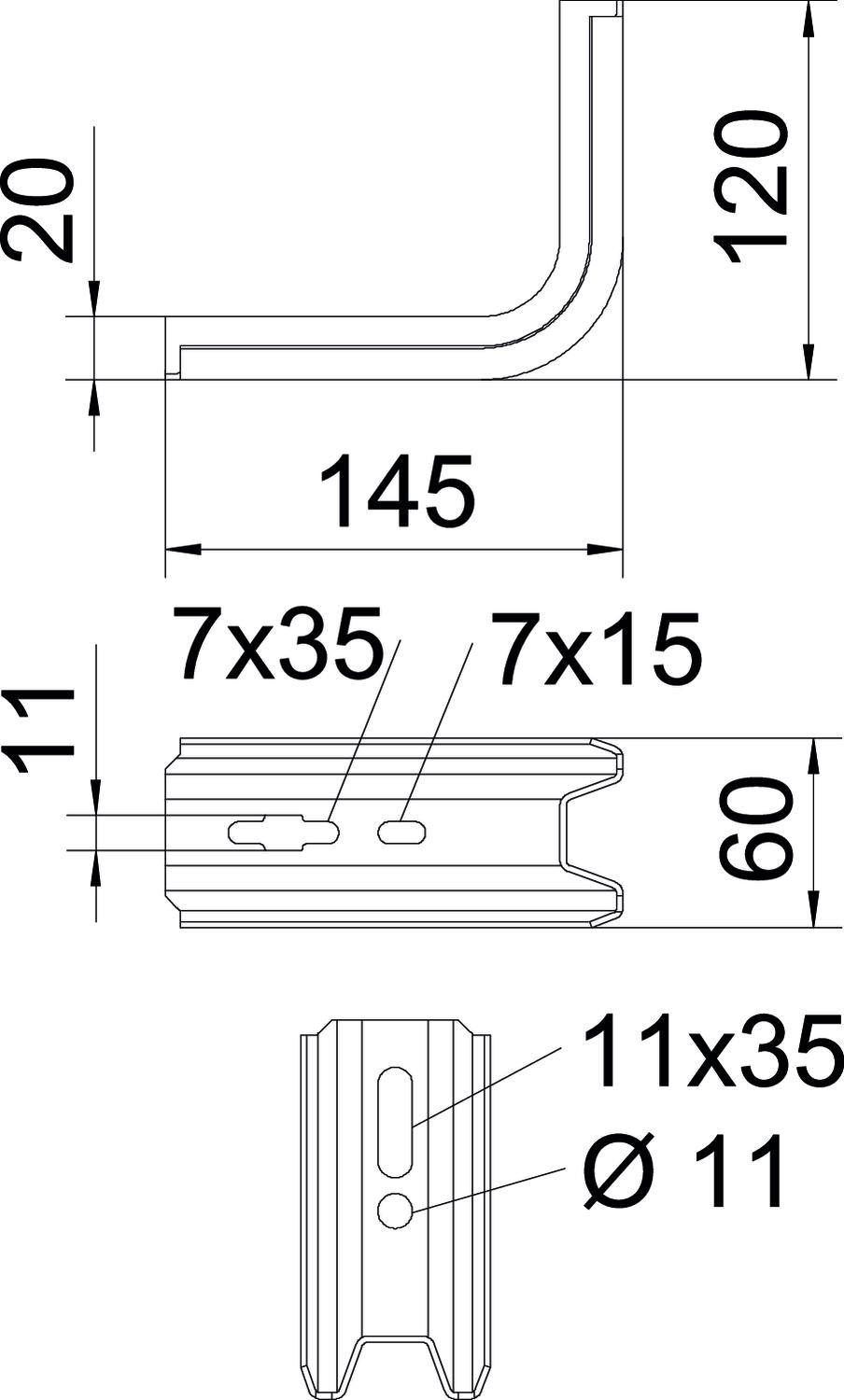

Barva cink Dimenzija B145mm Dolžina 145 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Material Jeklo Mera B 60 mm Mera H 120 mm Mera L 145 mm Nerjavno jeklo, luženo ne Odtis CO2 (GWP) od zibelke do vrat 0,7642 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Širina 60 mm Višina 120 mm za širino maks. 100 mm za širino min. 100 Tehnični podatki
Load diagram, bracket, type TPSA
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Zaščitni pokrov
TPS KS OR 6364625 10 Kos
Distančnik FS
DS 4 FS 6416551 20 Kos - Prenosi
-
Podatkovni list TPSA 145 FS / 6364101 , 0.31MB , pdfEU-Izjava o skladnosti TPSA 145 FS / 6364101 , 0.12MB , pdfZK Izjava o skladnosti TPSA 145 FS / 6364101 , 0.09MB , pdfREACH Izjava o skladnosti TPSA 145 FS / 6364101 , 0.12MB , pdfRoHS Izjava o skladnosti TPSA 145 FS / 6364101 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) TPSA 145 FS / 6364101 , 1.48MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdfNavodila za montažo Navodila za montažo TP-profilov , 0.04MB , pdf
