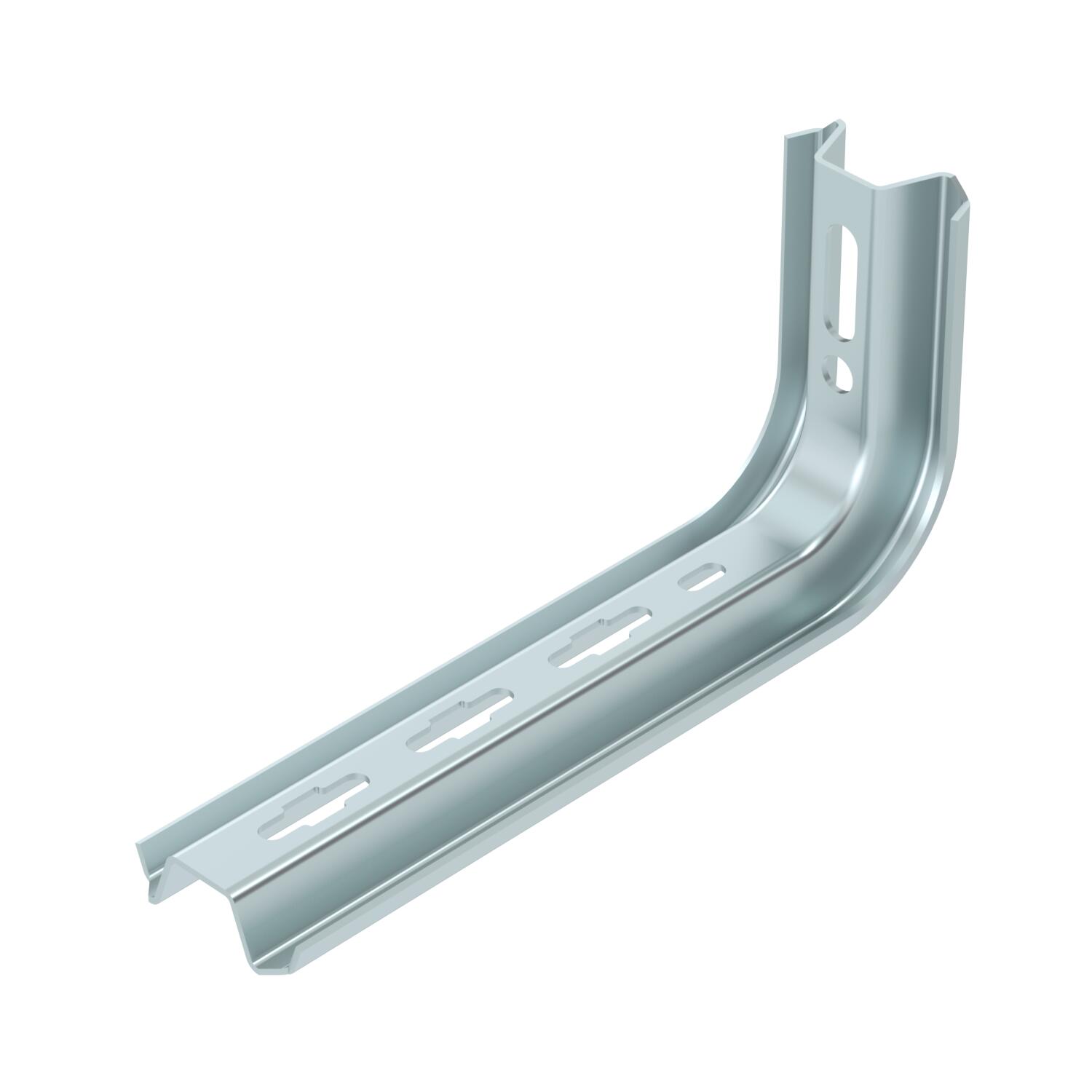

TP-profil / stenska in stropna konzola FS
Št. art. 6364209 | EAN 4012196199099
- Opis izdelka
-
Opis izdelkaTP-profil za uporabo kot lahek nosilec na vodoravnih betonskih stropih, dolžine 145 do 645 mm. Do dolžine 345 se profil uporablja tudi kot lahek stenski ali stropni nosilec.
V kombinaciji s stenskim in stropnim nosilcem tipa TPSA/145 je mogoče izdelati ojačitev glave z dvema pritrdilnima točkama. Pomembno! Če se profil pritrdi na strop ali se profili privijejo drug na drugega, da se ojači glava, je treba zaradi stabilnosti vedno uporabiti distančnik tipa DS 4. Pri montaži profilov drug v drugega se uporablja ploščati okrogli vijak tipa FRS 10/25 S. Pri montaži profilov drug ob drugega (npr. ojačitev glave) se uporablja šestrobi vijak tipa SKS 10/60.
-
- Tehnični podatki
-
Tehnični podatki

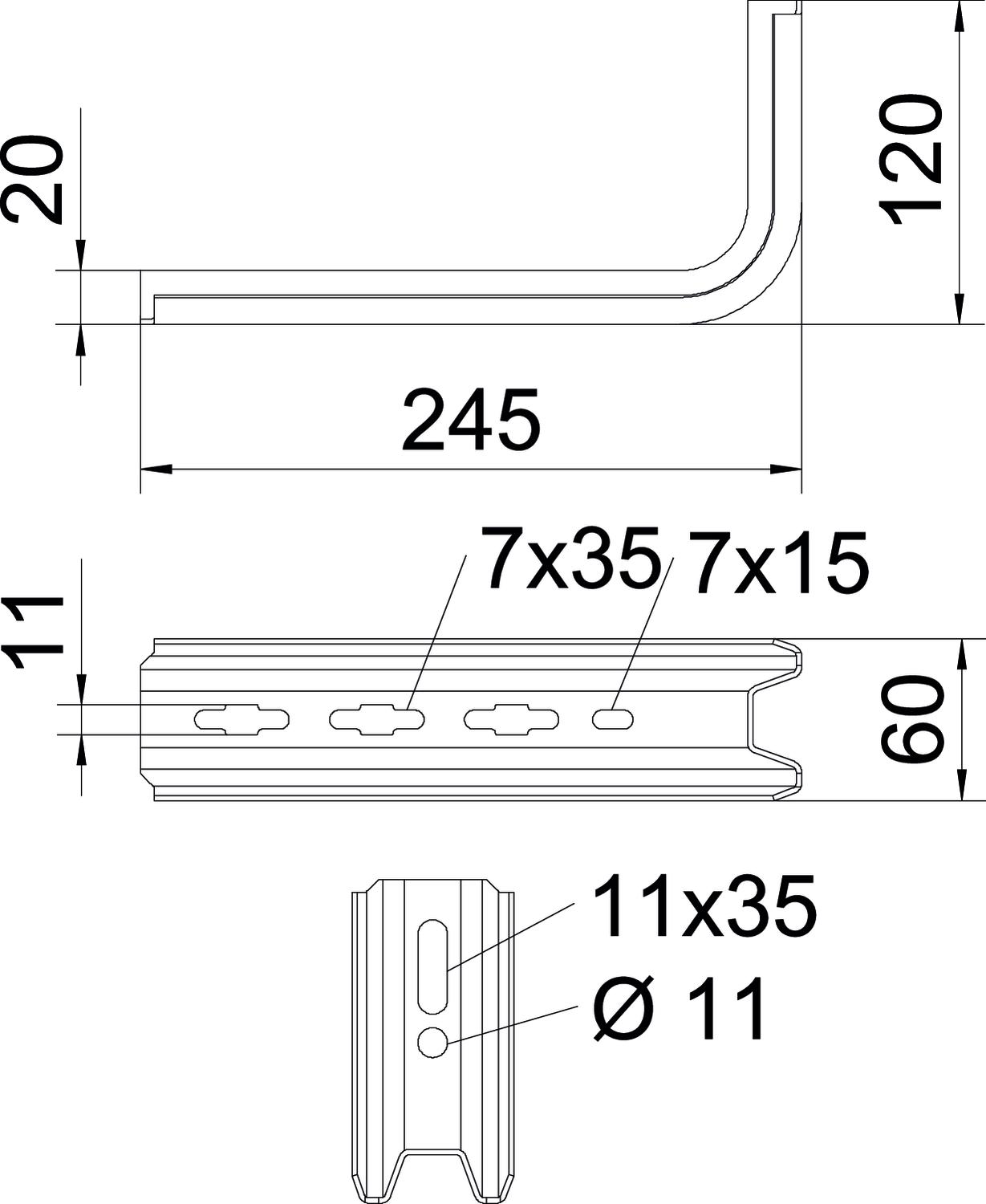

Barva cink Dimenzija B245mm Dolžina 245 mm F v kN 0,9 kN Izvedba Stenski in stropni nosilec Material Jeklo Mera B 60 mm Mera H 120 mm Mera L 245 mm Nerjavno jeklo, luženo ne Odtis CO2 (GWP) od zibelke do vrat 1,0808 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Širina 60 mm Višina 120 mm za širino maks. 200 mm za širino min. 200 Tehnični podatki
Load diagram, bracket, type TPSA
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Zaščitni pokrov
TPS KS OR 6364625 10 Kos
Distančnik FS
DS 4 FS 6416551 20 Kos - Prenosi
-
