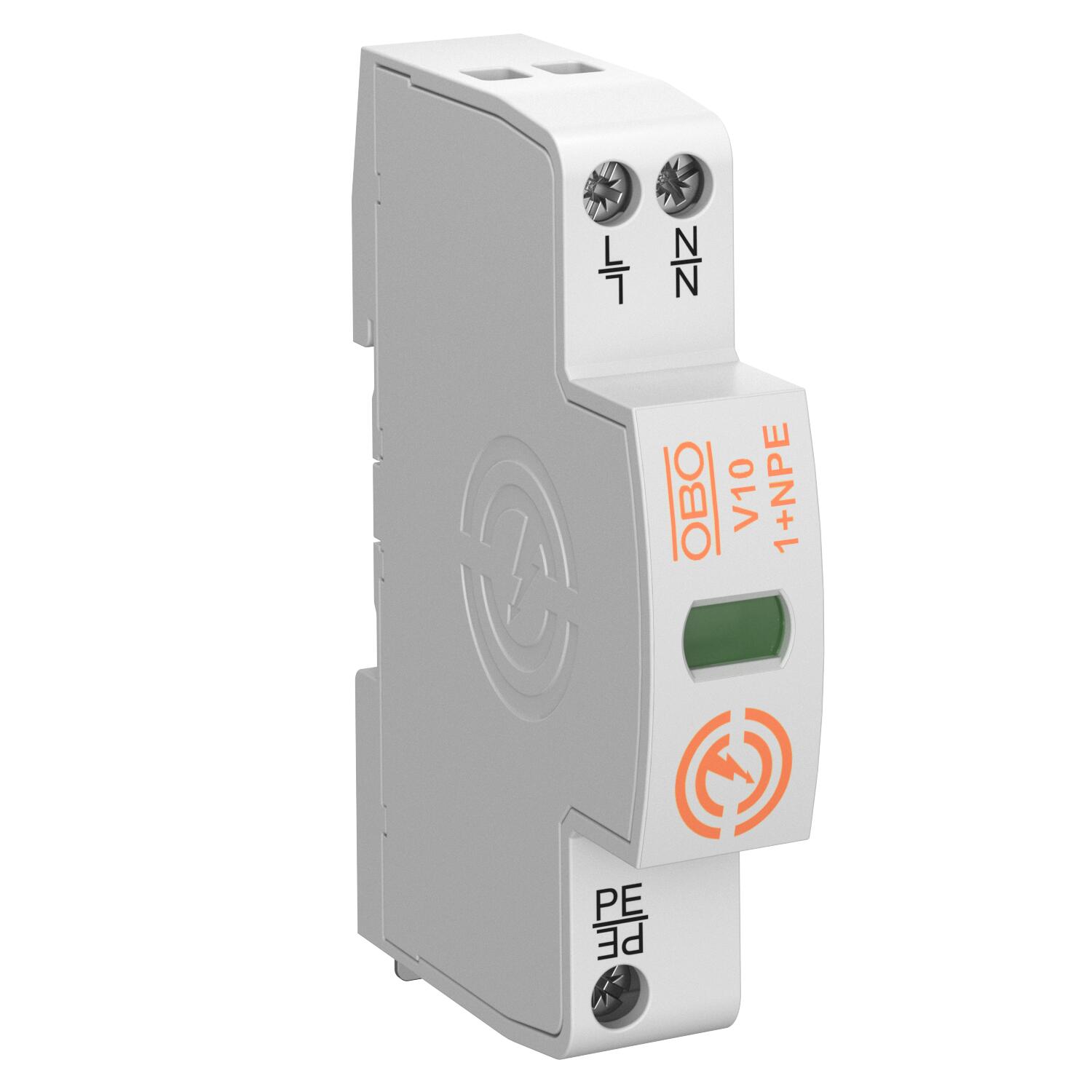

Surge arrester V10 Compact 1+N/PE | 255 | IP20

Surge arrester V10 Compact

Št. art. 5093395 | EAN 4012197444396

Št. art. / Tip	5093395 / V10-1+NPE

Izvedba polov	1+N/PE

Najvišja trajna napetost AC	255 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Surge protective device, compact module, type 2+3

• Surge protection in sub-distributors according to VDE 0100-443 (IEC 60364-4-44)
• Arresting capacity up to 20 kA (8/20) in total
• High-performance varistor systems
• Including thermal and dynamic separating device and visual function display

Application: Sub-/floor distributors as well as device protection

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	255V
Eksplozijsko preizkušena izvedba	ne
Integrirana predvarovalka	ne
Izvedba polov	1+N/PE
LPZ	1→3
Maks. delovna temperatura	70 °C
Maks. omrežna zaščita pred previsokim tokom	63 A gG
Maks. presek fleksibilnega voda (finožilni)	10 mm²
Maks. presek fleksibilnega voda (finožilni)	8 AWG
Maks. presek togega voda (eno-/večžilni)	8 AWG
Maks. presek togega voda (eno-/večžilni)	10 mm²
Maks. temperaturno območje uporabe	70 °C
Maks. vlažnost zraka	95 %
Maksimalna pred-varovalka	63 A
Maksimalni odvodni udarni tok (8/20 μs)	20 kA
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	2,5 mm²
Min. presek fleksibilnega voda (finožilni)	13 AWG
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Min. presek togega voda (eno-/večžilni)	13 AWG
Min. temperaturno območje uporabe	-40 °C
Min. vlažnost zraka	5 %
Način montaže	U-profil 35 mm

Najvišja trajna napetost AC	255 V
Navor	2 Nm
Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs) (L-N)	10 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE)	10 kA
Oblika omrežja	vsi
Oblika omrežja TN	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Odtis CO2 (GWP) od zibelke do vrat	1,7031 kg CO2e / 1 Kos
Odvodni udarni tok (8/20 µs) [skupaj]	20 kA
Primerno za zunanjo uporabo	ne
Raven zaščite [L-N]	≤1,1
Razred testiranja tip 1	ne
Razred testiranja tip 2	da
Razred testiranja tip 3	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2+3
SPD po IEC 61643-1	class II+III
Število polov	2
Vklopni čas	<25 ns
Vrsta zaščite	IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE]	0,1 kA
