Stenski in stropni nosilec AW 55 A2
Št. art. 6443083 | EAN 4012196661879
- Opis izdelka
-

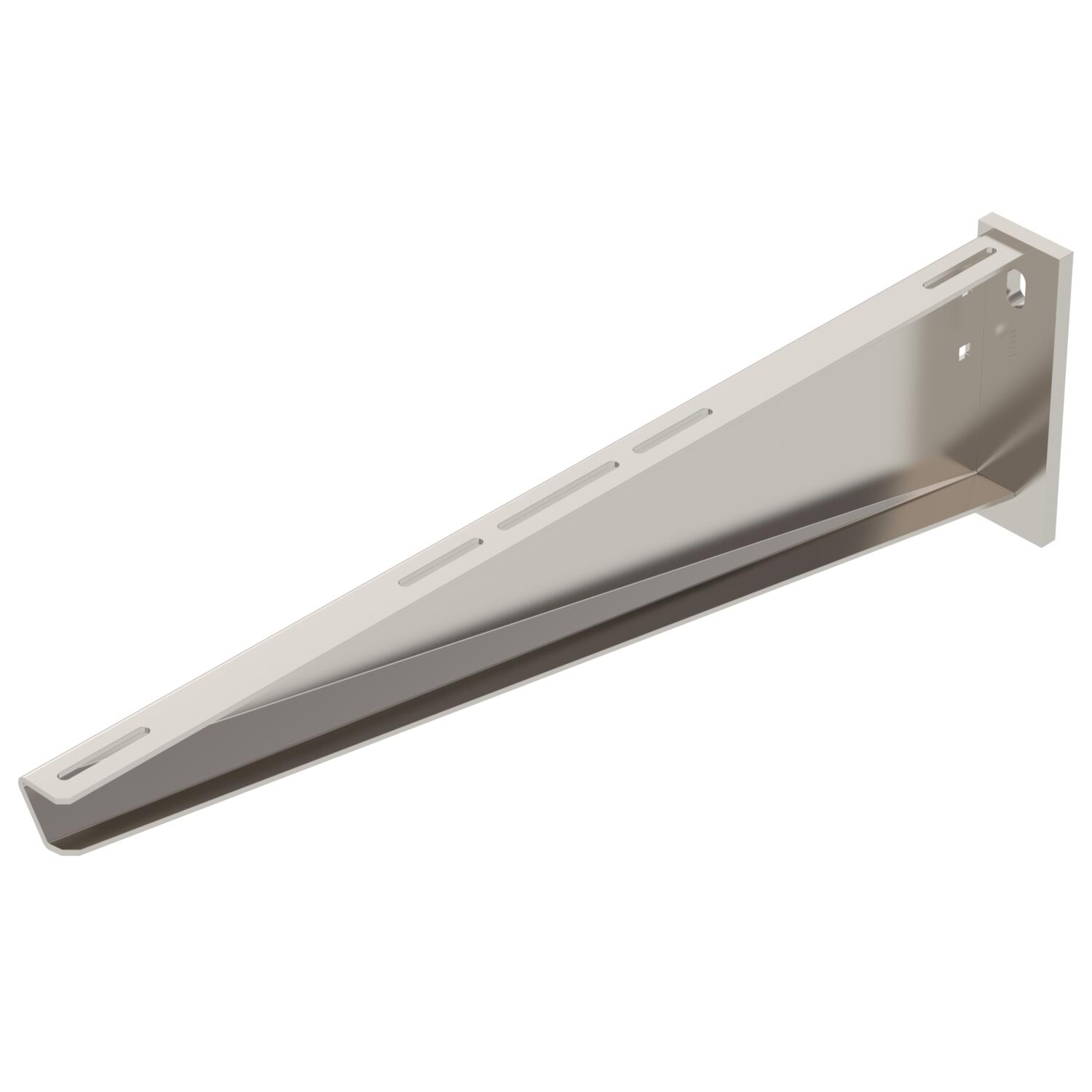

Opis izdelkaHeavy-duty wall and support bracket with welded head plate.
-
- Tehnični podatki
-
Tehnični podatki

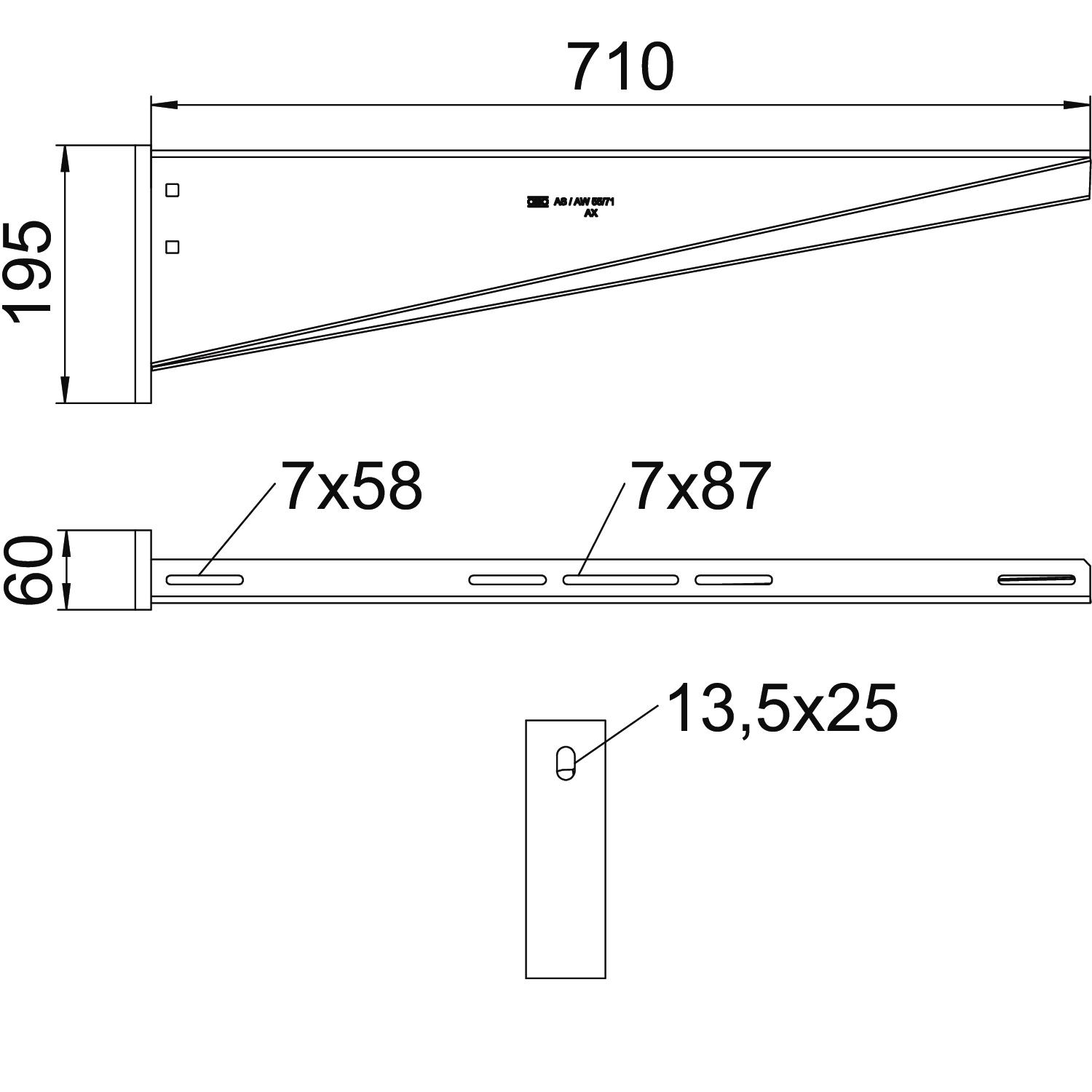

Barva legirano jeklo Dimenzija 710 mm Dolžina 60 mm F v kN 5,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Nerjaveče jeklo 1.4301 Mera A 60 mm Mera B 710 mm Mera H 195 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo da Odtis CO2 (GWP) od zibelke do vrat 26,7406 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Promjer rupe 13,5 mm Širina 710 mm Višina 195 mm Tehnični podatki
Dijagram opterećenja za konzolu tipa AW 55
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico A2
FRSB 6x12 A2 6406138 100 Kos - Prenosi
-
