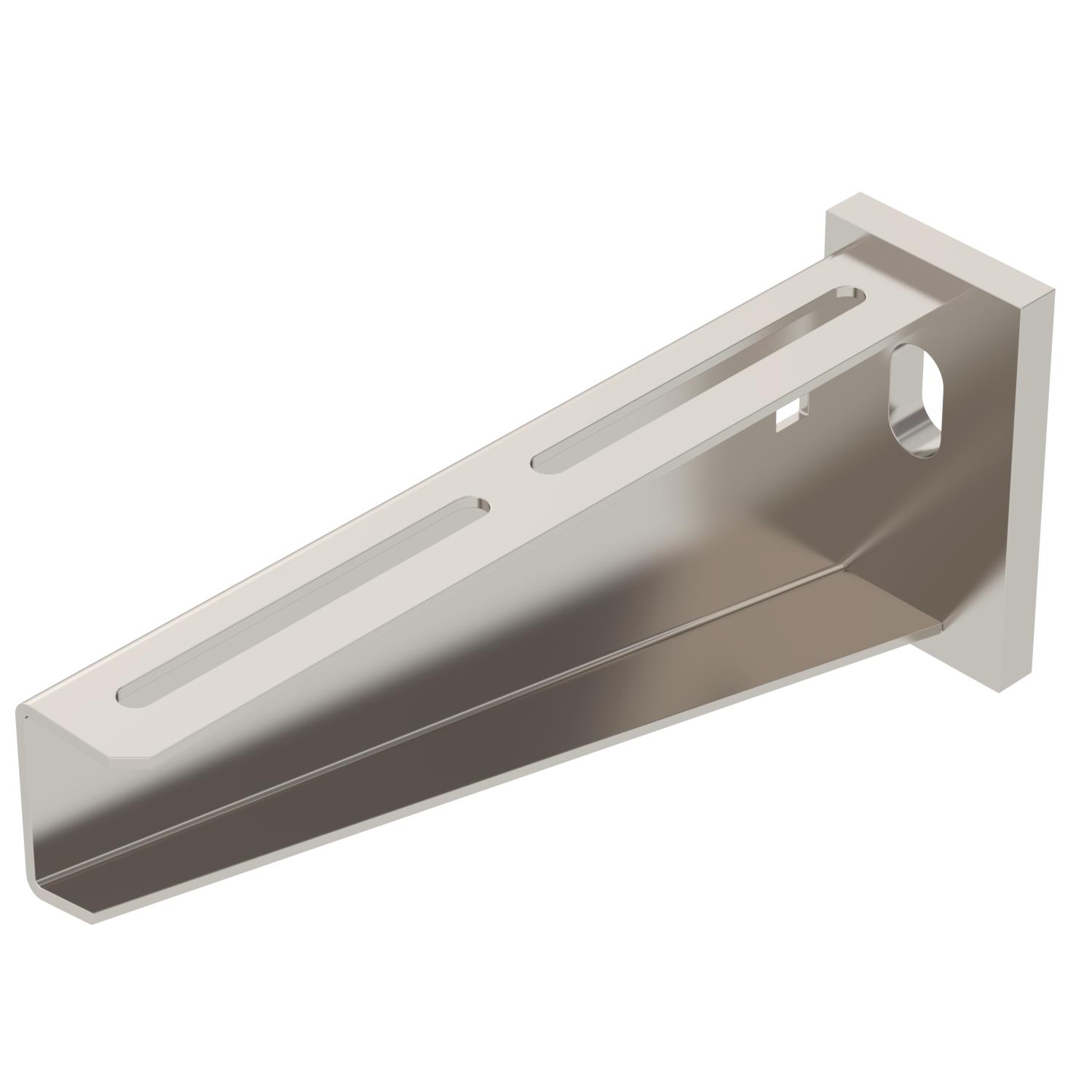

Opis izdelkaHeavy-duty wall and support bracket with welded head plate.
-
- Tehnični podatki
-
Tehnični podatki

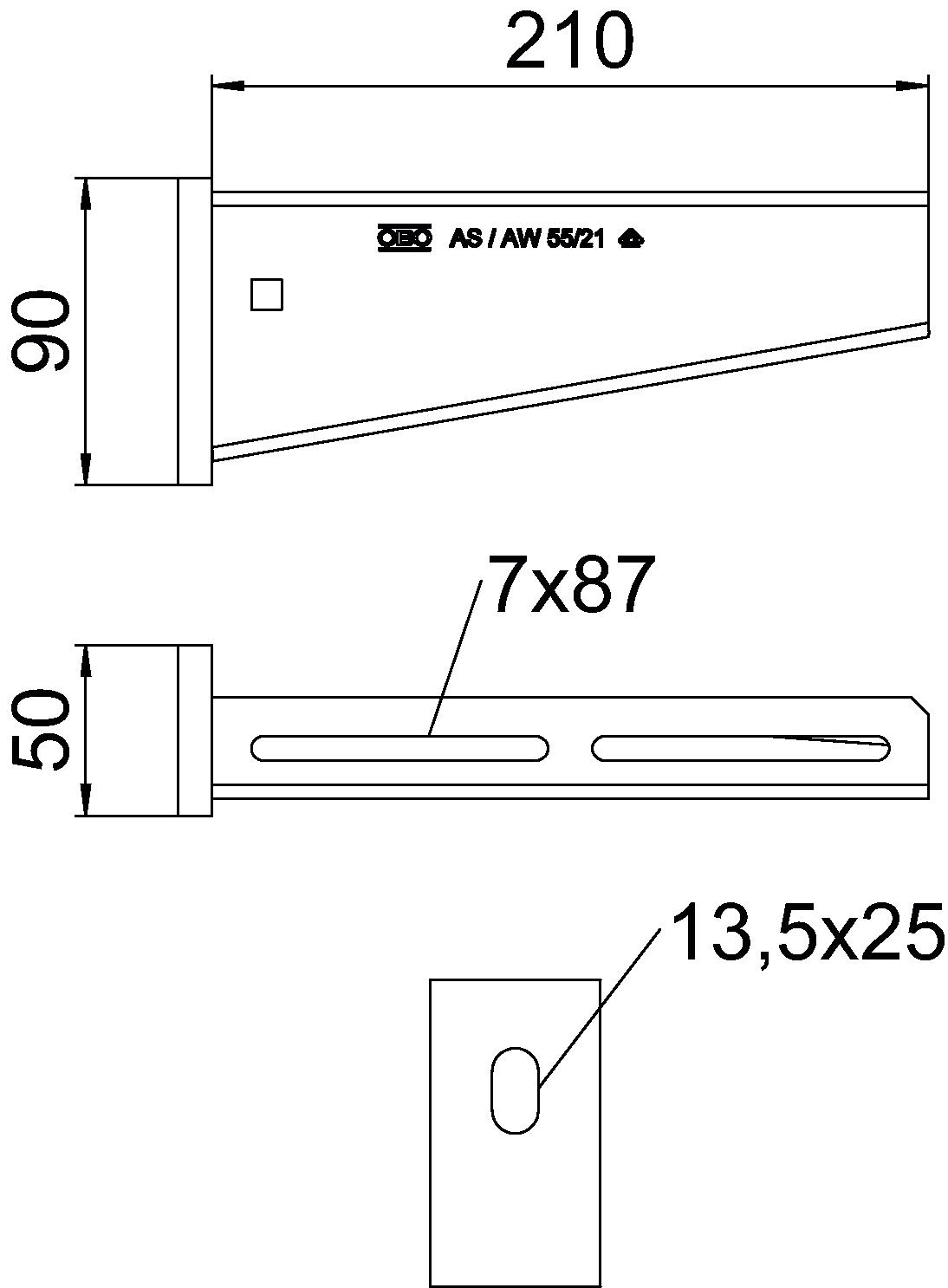

Barva legirano jeklo Dimenzija B210mm Dolžina 50 mm F v kN 5,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Nerjaveče jeklo 1.4301 Mera A 50 mm Mera B 210 mm Mera H 90 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo da Odtis CO2 (GWP) od zibelke do vrat 4,4789 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Promjer rupe 13,5 mm Širina 210 mm Višina 90 mm Tehnični podatki

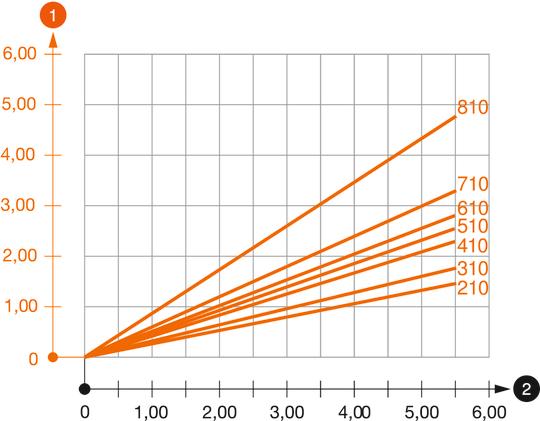

Dijagram opterećenja za konzolu tipa AW 55
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
- Prenosi
-
Podatkovni list AW 55 21 A2 / 6443063 , 0.22MB , pdfEU-Izjava o skladnosti AW 55 21 A2 / 6443063 , 0.12MB , pdfZK Izjava o skladnosti AW 55 21 A2 / 6443063 , 0.09MB , pdfREACH Izjava o skladnosti AW 55 21 A2 / 6443063 , 0.12MB , pdfRoHS Izjava o skladnosti AW 55 21 A2 / 6443063 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) AW 55 21 A2 / 6443063 , 1.48MB , pdfNavodila za montažo Navodila za montažo U-profilov , 2.02MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
