PV complete block 1500 V DC drugo | IP20

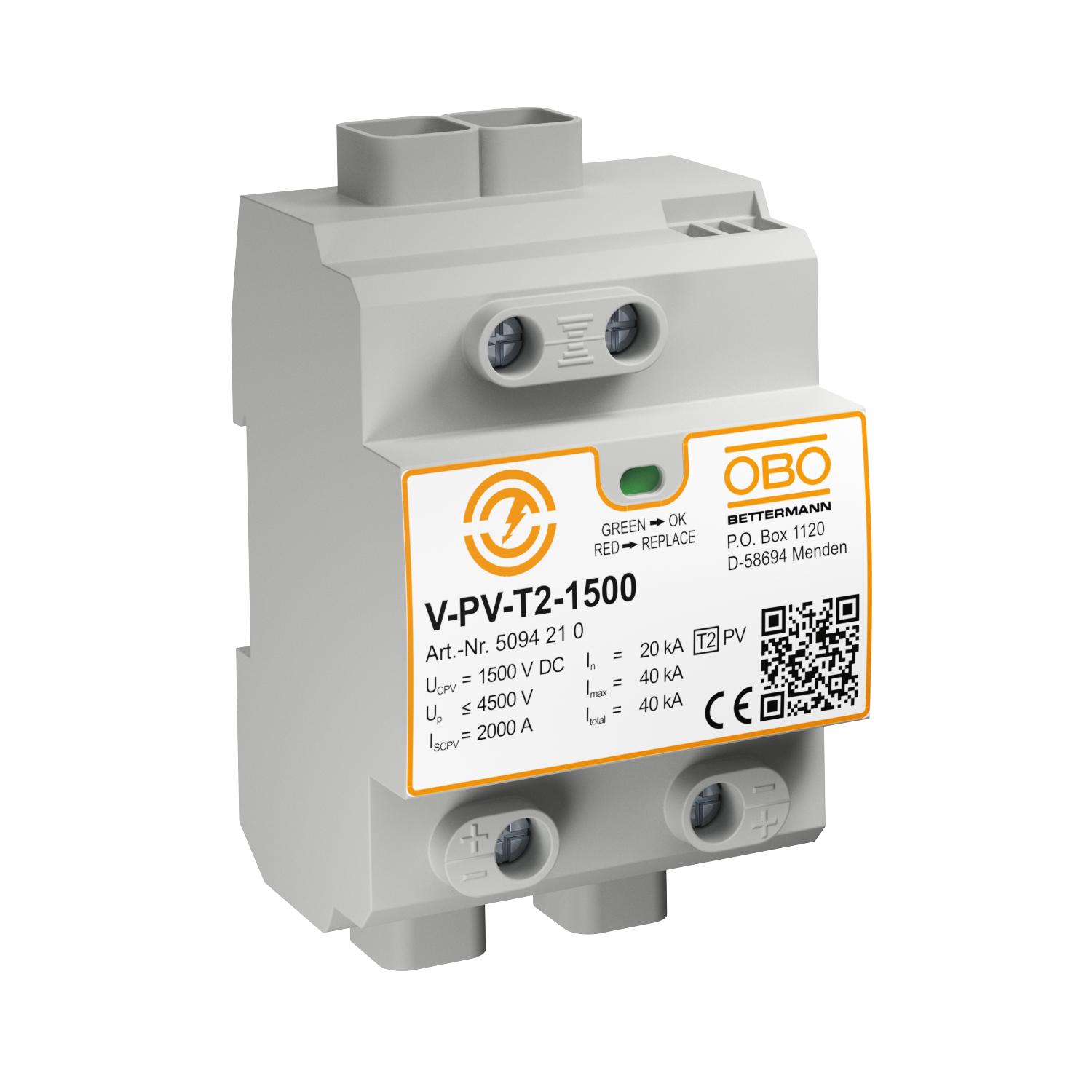

PV complete block 1500 V DC

Št. art. 5094210 | EAN 4012196603695

Št. art. / Tip

Izvedba polov	drugo

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Prenapetostna zaščita tipa 2 za fotovoltaične sisteme.

• prenapetostna zaščita v skladu z IEC 60364-7-712 (VDE 0100-712)
• zmogljivost odvajanja 20 kA na pol in do 40 kA (8/20)
• proti napakam odporna Y-vezava s prikazom stanja
• različica FS ima brezpotencialni preklopni kontakt za daljinsko signalizacijo

Uporaba: prenapetostni odvodniki za fotovoltaične sisteme.

Tehnični podatki

Tehnični podatki

Barva	siva
Daljinska signalizacija	ne
Dimenzija	1500V DC
Dolžina	65,5 mm
Eksplozijsko preizkušena izvedba	ne
Integrirana predvarovalka	ne
Izpihano	ne
Izvedba	Y-konfiguracija
Izvedba polov	drugo
LPZ	1→2
Maks. delovna temperatura	80 °C
Maks. Napetost PV	1500 V
Maks. presek fleksibilnega voda (finožilni)	35 mm²
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maks. temperaturno območje uporabe	80 °C
Maksimalni odvodni udarni tok (8/20 μs)	40 kA
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	2,5 mm²
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Min. temperaturno območje uporabe	-40 °C
Način montaže	U-profil 35 mm
Najvišja trajna napetost DC	1500 V
Nazivni bremenski tok_OBO (vhodna/izhodna sponka)	50 A

Nazivni odvodni udarni tok (8/20 µs)	20 kA
Oblika omrežja	DC
Oblika omrežja DC	da
Oblika omrežja IT	ne
Oblika omrežja TN	ne
Oblika omrežja TN-C	ne
Oblika omrežja TN-C-S	ne
Oblika omrežja TN-S	ne
Oblika omrežja TT	ne
Odtis CO2 (GWP) od zibelke do vrat	0,2054 kg CO2e / 1 Kos
Odvodni udarni tok (8/20 µs) [skupaj]	40 kA
Ostale oblike omrežja	ne
Razred testiranja tip 1	ne
Razred testiranja tip 2	da
Razred testiranja tip 3	ne
Signalizacija na aparatu	optični
Širina	71,2 mm
SPD po EN 61643-11	Tip 2
SPD po IEC 61643-1	class II
Višina	120 mm
Vklopni čas	<25 ns
Vrsta zaščite	IP20
