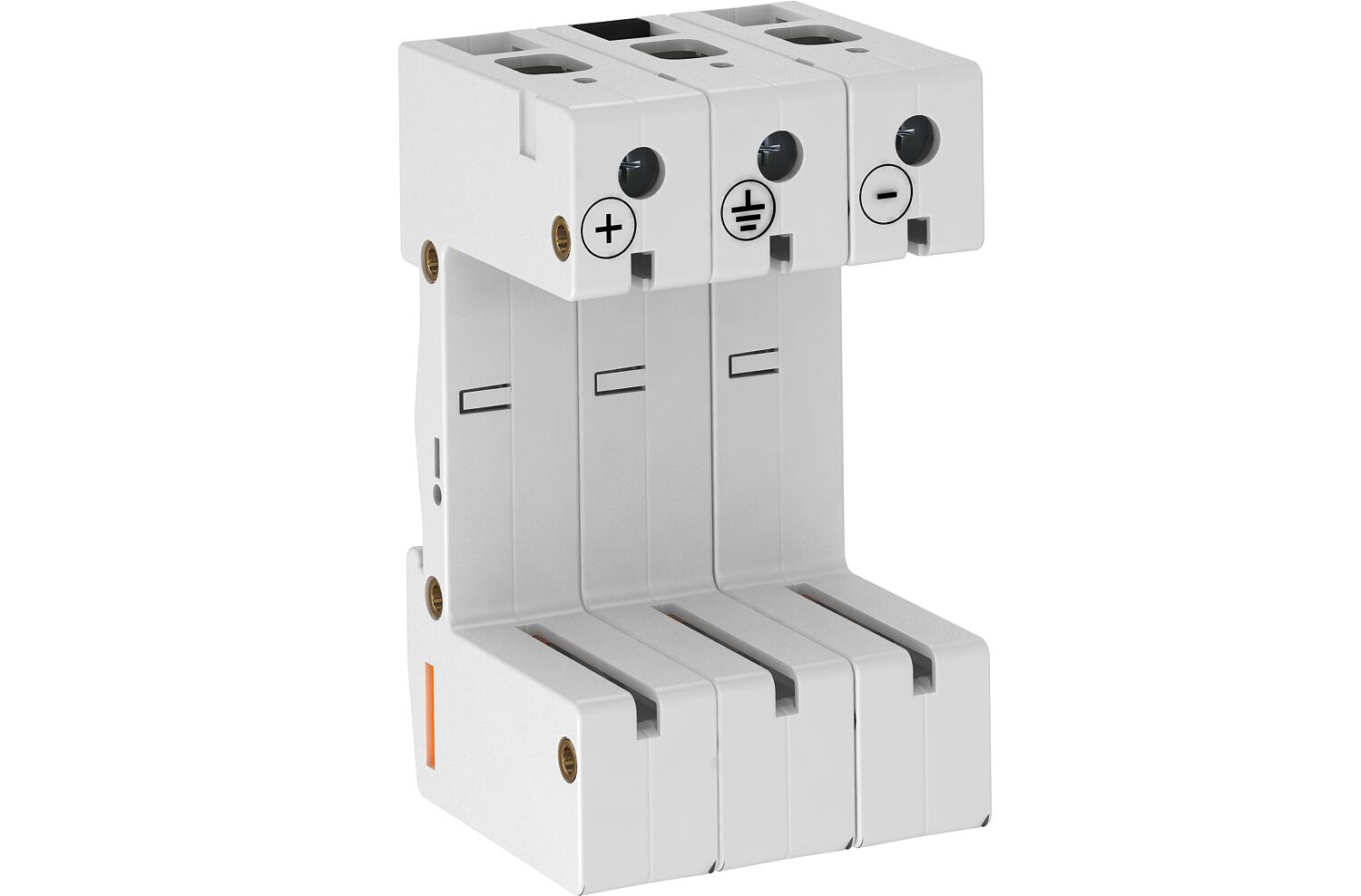

PV base, 3-pole in Y circuit
Št. art. 5096647 | EAN 4012195299455
- Opis izdelka
-
Opis izdelkaSpodnji del za fotovoltaične sisteme do Uoc = 1000 V (Y-vezava)
• primerno za zgornje dele V 25-B+C tipa 1+2 za kombinirane odvodnike
• primerno za zgornje dele V 20-C tipa 2 za prenapetostne odvodnike
• zaščitno vezje proti prečnim in vzdolžnim napetostim

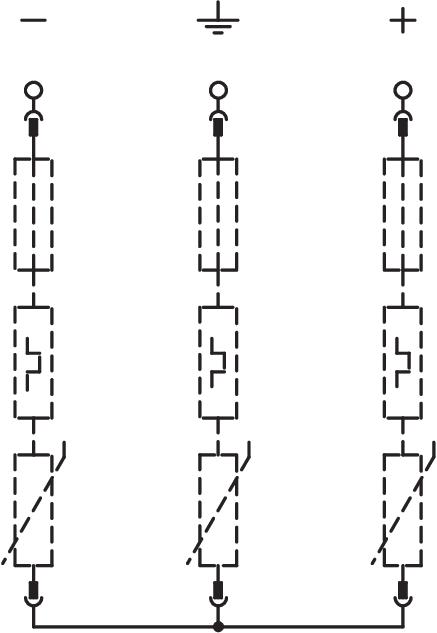

• Y-zaščitna vezava
• nizka raven zaščite DC: < 4,0 kV (Uoc maks. = 1000 V DC z V20-C/0-440)
• nizka raven zaščite DC: < 3,0 kV (Uoc maks. = 900 V DC z V25-B+C/0-385)
• nizka raven zaščite DC: < 2,6 kV (Uoc maks. = 600 V DC z V50-B+C/0-280)
• označeni priključki
Uporaba: v fotovoltaičnih sistemih med PH-moduli in razsmernikom.
-
- Tehnični podatki
-
Tehnični podatki

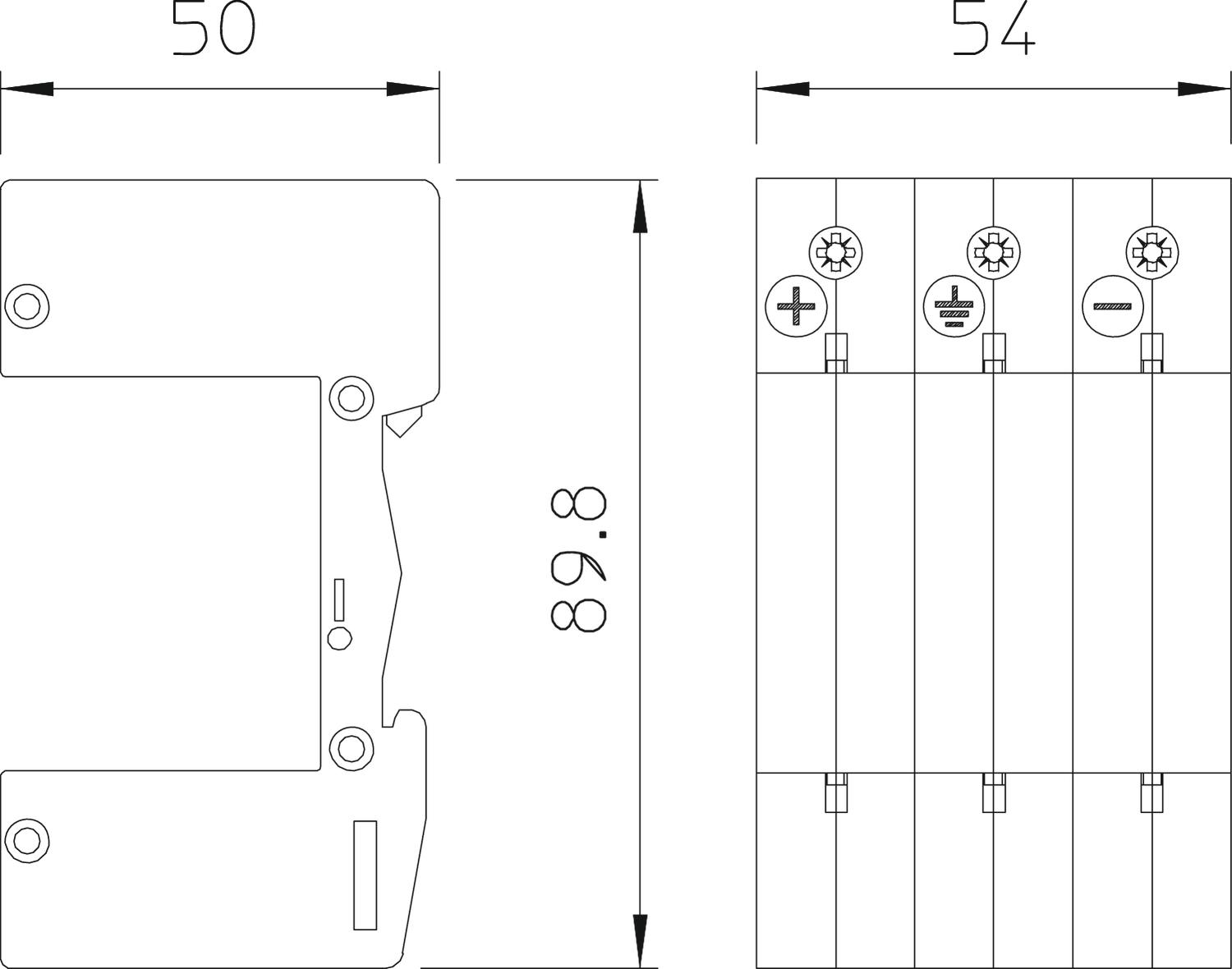

Dimenzija Y-PH Izvedba 3-polni, Y-vezava za FN Izvedba polov 3 Maks. delovna temperatura 80 °C Maks. temperaturno območje uporabe 80 °C Min. delovna temperatura -40 °C Min. temperaturno območje uporabe -40 °C Vrsta zaščite IP20 Mogućnosti priključka
Maks. presek togega voda (eno-/večžilni) 35 mm² Min. presek togega voda (eno-/večžilni) 2,5 mm² CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,5753 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 0,5753 kg CO2e / 1 Kos - Vsi tipi
- Prenosi
-
Podatkovni list V20-C U-3PH-Y / 5096647 , 0.19MB , pdfEU-Izjava o skladnosti V20-C U-3PH-Y / 5096647 , 0.11MB , pdfREACH Izjava o skladnosti V20-C U-3PH-Y / 5096647 , 0.12MB , pdfRoHS Izjava o skladnosti V20-C U-3PH-Y / 5096647 , 0.12MB , pdfPomoč pri izbiri Pomoč pri izbiri prenapetostne zaščite , 2.00MB , pdfZa ta proizvod informativna besedila niso na voljo
