Prenapetostni odvodnik V10 Compact 3+N/PE | 255 | IP20

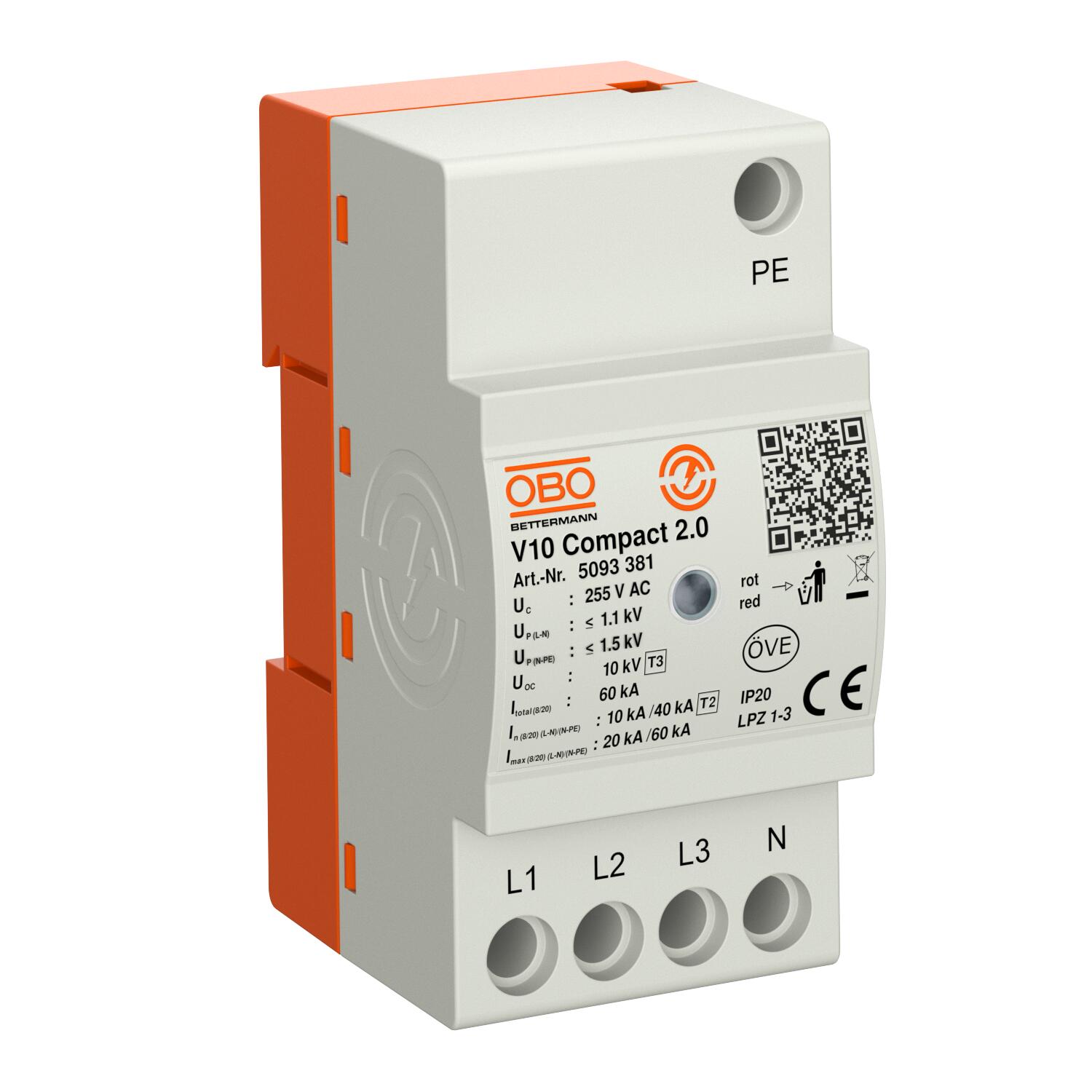

Prenapetostni odvodnik V10 Compact

Št. art. 5093381 | EAN 4012196862566

Št. art. / Tip	5093381 / V10 Compact2.0

Izvedba polov	3+N/PE

Najvišja trajna napetost AC	255 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Surge protective device, compact module, type 2+3

• Surge protection in main and sub-distributions according to IEC 60364-4-44

• Arresting capacity up to 60 kA (8/20) in total

• Integrated 3+1 solution for TN and TT network systems on 45 mm module width

• High-performance varistor technology

• Including thermic and dynamic cut-off unit and visual status display

Application: Main and sub-distribution as well as device protection in three-phase current systems.

Tehnični podatki

Tehnični podatki

Dimenzija	255V
Integrirana predvarovalka	ne
Izvedba	3+NPE
Izvedba polov	3+N/PE
LPZ	1→3
Maks. delovna temperatura	70 °C
Maks. omrežna zaščita pred previsokim tokom	63 A gG
Maks. temperaturno območje uporabe	70 °C
Maks. vlažnost zraka	95 %
Maksimalna pred-varovalka	63 A
Maksimalni odvodni udarni tok (8/20 μs)	20 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N]	20 kA
Maksimalni odvodni udarni tok (8/20 μs) [N-PE]	60 kA
Min. delovna temperatura	-40 °C
Min. temperaturno območje uporabe	-40 °C
Min. vlažnost zraka	5 %
Način montaže	U-profil 35 mm
Najvišja trajna napetost AC	255 V
Napetost TOV [L-N] – odporni način – 120 min	1200 V
Napetost TOV [L-N] – odporni način – 5 s	334 V
Napetost TOV [L-N] – varni način – 120 min	438 V
Navor	2 Nm

Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs)	10 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	10 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE)	40 kA
Oblika omrežja	vsi
Oblika omrežja TN	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Odporen proti kratkemu stiku	da
Primerno za zunanjo uporabo	ne
Raven zaščite [L-N]	≤1,1
Razred testiranja tip 2	da
Razred testiranja tip 3	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2+3
SPD po IEC 61643-1	class II+III
Število polov	4
Vklopni čas	<25 ns
Vrsta zaščite	IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE]	0,1 kA

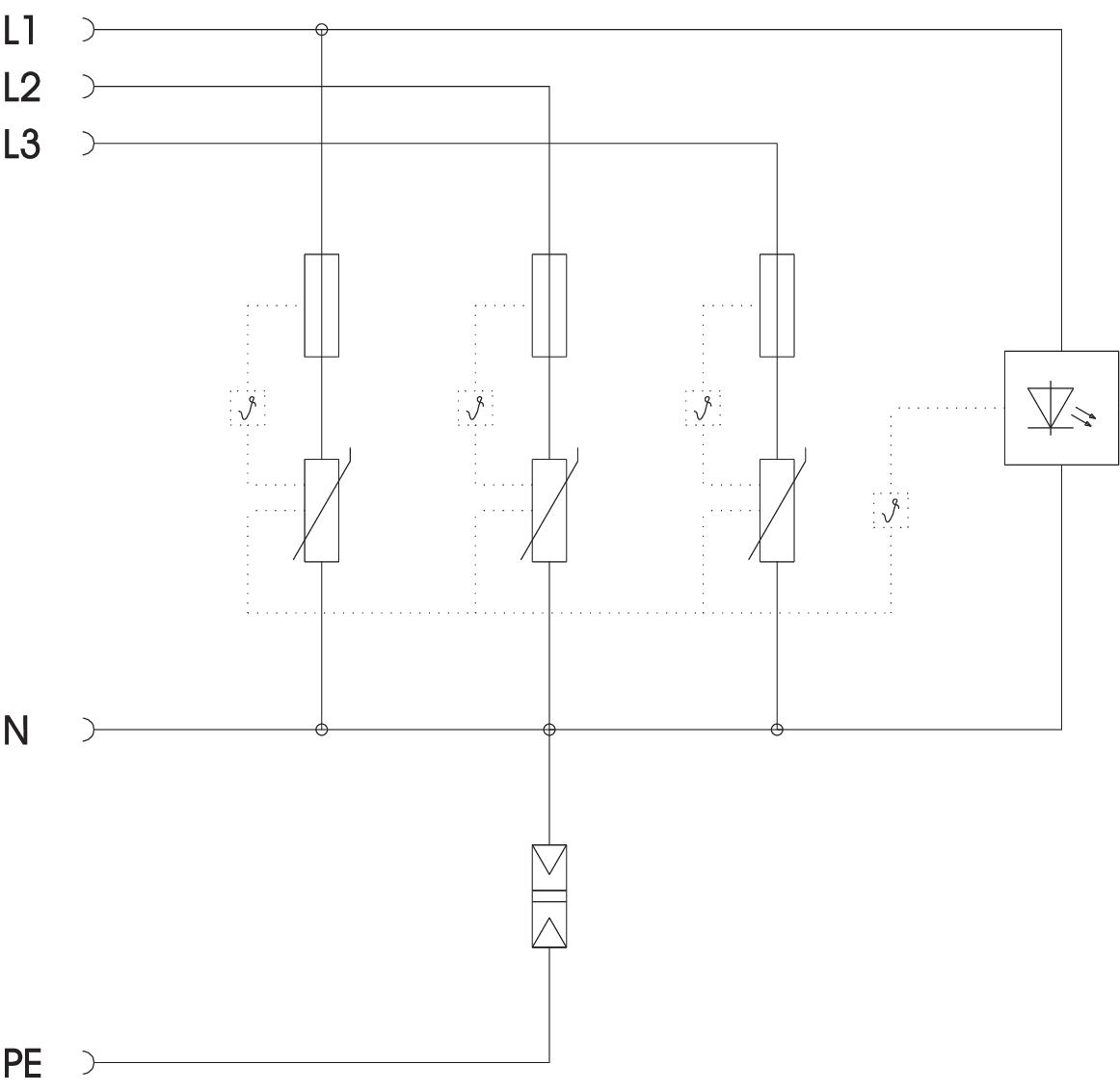

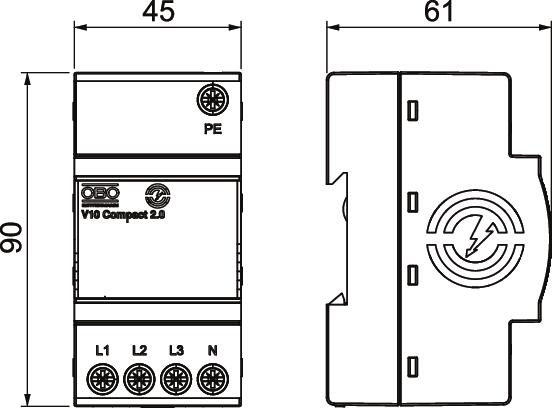

Dimenzije

Dolžina	60,5 mm
Širina	45 mm

Višina	90 mm

Mogućnosti priključka

Maks. presek fleksibilnega voda (finožilni)	10 mm²
Maks. presek fleksibilnega voda (finožilni)	8 AWG
Maks. presek togega voda (eno-/večžilni)	8 AWG
Maks. presek togega voda (eno-/večžilni)	10 mm²
Min. presek fleksibilnega voda (finožilni)	2,5 mm²

Min. presek fleksibilnega voda (finožilni)	13 AWG
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Min. presek togega voda (eno-/večžilni)	13 AWG
Odvodni udarni tok (8/20 µs) [skupaj]	60 kA
