Mrežna polica GR-Magic® 35 A2 3000 | 150 | 35 | 3,9 | 36,6 | ne

Mrežna polica GR-Magic® 35 A2

Št. art. 6000056 | EAN 4012195467731

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	35 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

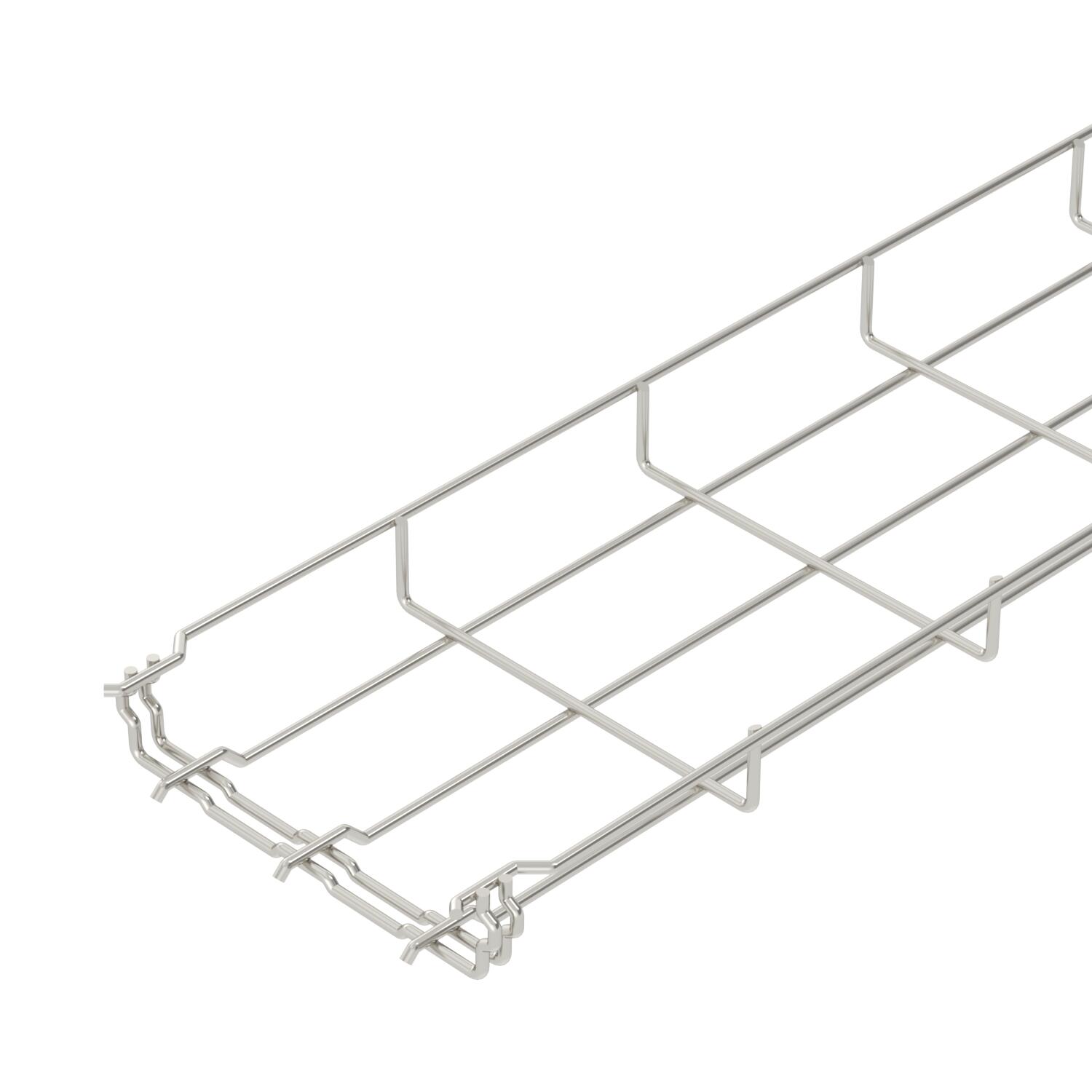

Mrežna polica s spojko višine 35 mm.

Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.

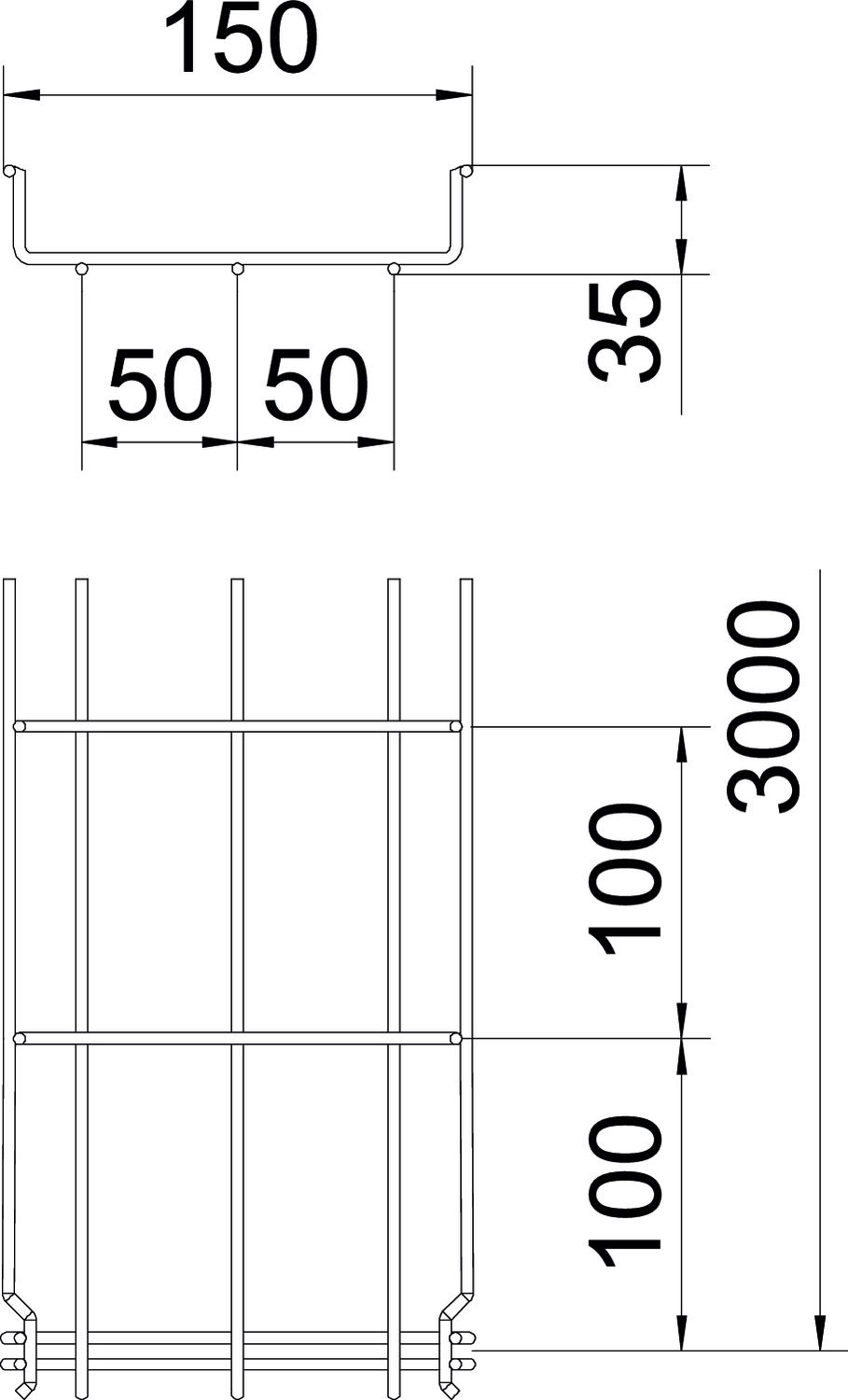

Za spajanje mrežnih polic niso potrebne dodatne komponente, police se preprosto vtaknejo ena v drugo. Širina zanke znaša 50 x 100 mm (izjema GRM 35/50 = 20 x 100 mm).

Tehnični podatki

Tehnični podatki

Barva	legirano jeklo
Brezvijačne spojke	da
Dimenzija	35x150x3000
Dolžina	3000 mm
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	36,6 cm²
Korisni presjek	5250 mm²
Material	Nerjaveče jeklo 1.4301
Mera B	150 mm
Nerjavno jeklo, luženo	da
Oblika profila	U-oblika

Odtis CO2 (GWP) od zibelke do vrat	3,2225 kg CO2e / 1 Meter
Ohranitev delovanja naprav	ne
Površina	surovo, naknadno obdelano
Premer žice	3,9 mm
Razmik nosilcev 1,0 m	0,25 kN/m
Razmik nosilcev 1,5 m	0,11 kN/m
Razmik nosilcev 2,0 m	0,1 kN/m
Širina	6 in
Širina	150 mm
Višina	35 mm
Višina	1 in
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

Tehnični podatki

Diagram obremenitve mrežne police GR-Magic tipa GRM 35

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000055	m	3 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000056	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000057	m	3 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000059	m	3 m
