Mrežna polica GR-Magic® 35 A2 3000 | 100 | 35 | 3,9 | 23 | ne

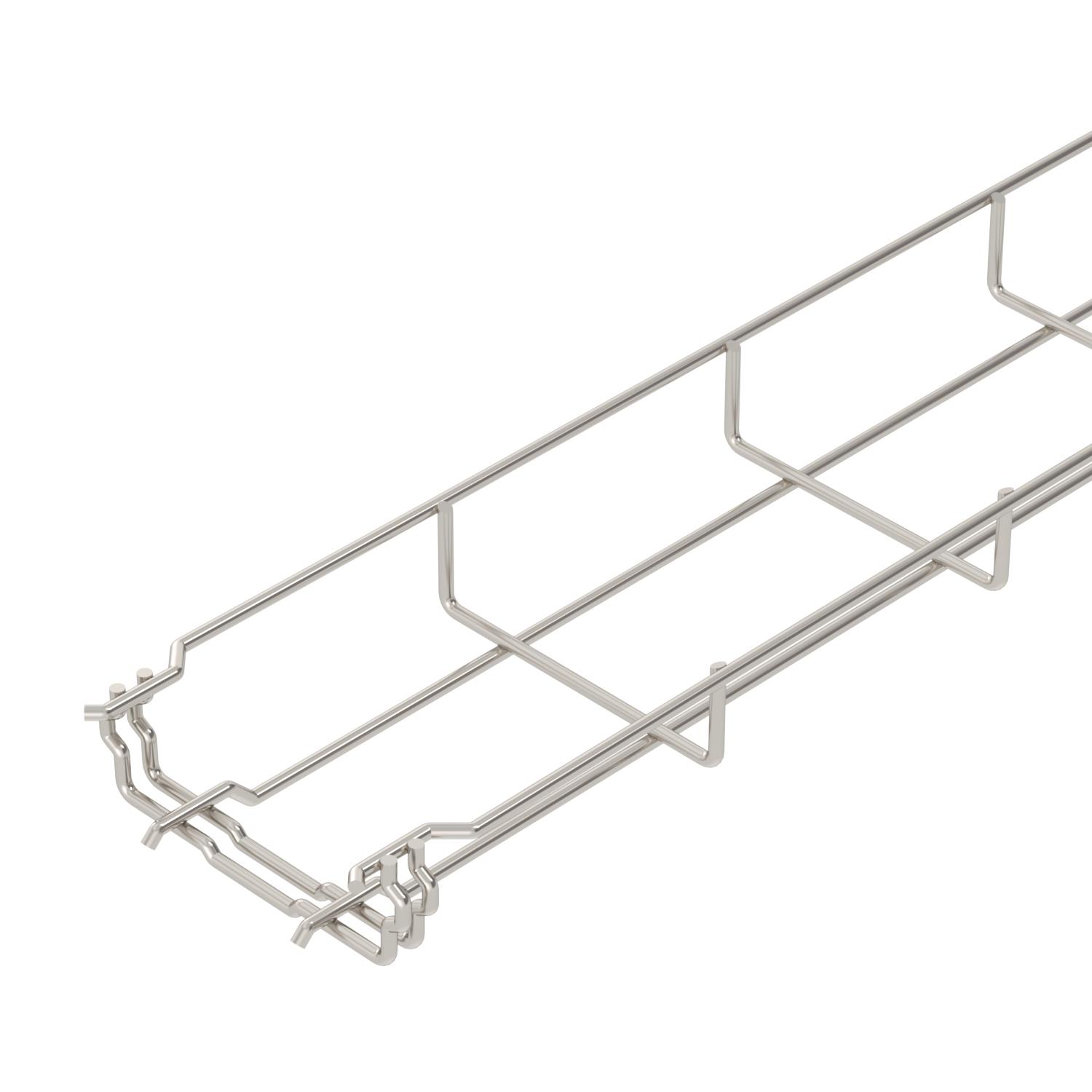

Mrežna polica GR-Magic® 35 A2

Št. art. 6000055 | EAN 4012195467700

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	35 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

Mrežna polica s spojko višine 35 mm.

Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.

Za spajanje mrežnih polic niso potrebne dodatne komponente, police se preprosto vtaknejo ena v drugo. Širina zanke znaša 50 x 100 mm (izjema GRM 35/50 = 20 x 100 mm).

Tehnični podatki

Tehnični podatki

Barva	legirano jeklo
Brezvijačne spojke	da
Dimenzija	35x100x3000
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	3500 mm²
Korisni presjek	23 cm²
Material	Nerjaveče jeklo 1.4301

Nerjavno jeklo, luženo	da
Oblika profila	U-oblika
Ohranitev delovanja naprav	ne
Površina	surovo, naknadno obdelano
Premer žice	3,9 mm
Serija proizvodov	GRM Series
Skladen z ROHS	da
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

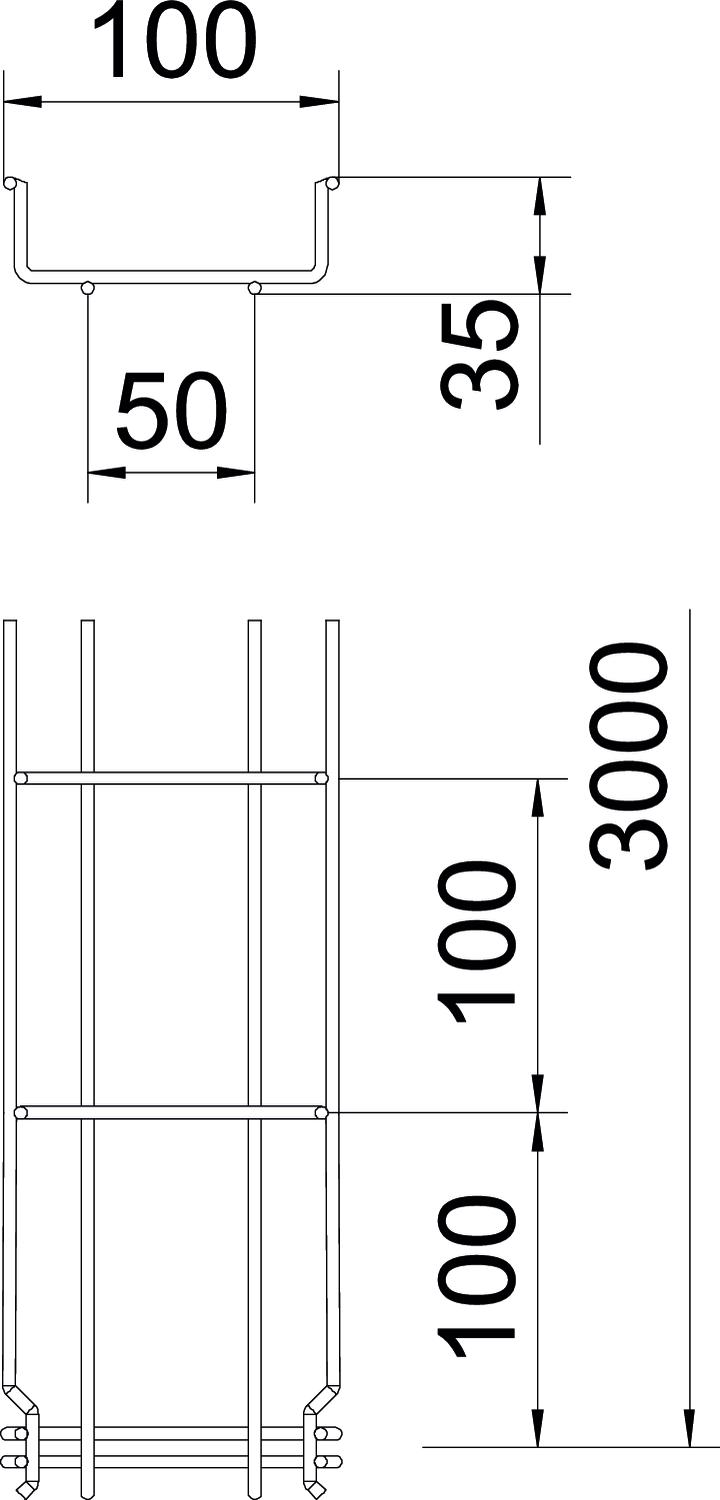

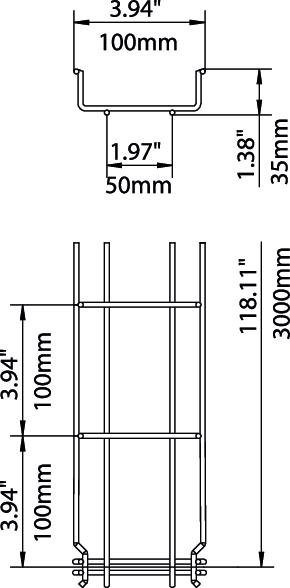

Dimenzije

Dolžina	3000 mm
Mera B	100 mm
Širina	100 mm

Širina	4 in
Višina	35 mm
Višina	1 in

Opterećenja

Razmik nosilcev 1,0 m	0,25 kN/m
Razmik nosilcev 1,5 m	0,11 kN/m

Razmik nosilcev 2,0 m	0,1 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	2,5382 kg CO₂e
Declared Unit	Metres
Declared Unit Quantity	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	2,5382 kg CO2e / 1 Meter

Tehnični podatki

Diagram obremenitve mrežne police GR-Magic tipa GRM 35

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000055	m	3 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000056	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000057	m	3 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000059	m	3 m
