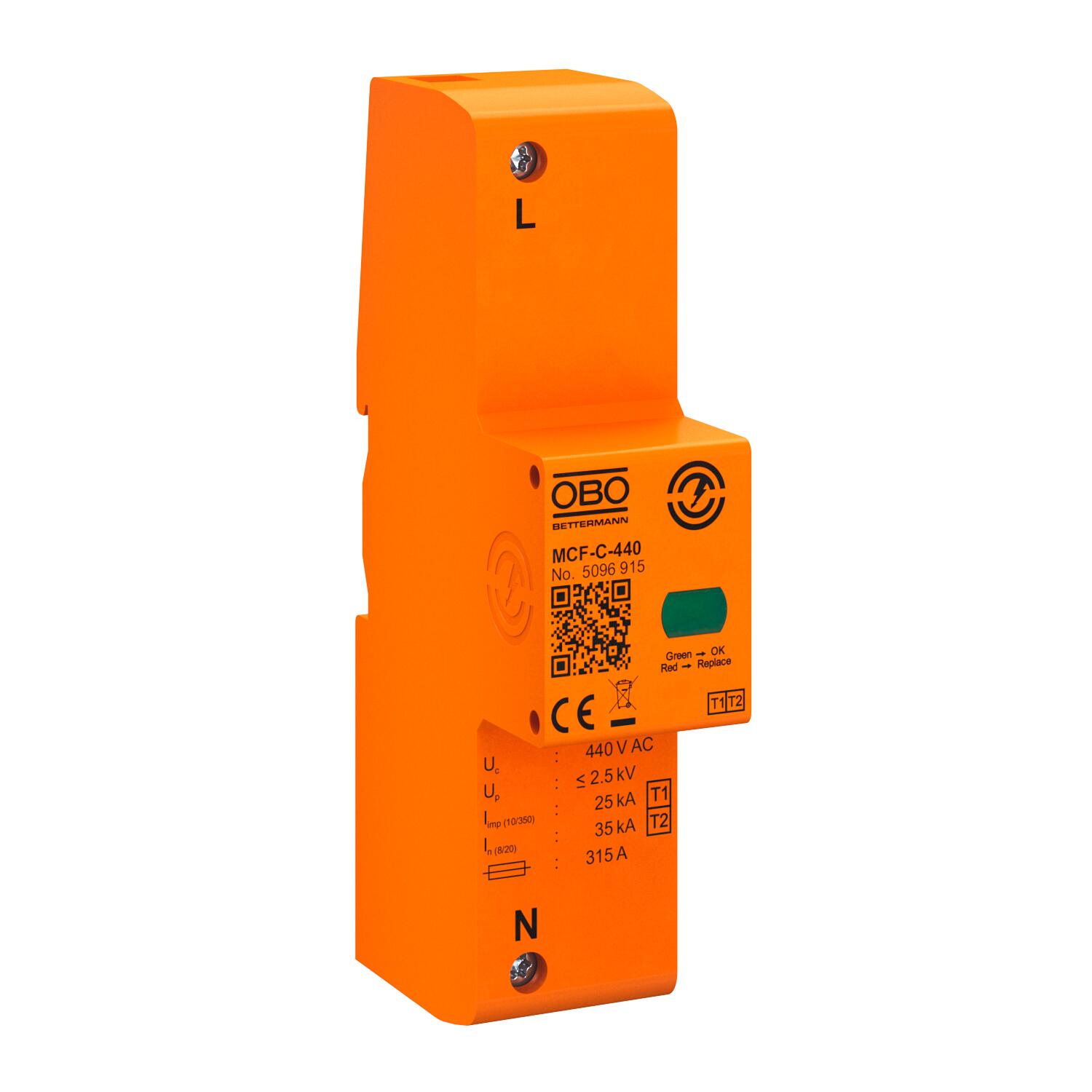

Lightning current arrester MCF-C 1 | 25 | ne | 440 | IP20

Lightning current arrester MCF-C

Št. art. 5096915 | EAN 4012197431785

Št. art. / Tip

Izvedba polov	1

Udarni tok strele (10/350 μs)	25 kA

Daljinska signalizacija

Najvišja trajna napetost AC	440 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Lightning current arrester, type 1+2

• Protecion level < 2.5 kV
• Lightning protection equipotential bonding according to VDE 0185-305 (IEC 62305)
• Lightning current discharge capacity 25 kA (10/350)
• Follow current quenching Ifi 50 kA
• Max. pre-fuse 315 A gL/gG
• Complies with the requirements for the use in the pre-meter area according to VDE-AR-N 4100
• The FS version has a potential-free changeover contact for remote signalling

Application: Without exception for 400/690 V network systems and for the lightning protection classes I to IV only.
* Komplet= zgornji in spodnji del

Tehnični podatki

Tehnični podatki

Barva	oranžna
Daljinska signalizacija	ne
Dimenzija	440V

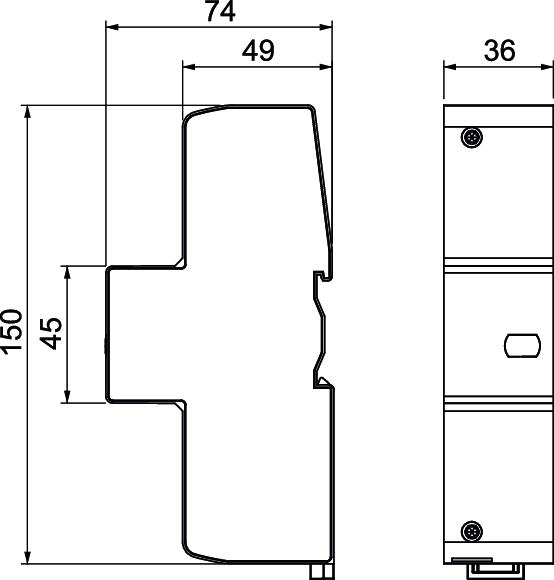

Dolžina	150 mm
Integrirana predvarovalka	ne
Izpihano	ne
Izvedba polov	1
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom	50 kA eff
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	315 A gL/gG
Maks. presek fleksibilnega voda (finožilni)	25 mm²
Maks. presek fleksibilnega voda (finožilni)	3 AWG
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maks. presek togega voda (eno-/večžilni)	2 AWG
Maks. temperaturno območje uporabe	80 °C
Maks. vlažnost zraka	95 %
Maksimalna pred-varovalka	315 A
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	6 mm²
Min. presek fleksibilnega voda (finožilni)	10 AWG
Min. presek togega voda (eno-/večžilni)	6 mm²
Min. presek togega voda (eno-/večžilni)	10 AWG
Min. temperaturno območje uporabe	-40 °C
Min. vlažnost zraka	5 %
Način montaže	U-profil 35 mm
Najvišja trajna napetost (L–N)	440 V

Najvišja trajna napetost AC	440 V
Napetost TOV [L-N] – odporni način – 5 s	580 V
Napetost TOV [L-N] – varni način – 120 min	760 V
Nazivna napetost AC (50/60 Hz)	400 V
Nazivni odvodni udarni tok (8/20 µs)	35 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	35 kA
Oblika omrežja DC	ne
Oblika omrežja IT	da
Oblika omrežja TN	da
Oblika omrežja TN-C	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Odtis CO2 (GWP) od zibelke do vrat	0,6491 kg CO2e / 1 Kos
Ostale oblike omrežja	ne
Primerno za zunanjo uporabo	ne
Raven zaščite [L-N]	≤2,5
Razred testiranja tip 1	da
Signalizacija na aparatu	optični
Širina	36 mm
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
Udarni tok strele (10/350 μs)	25 kA
Višina	74,5 mm
Vrsta zaščite	IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE]	50 kA
