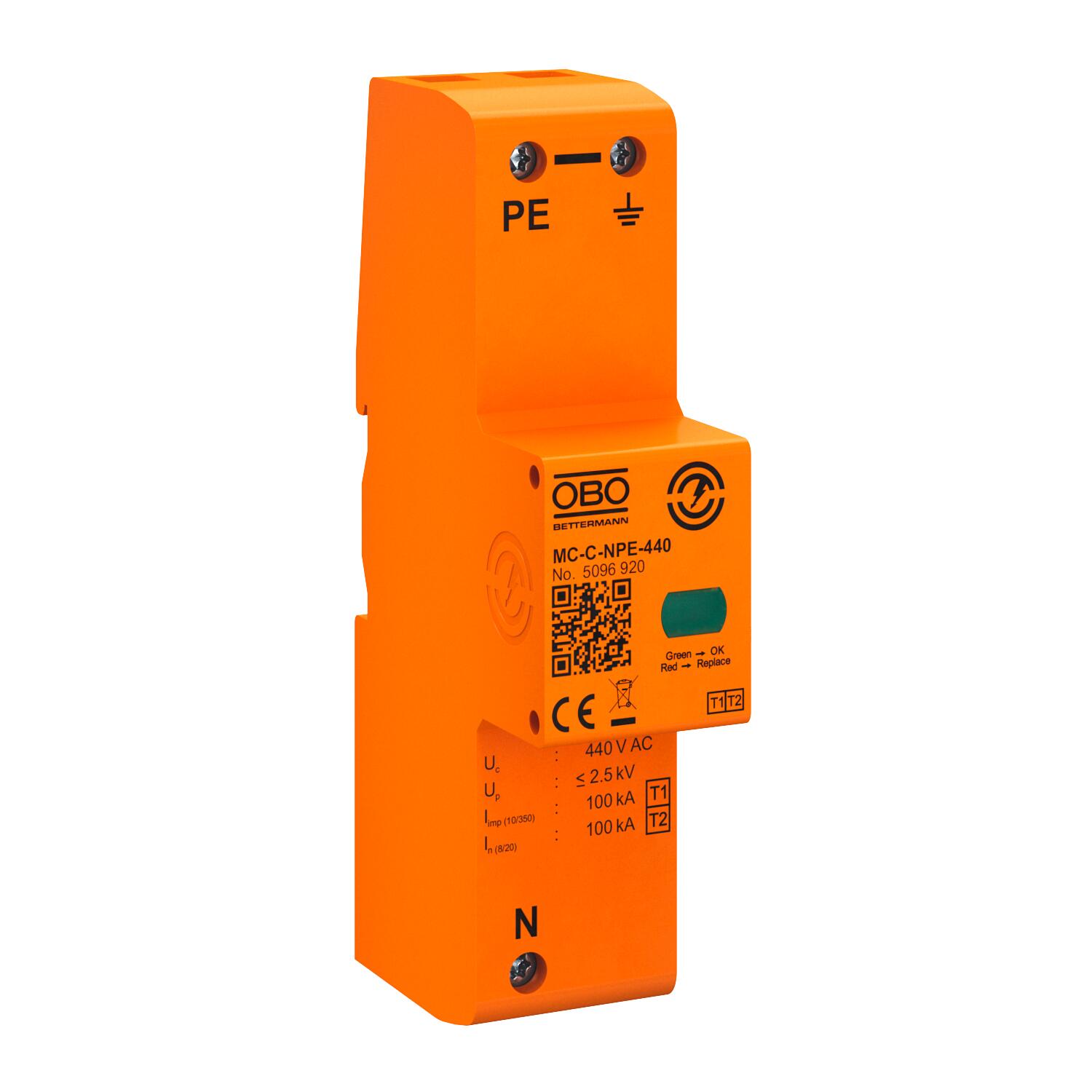

Lightning current arrester MC-C-NPE

Name: Lightning current arrester MC-C-NPE
Brand: OBO Bettermann
SKU: 5096920

Št. art. 5096920 | EAN 4012197431860

Opis izdelka

Opis izdelka

Lightning current arrester, type 1+2

• Protecion level < 2.5 kV
• Lightning protection equipotential bonding according to VDE 0185-305 (IEC 62305)
• Lightning current discharge capacity 100 kA (10/350)
• Follow current quenching Ifi 100 A
• Complies with the requirements for the use in the pre-meter area according to VDE-AR-N 4100
• The FS version has a potential-free changeover contact for remote signalling

Application: Without exception for 400/690 V network systems and for the lightning protection classes I to IV only.
* Komplet= zgornji in spodnji del

Tehnični podatki

Tehnični podatki

Barva	modra
Daljinska signalizacija	ne
Dimenzija	440V

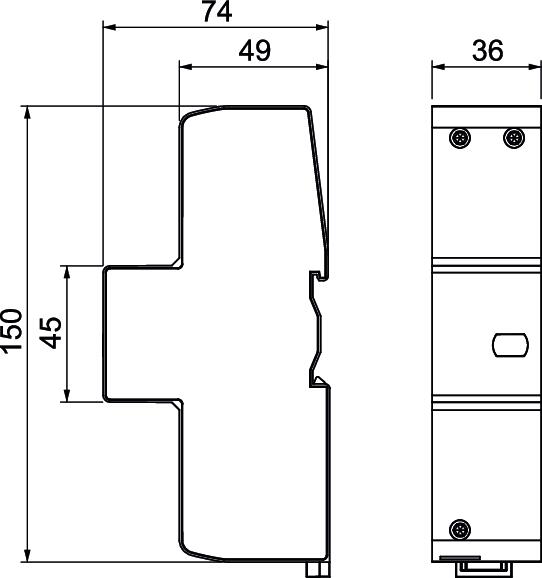

Dolžina	150 mm
Integrirana predvarovalka	ne
Izpihano	ne
Izvedba polov	N/PE
Maks. delovna temperatura	80 °C
Maks. presek fleksibilnega voda (finožilni)	25 mm²
Maks. presek fleksibilnega voda (finožilni)	3 AWG
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maks. presek togega voda (eno-/večžilni)	2 AWG
Maks. temperaturno območje uporabe	80 °C
Maks. vlažnost zraka	95 %
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	10 AWG
Min. presek fleksibilnega voda (finožilni)	6 mm²
Min. presek togega voda (eno-/večžilni)	6 mm²
Min. presek togega voda (eno-/večžilni)	10 AWG
Min. temperaturno območje uporabe	-40 °C
Min. vlažnost zraka	5 %
Način montaže	U-profil 35 mm
Najvišja trajna napetost (N–PE)	440 V
Najvišja trajna napetost AC	440 V

Napetost TOV [N-PE] – odporni način – 200 ms	1200 V
Nazivna napetost AC (50/60 Hz)	400 V
Nazivni odvodni udarni tok (8/20 µs)	100 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	100 kA
Oblika omrežja DC	ne
Oblika omrežja IT	ne
Oblika omrežja TN	da
Oblika omrežja TN-C	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Odtis CO2 (GWP) od zibelke do vrat	0,7321 kg CO2e / 1 Kos
Ostale oblike omrežja	ne
Primerno za zunanjo uporabo	ne
Razred testiranja tip 1	da
Signalizacija na aparatu	optični
Širina	36 mm
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
Udarni tok strele (10/350 μs)	100 kA
Višina	74,5 mm
Vrsta zaščite	IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE]	0,1 kA
