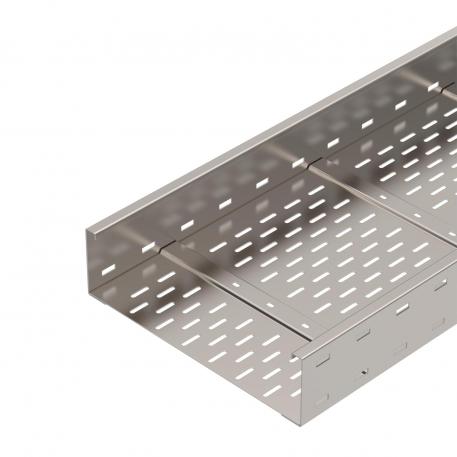

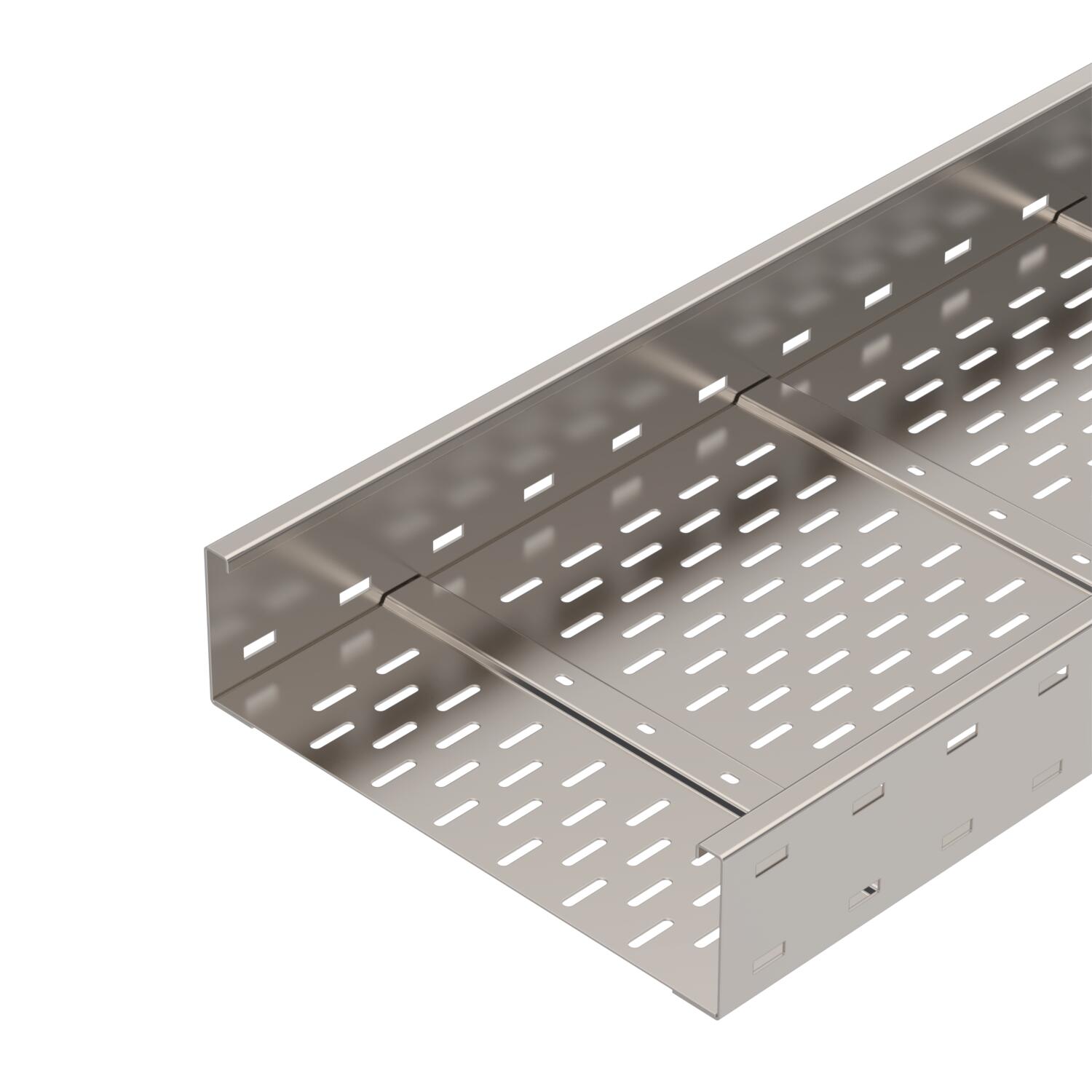

Kabelski kanal za daljše razpone WKSG 110 A2
Št. art. 6098169 | EAN 4012195683520
- Opis izdelka
-
Opis izdelkaWide span cable tray system, perforated, with a side height of 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.
Straight connectors of type WRVL 110 should be ordered separately and in the appropriate quantity.
-
- Tehnični podatki
-
Tehnični podatki

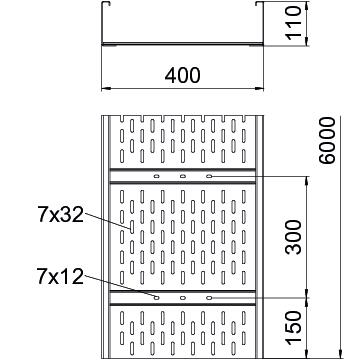

Barva legirano jeklo Debelina pločevine 2 mm Dimenzija 110x400x6000 Dimenzije 110 X 400 Izvedba spojke brez spojke Izvedba za daljše razpone da Korisni presjek 40800 mm² Korisni presjek 408 cm² Material Nerjaveče jeklo 1.4301 Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Serija proizvodov WKSG Series Skladen z ROHS da Stranska perforacija da Uporabna dolžina 6000 mm Vrsta spojke sistema kabelskih nosilcev privito Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB Zaščita pred elektromagnetnim sevanjem s pokrovom 50 dB Dimenzije
Dolžina 6000 mm Mera B 400 mm Mera L 6000 mm Širina 400 mm Višina 110 mm Opterećenja
Razmik nosilcev 3,0 m 2,9 kN/m Razmik nosilcev 3,5 m 2,43 kN/m Razmik nosilcev 4,0 m 2 kN/m Razmik nosilcev 4,5 m 1,72 kN/m Razmik nosilcev 5,0 m 1,5 kN/m Razmik nosilcev 6,0 m 1 kN/m Razmik nosilcev 7,0 m 0,7 kN/m Razmik nosilcev 8,0 m 0,4 kN/m CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 47,2284 kg CO₂e Declared Unit Metres Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 47,2284 kg CO2e / 1 Meter Tehnični podatki
Load diagram, wide span cable tray, type WKSG 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka A2
WRVL 110 A2 6091229 2 Kos
Zglobna spojka A2
WRGV 110 A2 6091338 2 Kos - Prenosi
-
