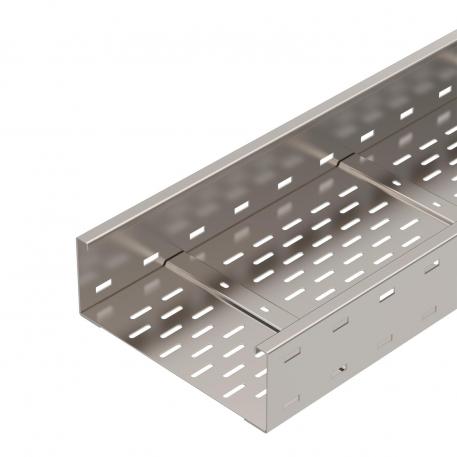

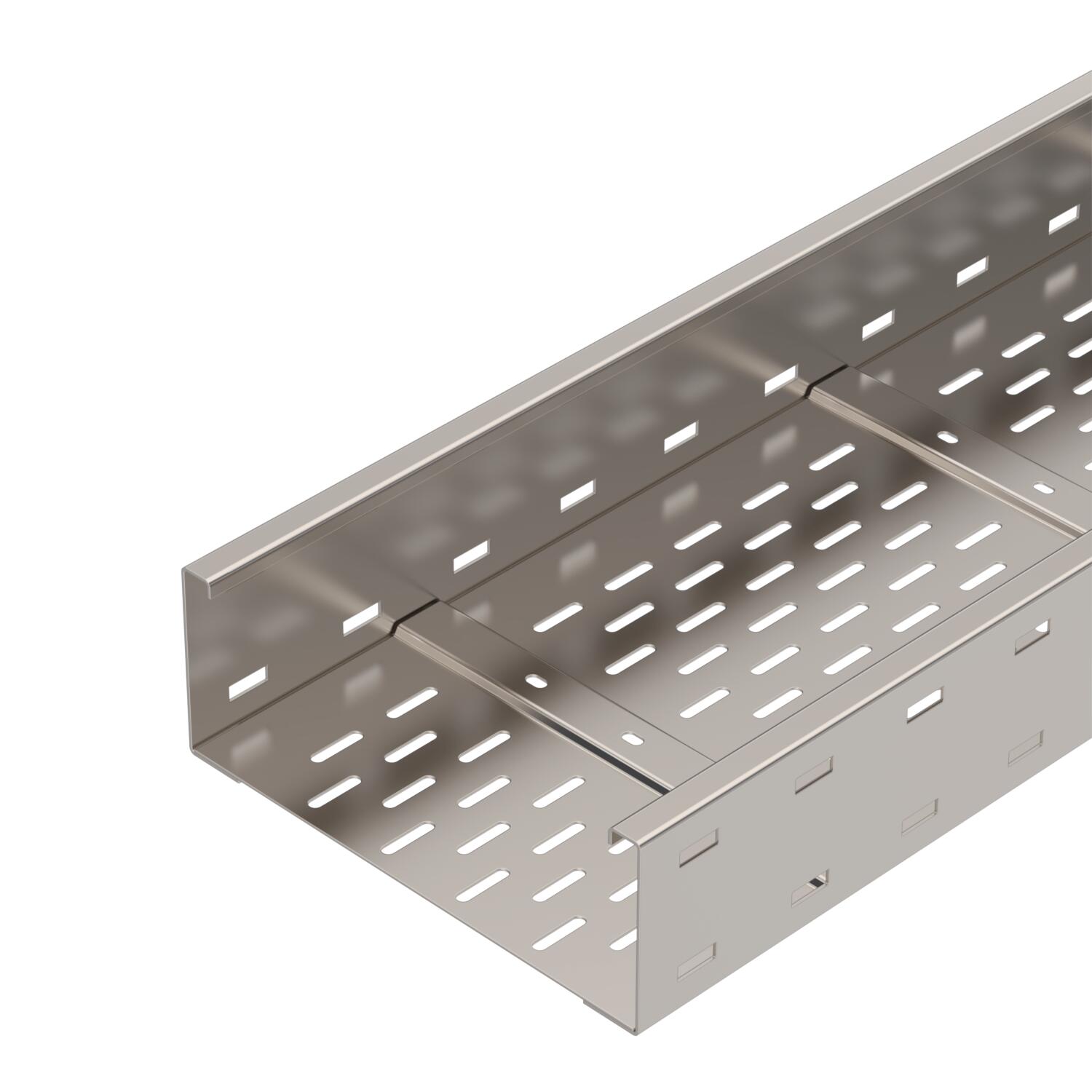

Kabelski kanal za daljše razpone WKSG 110 A2

Št. art. 6098165 | EAN 4012195683513

ne
6000 mm
2 mm
Opis izdelka
Opis izdelka
Wide span cable tray system, perforated, with a side height of 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Straight connectors of type WRVL 110 should be ordered separately and in the appropriate quantity.

  • Magnetic shield insulation
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Wide span cable tray, side height, 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Tehnični podatki

Tehnični podatki

Barva legirano jeklo
Debelina pločevine 2 mm
Dimenzija 110x300x6000
Dimenzije 110 X 300
Izvedba spojke brez spojke
Izvedba za daljše razpone da
Korisni presjek 30500 mm²
Korisni presjek 305 cm²
Material Nerjaveče jeklo 1.4301
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina surovo, naknadno obdelano
Stranska perforacija da
Uporabna dolžina 6000 mm
Vrsta spojke sistema kabelskih nosilcev privito
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom 50 dB

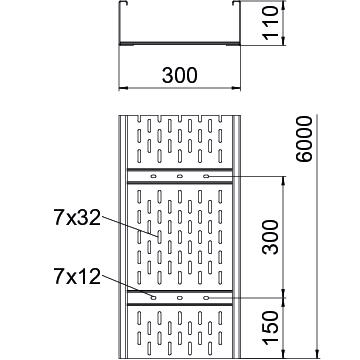

Dimenzije

Dolžina 6000 mm
Mera B 300 mm
Mera L 6000 mm
Širina 300 mm
Višina 110 mm

Opterećenja

Razmik nosilcev 3,0 m 2,5 kN/m
Razmik nosilcev 3,5 m 2,01 kN/m
Razmik nosilcev 4,0 m 1,6 kN/m
Razmik nosilcev 4,5 m 1,32 kN/m
Razmik nosilcev 5,0 m 1,1 kN/m
Razmik nosilcev 6,0 m 0,75 kN/m
Razmik nosilcev 7,0 m 0,45 kN/m
Razmik nosilcev 8,0 m 0,2 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP) 41,4816 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat 41,4816 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, wide span cable tray, type WKSG 110

Load diagram, wide span cable tray, type WKSG 110
Vsi tipi

Vsi tipi

Tip Ohranitev delovanja naprav Dolžina Širina Debelina pločevine Št. art. Količina Min. prodajna enota
WKSG 120 A2 ne 6000 mm 200 mm 2 mm 6098161
6 m
WKSG 130 A2 ne 6000 mm 300 mm 2 mm 6098165
6 m
WKSG 140 A2 ne 6000 mm 400 mm 2 mm 6098169
6 m
WKSG 150 A2 ne 6000 mm 500 mm 2 mm 6098173
6 m
WKSG 160 A2 ne 6000 mm 600 mm 2 mm 6098177
6 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka A2 Vzdolžna spojka A2 WRVL 110 A2 6091229
2 Kos
Zglobna spojka A2 Zglobna spojka A2 WRGV 110 A2 6091338
2 Kos
