Kabelski kanal RKS-Magic® 35 FS 3050 | 300 | 35 | 0,75 | ne | cink | Jeklo | neprekinjeno cinkano v ognju

Kabelski kanal RKS-Magic® 35 FS

Št. art. 6047460 | EAN 4012195390862

Št. art. / Tip

Dolžina	3050 mm

Širina

Višina	35 mm

Debelina pločevine	0,75 mm

Ohranitev delovanja naprav	ne

Barva	cink

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Kabelski kanal z integriranim sistemom za hitro pritrditev. Uporabna dolžina kabelskega kanala znaša 3000 mm.
Kabelski kanal ima neprekinjeno perforacijo stranic 7 x 20 mm za instalacijo dodatnih povezovalnih in montažnih elementov.
Perforacija za neposredno obešalno pritrditev z navojnimi palicami ima premer 11 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Neprekinjena izenačitev potenciala je zagotovljena brez dodatnih komponent.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	0,03 in
Debelina pločevine	0,75 mm
Dimenzija	35x300x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	103 cm²
Korisni presjek	10300 mm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
S pokrovom	ne
Stranska perforacija	da
Uporabna dolžina	3000 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB
Zaščitna pločevina dna	1

Dimenzije

Dolžina	3050 mm
Dolžina	10 ft
Mera B	300 mm
Mera t	100 mm
Mera x	200 mm

Mera y	250 mm
Širina	8 in
Širina	300 mm
Višina	1 in
Višina	35 mm

Opterećenja

Razmik nosilcev 1,0 m	1,4 kN/m
Razmik nosilcev 1,5 m	0,6 kN/m
Razmik nosilcev 2,0 m	0,4 kN/m

Razmik nosilcev 2,5 m	0,2 kN/m
Razmik nosilcev 3,0 m	0,1 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,1103 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	5,1103 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable tray, type RKSM 35

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6047460	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
90-stopinjski lok 35 FS	RB 90 330 FS	6036504	Kos	1 Kos
Priključni razdelilni element 35 FS	RAA 330 FS	6042105	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 300 FS	6052304	m	3 m
Pregrada 30 FS	TSG 30 FS	6062050	m	3 m

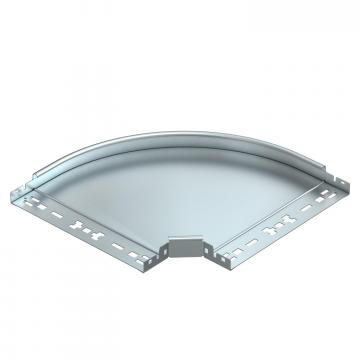

90-stopinjski kot Magic 35 FS	RBM 90 330 FS	6041014	Kos	1 Kos
