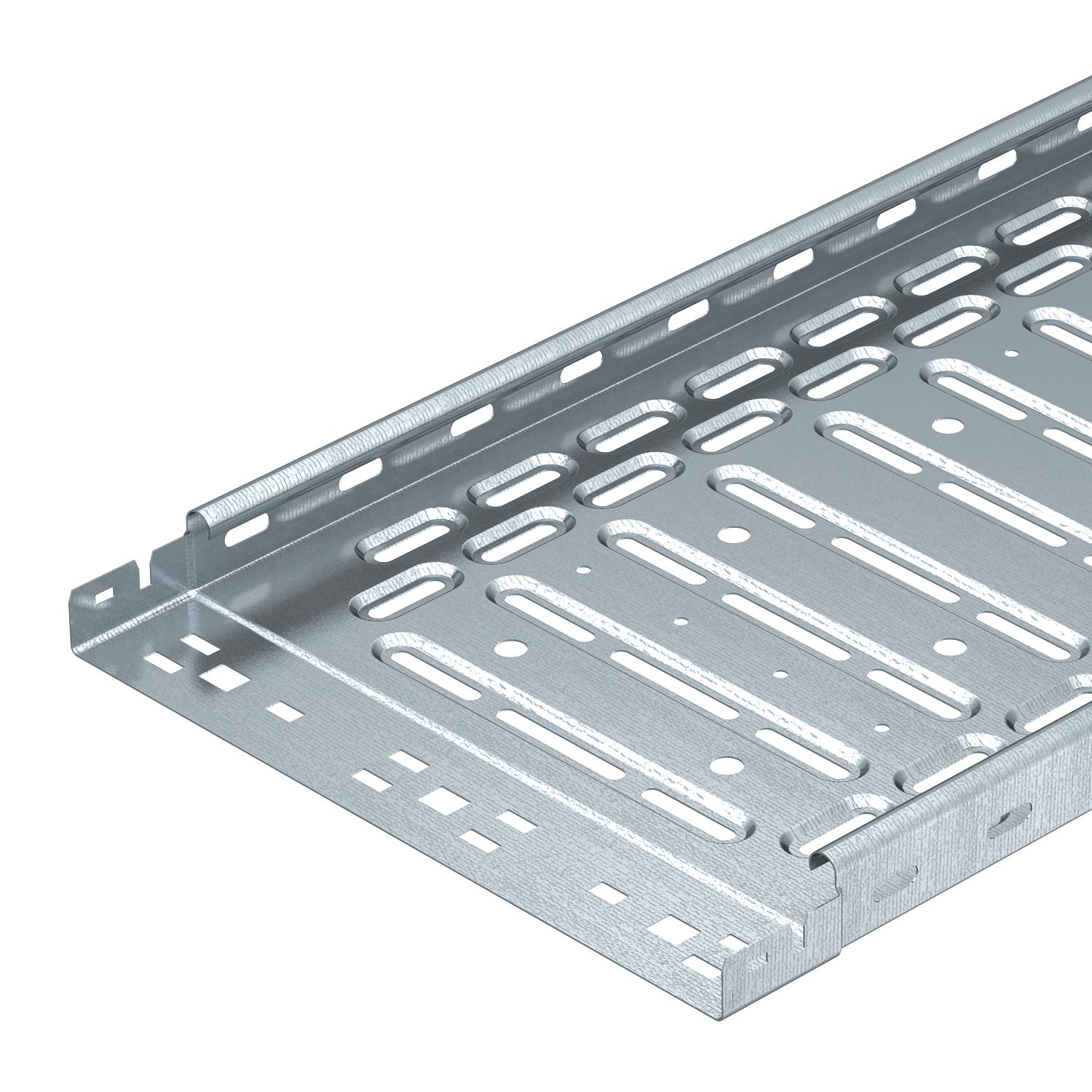

Kabelski kanal RKS-Magic® 35 FS
Št. art. 6047433 | EAN 4012195390855
- Opis izdelka
-
Opis izdelkaKabelski kanal z integriranim sistemom za hitro pritrditev. Uporabna dolžina kabelskega kanala znaša 3000 mm.
Kabelski kanal ima neprekinjeno perforacijo stranic 7 x 20 mm za instalacijo dodatnih povezovalnih in montažnih elementov.
Perforacija za neposredno obešalno pritrditev z navojnimi palicami ima premer 11 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.
Neprekinjena izenačitev potenciala je zagotovljena brez dodatnih komponent.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Debelina pločevine 0,75 mm Debelina pločevine 0,03 in Dimenzija 35x200x3050 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Korisni presjek 6800 mm² Korisni presjek 68 cm² Material Jeklo Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju S pokrovom ne Stranska perforacija da Uporabna dolžina 3000 mm Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev Vzorec perforacije NATO ne Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB Zaščita pred elektromagnetnim sevanjem s pokrovom 50 dB Zaščitna pločevina dna 1 Dimenzije
Dolžina 10 ft Dolžina 3050 mm Mera B 200 mm Mera x 100 mm Mera y 150 mm Širina 200 mm Širina 6 in Višina 35 mm Višina 1 in Opterećenja
Razmik nosilcev 1,0 m 1,1 kN/m Razmik nosilcev 1,5 m 0,5 kN/m Razmik nosilcev 2,0 m 0,3 kN/m Razmik nosilcev 2,5 m 0,15 kN/m Razmik nosilcev 3,0 m 0,1 kN/m CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,8239 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 3,8239 kg CO2e / 1 Meter Tehnični podatki
Load diagram, cable tray, type RKSM 35
- Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
90-stopinjski lok 35 FS
RB 90 320 FS 6036502 1 Kos
Priključni razdelilni element 35 FS
RAA 320 FS 6042103 1 Kos
Pokrov z vrtljivim zapahom FS
DRL 200 FS 6052207 3 m
Pregrada 30 FS
TSG 30 FS 6062050 3 m - Prenosi
-
