Kabelski kanal MKS-Magic® 60 FS 3050 | 600 | 60 | 1 | ne | cink | Jeklo | neprekinjeno cinkano v ognju

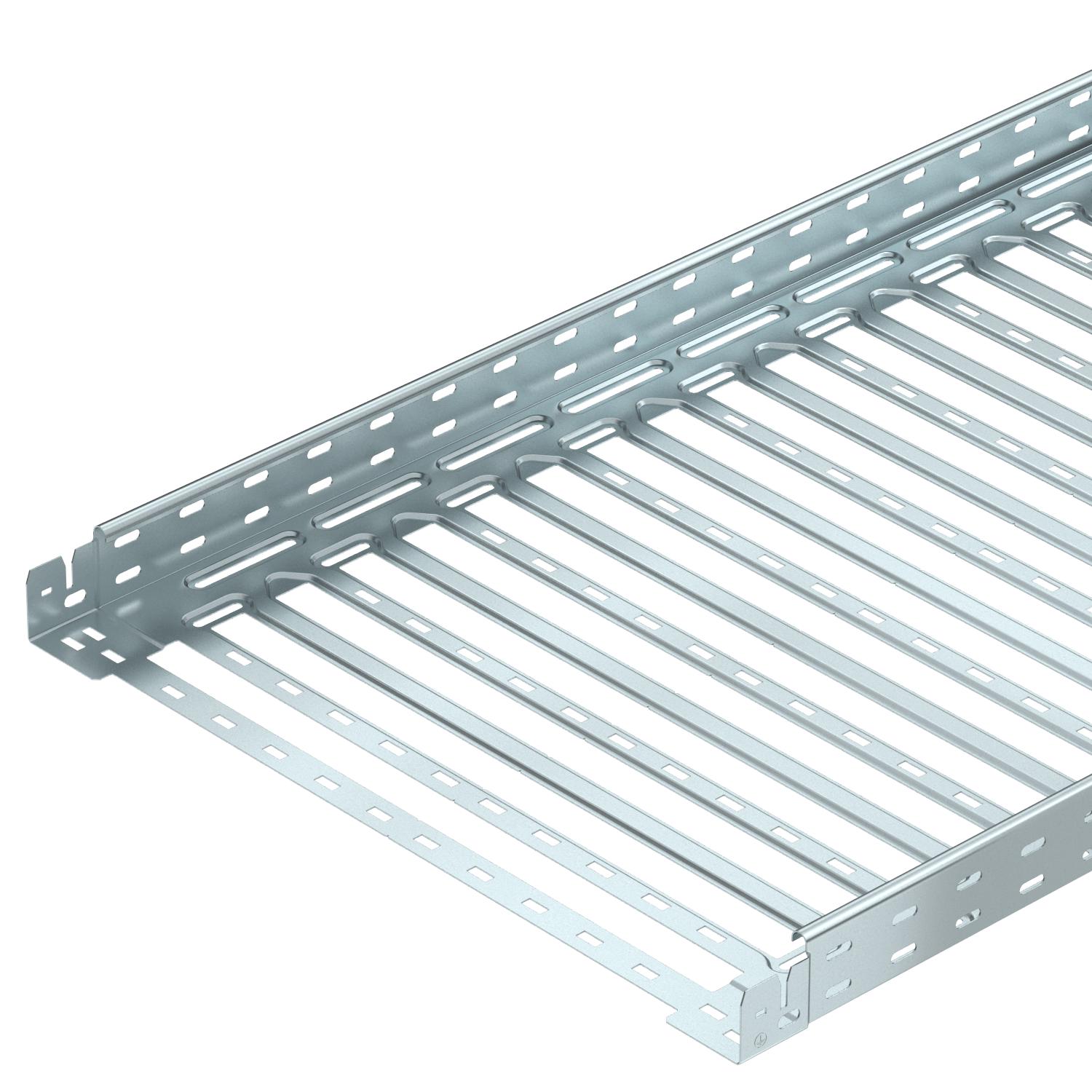

Kabelski kanal MKS-Magic® 60 FS

Št. art. 6059012 | EAN 4012195829980

Št. art. / Tip

Dolžina	3050 mm

Širina

Višina	60 mm

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Barva	cink

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Cable tray with integrated quick fastening system. The usable length of the cable tray is 3,000 mm.

The cable tray has continuous side perforations of 7 x 20 mm for the installation of additional connection and mounting components.

From a cable tray width of 200 mm with 30% hole surface, suitable for use under sprinkler systems according to VdS guideline 2092.

Continuous equipotential bonding is guaranteed without additional components.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	1 mm
Dimenzija	60x600x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	358 cm²
Korisni presjek	35800 mm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	neprekinjeno cinkano v ognju
S pokrovom	ne
Stranska perforacija	da
Uporabna dolžina	3000 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vstavek za škropilno napravo	da
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

Dimenzije

Dolžina	3050 mm
Mera B	600 mm
Mera L	480 mm
Mera x	496 mm

Mera y	562 mm
Širina	600 mm
Višina	60 mm

Opterećenja

Razmik nosilcev 1,5 m	1,5 kN/m
Razmik nosilcev 2,0 m	1 kN/m

Razmik nosilcev 2,5 m	0,7 kN/m
Razred obremenitve NEMA	8A

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	13,349 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	13,349 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable tray, type MKSM 60

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059000	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059012	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
45-stopinjski lok 60 FS	RB 45 660 FS	6036113	Kos	1 Kos
90-stopinjski lok 60 FS	RB 90 660 FS	6036572	Kos	1 Kos
Lok s prilagodljivim kotom 60 FS	RB W 660 FS	6037112	Kos	1 Kos
Priključni razdelilni element 60 FS	RAA 660 FS	6042123	Kos	1 Kos
T-element 60 FS	RT 660 FS	6038112	Kos	1 Kos
Križni element 60 FS	RK 660 FS	7027321	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 600 FS	6052606	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
45-stopinjski kot Magic 60 FS	RBM 45 660 FS	6041052	Kos	1 Kos
90-stopinjski kot Magic 60 FS	RBM 90 660 FS	6041142	Kos	1 Kos
Lok, variabilen, Magic 60 FS	RBMV 660 FS	6040492	Kos	1 Kos
