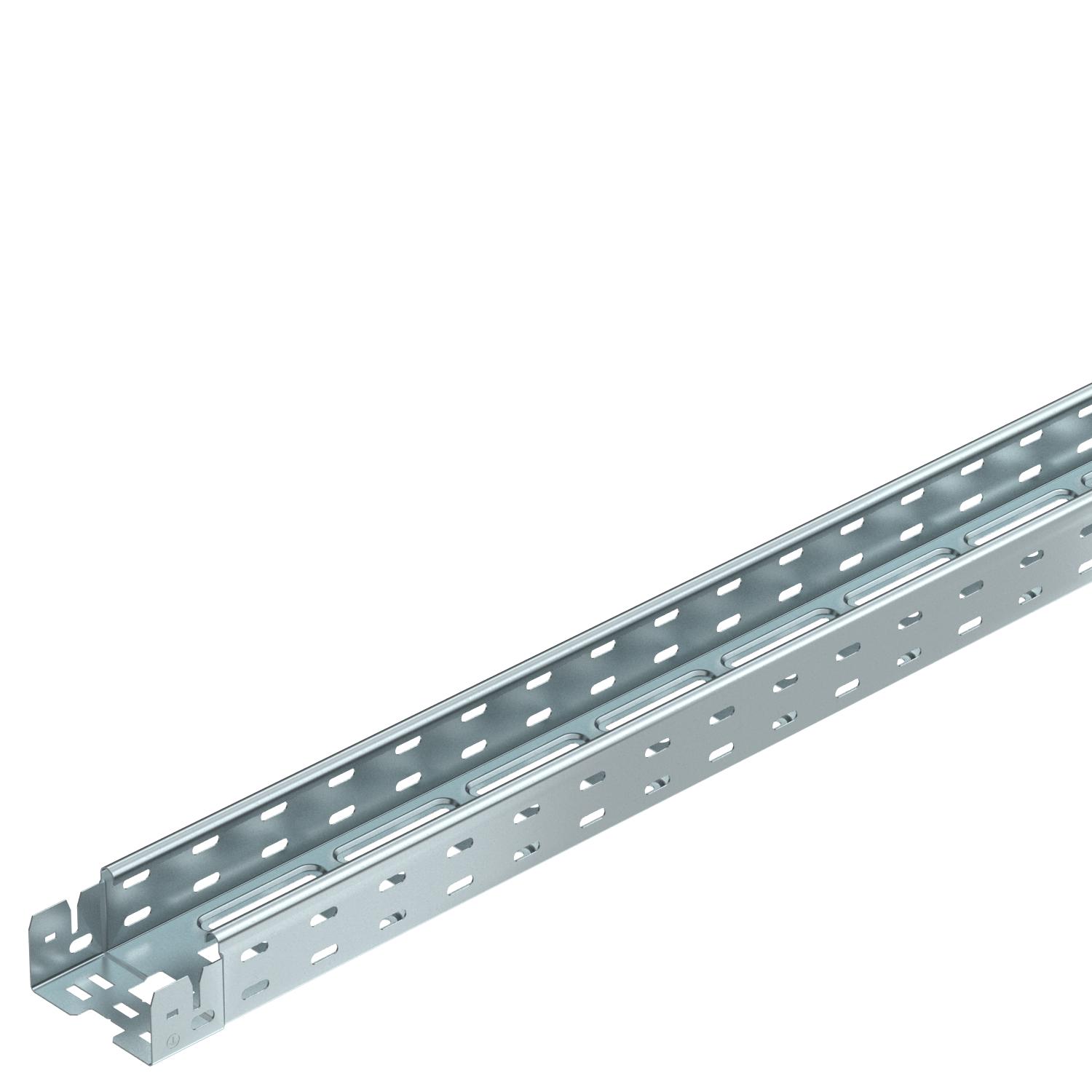

Kabelski kanal MKS-Magic® 60 FS 3050 | 100 | 60 | 1 | ne | cink | Jeklo | neprekinjeno cinkano v ognju

Kabelski kanal MKS-Magic® 60 FS

Št. art. 6059000 | EAN 4012195829553

Št. art. / Tip

Dolžina	3050 mm

Širina

Višina	60 mm

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Barva	cink

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Cable tray with integrated quick fastening system. The usable length of the cable tray is 3,000 mm.

The cable tray has continuous side perforations of 7 x 20 mm for the installation of additional connection and mounting components.

From a cable tray width of 200 mm with 30% hole surface, suitable for use under sprinkler systems according to VdS guideline 2092.

Continuous equipotential bonding is guaranteed without additional components.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	1 mm
Dimenzija	60x100x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	58 cm²
Korisni presjek	5800 mm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
S pokrovom	ne
Stranska perforacija	da
Uporabna dolžina	3000 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

Dimenzije

Dolžina	3050 mm
Mera B	100 mm
Mera L	30 mm

Mera y	62 mm
Širina	100 mm
Višina	60 mm

Opterećenja

Razmik nosilcev 1,5 m	1,6 kN/m
Razmik nosilcev 2,0 m	1,1 kN/m

Razmik nosilcev 2,5 m	0,7 kN/m
Razred obremenitve NEMA	8A

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	4,4106 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	4,4106 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable tray, type MKSM 60

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059000	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059012	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Magic® FS straight connector set	KTSMV 610 FS	6068914	Kos	1 Kos
45-stopinjski lok 60 FS	RB 45 610 FS	6036100	Kos	1 Kos
90-stopinjski lok 60 FS	RB 90 610 FS	6036560	Kos	1 Kos
Lok s prilagodljivim kotom 60 FS	RB W 610 FS	6037100	Kos	1 Kos
Priključni razdelilni element 60 FS	RAA 610 FS	6042111	Kos	1 Kos
T-element 60 FS	RT 610 FS	6038100	Kos	1 Kos
Križni element 60 FS	RK 610 FS	7027311	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 100 FS	6052096	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
