Kabelska lestev LG 60, 6 m VS FS 6000 | 500 | 1,5 | ne | Jeklo | neprekinjeno cinkano v ognju

Kabelska lestev LG 60, 6 m VS FS

Št. art. 6208636 | EAN 4012195064305

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

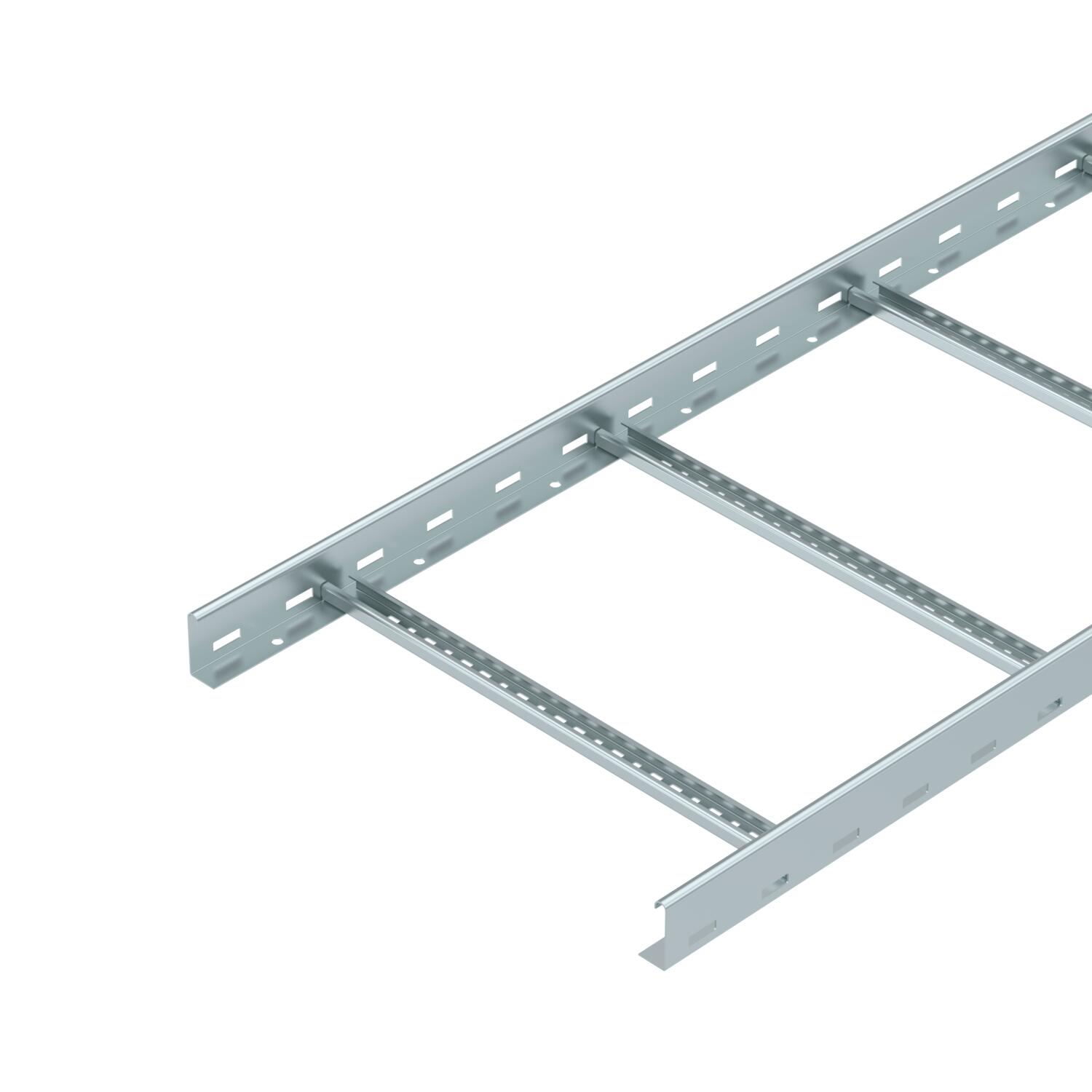

Cable ladder with perforated side rail of side height 60 mm with riveted C profile frames, open in an upwards direction (VS version).
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

The cable ladder is shipped folded up.

Cables can be mounted with the matching clamp clip, type 2056.

The cable ladders in the widths 200 mm to 400 mm are also approved for vertical mounting as a vertical ladder in systems that guarantee the maintenance of electrical functionality according to DIN 4102 Part 12. Cables can be mounted with the clamp clip approved for maintenance of electrical function, type 2056 M.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm
Dimenzija	60x500x6000
Dimenzije	60x500x6000
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	24800 mm²

Korisni presjek	248 cm²
Material	Jeklo
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Stranska perforacija	da

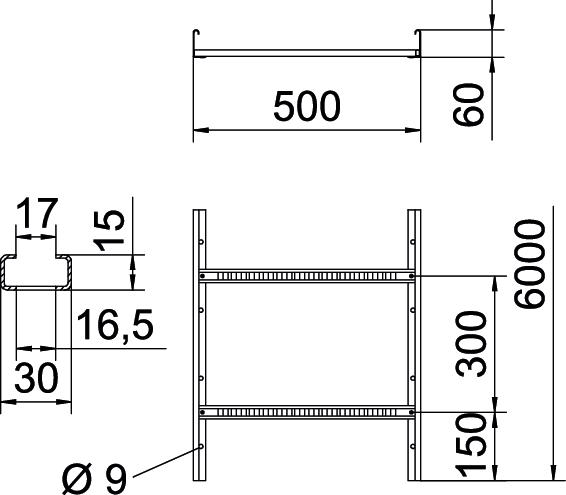

Dimenzije

Dolžina	6000 mm
Mera B	500 mm
Širina	500 mm

Velikost reže prečke	16,50
Višina	60 mm

Opterećenja

Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2,25 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1,1 kN/m

Razmik nosilcev 3,5 m	0,75 kN/m
Razmik nosilcev 4,0 m	0,45 kN/m
Razmik nosilcev 4,5 m	0,3 kN/m
Razmik nosilcev 5,0 m	0,15 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,0761 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	8,0761 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable ladder, type LG 60 VS

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208639	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom FS	DRL 500 FS	6052509	m	3 m
Vzdolžna spojka FS	LVG 60 FS	6208840	Kos	10 Kos
Kotne spojke FS	LWVG 60 FS	6208895	Kos	10 Kos
Zglobna spojka FS	LGVG 60 FS	6208941	Kos	10 Kos
Večfunkcijska spojka FS	LMFV 650 FS	6225716	Kos	1 Kos
90-stopinjski lok 60 FS	LB 90 650 R3 FS	6225048	Kos	1 Kos
T-element 60 FS	LT 650 R3 FS	6225216	Kos	1 Kos
Priključni razdelilni element 60 FS	LAA 650 R3 FS	6225856	Kos	1 Kos
Element zglobnega kolena 60 FS	LGBE 650 FS	6225456	Kos	1 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par
Priključni element FS	LAS 60 FS	6221351	Kos	10 Kos
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
