Kabelska lestev LG 60, 6 m VS FS 6000 | 400 | 1,5 | da | Jeklo | neprekinjeno cinkano v ognju

Kabelska lestev LG 60, 6 m VS FS

Name: Kabelska lestev LG 60, 6 m VS FS
Brand: OBO Bettermann
SKU: 6208633

Št. art. 6208633 | EAN 4012195064299

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Cable ladder with perforated side rail of side height 60 mm with riveted C profile frames, open in an upwards direction (VS version).
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

The cable ladder is shipped folded up.

Cables can be mounted with the matching clamp clip, type 2056.

The cable ladders in the widths 200 mm to 400 mm are also approved for vertical mounting as a vertical ladder in systems that guarantee the maintenance of electrical functionality according to DIN 4102 Part 12. Cables can be mounted with the clamp clip approved for maintenance of electrical function, type 2056 M.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm

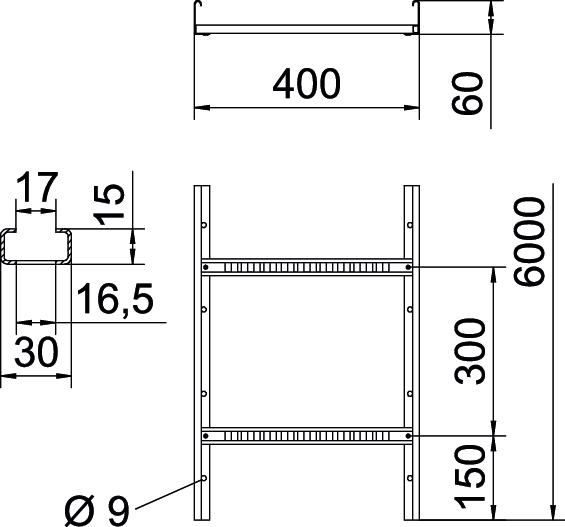

Dimenzija	60x400x6000
Dimenzije	60x400x6000
Dolžina	6000 mm
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	19800 mm²
Korisni presjek	198 cm²
Material	Jeklo
Mera B	400 mm
Nerjavno jeklo, luženo	ne
Odtis CO2 (GWP) od zibelke do vrat	7,5066 kg CO2e / 1 Meter
Ohranitev delovanja naprav	da
Površina	neprekinjeno cinkano v ognju

Požarna zaščita	Ohranjevanje funkcij za standardno nosilno konstrukcijo
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2,25 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1,1 kN/m
Razmik nosilcev 3,5 m	0,75 kN/m
Razmik nosilcev 4,0 m	0,45 kN/m
Razmik nosilcev 4,5 m	0,3 kN/m
Razmik nosilcev 5,0 m	0,15 kN/m
Širina	400 mm
Stranska perforacija	da
Velikost reže prečke	16,50
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LG 60 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208639	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom FS	DRL 400 FS	6052401	m	3 m

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
Pritrdilna spojka za pritrditev ločilne pregrade A2	KS KL A2	6062284	Kos	30 Kos
Vzdolžna spojka FS	LVG 60 FS	6208840	Kos	10 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par
Večfunkcijska spojka FS	LMFV 640 FS	6225714	Kos	1 Kos
