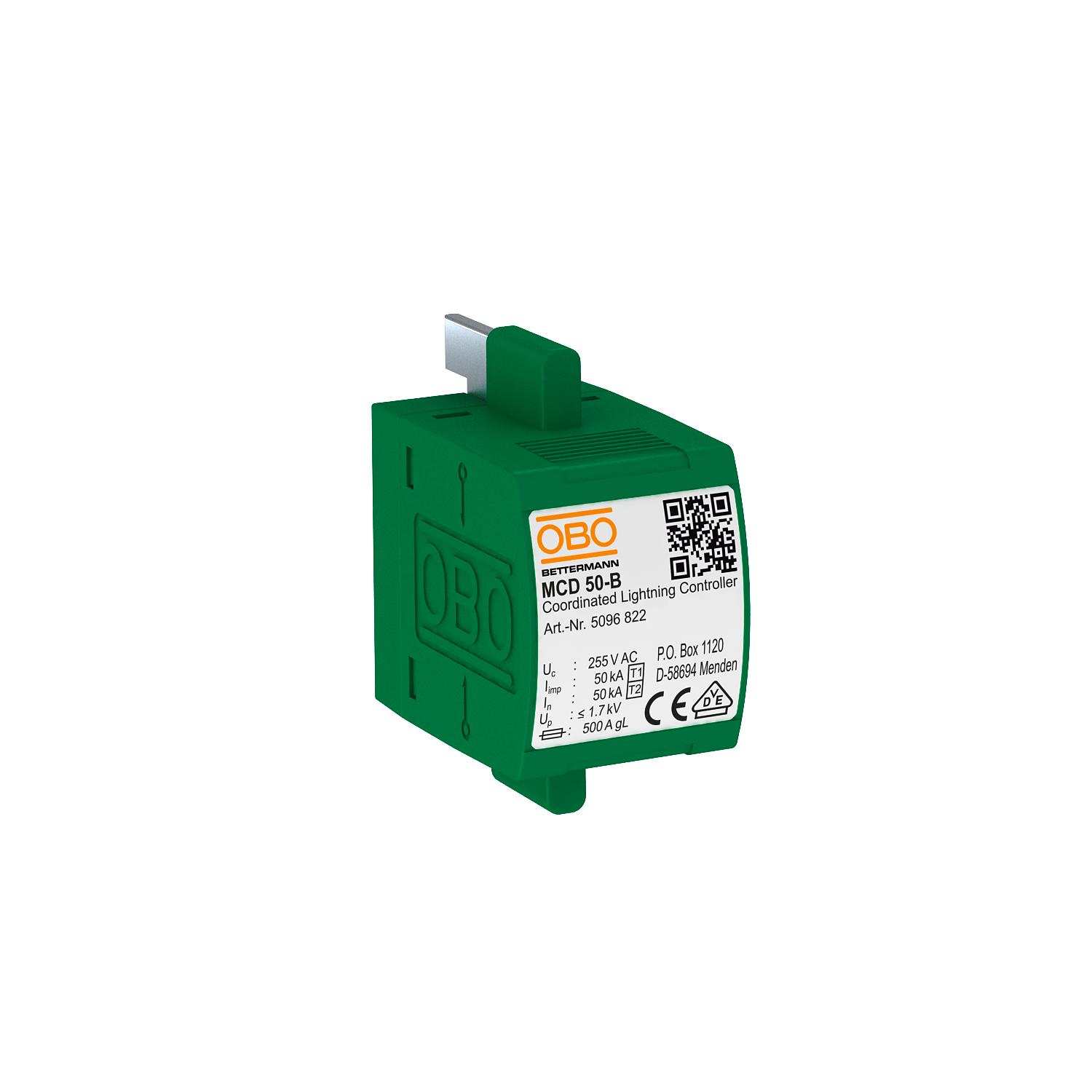

Coordinated LightningController, pokrov
Št. art. 5096822 | EAN 4012195544517
- Opis izdelka
-
Opis izdelkaKombinirani odvodnik tipa 1+2
• zmogljivost odvajanja toka strele 50 kA (10/350)
• raven zaščite < 1,7 kV
• brisanje omrežnega sledilnega toka 10 kA
• zaprto iskrilo, ki ga ni mogoče izpihati
Uporaba: industrijski obrati in stavbe z zunanjo zaščito pred udarom strele razredov I do IV.
-
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 255V Dovoljenja VDE Izpihano ne Izvedba 1-polni, pokrov; 255 V Izvedba polov 1 Kratkostična odpornost 10 kA Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 10 kA LPZ 0→2 Maks. delovna temperatura 85 °C Maks. omrežna zaščita pred previsokim tokom 500 Maks. temperaturno območje uporabe 85 °C Maks. vlažnost zraka 95 % Maksimalna pred-varovalka 500 A Min. delovna temperatura -40 °C Min. temperaturno območje uporabe -40 °C Min. vlažnost zraka 5 % Način montaže na osnovni element Najvišja trajna napetost (L–N) 255 V Najvišja trajna napetost (N–PE) 255 V Najvišja trajna napetost AC 255 V Nazivna napetost AC (50/60 Hz) 230 V Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 125 A Nazivni odvodni udarni tok (8/20 µs) 50 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 50 kA Oblika omrežja drugo Oblika omrežja DC ne Oblika omrežja IT ne Oblika omrežja TN da Oblika omrežja TN-C da Oblika omrežja TN-C-S da Oblika omrežja TN-S da Oblika omrežja TT da Ostale oblike omrežja ne Raven zaščite [L-N] ≤1,7 Razred testiranja tip 1 da Razred testiranja tip 2 da Signalizacija na aparatu nima SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II Število polov 1 Struja munje (10/350) [skupno] 50 kA Udarni tok strele (10/350 μs) 50 kA Vklopni čas <100 ns Vrsta zaščite IP20 Dimenzije

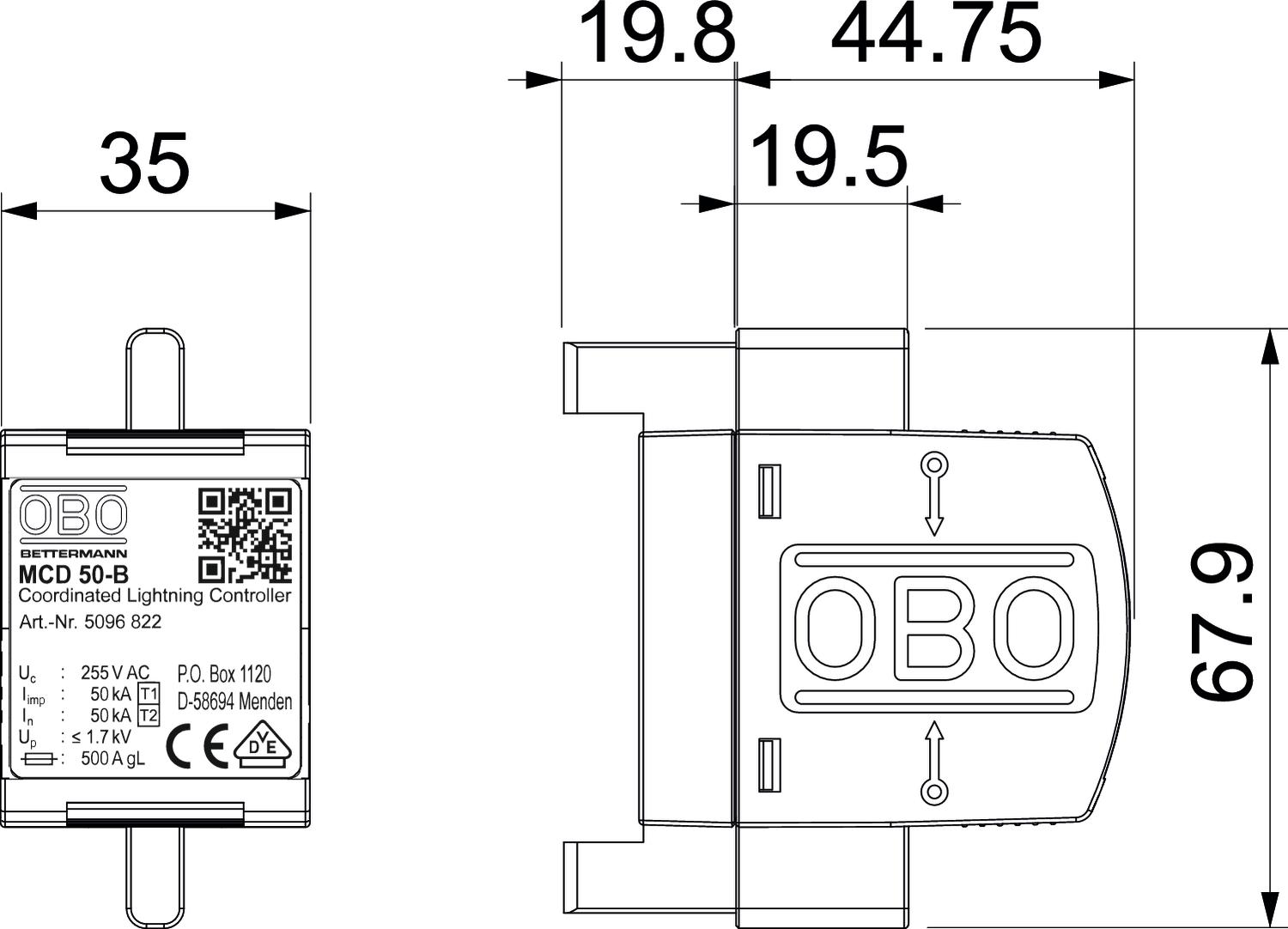

Dolžina 100 mm Širina 35 mm Višina 69 mm Mogućnosti priključka
Maks. presek togega voda (eno-/večžilni) 50 mm² Min. presek togega voda (eno-/večžilni) 10 mm² Odvodni udarni tok (8/20 µs) [skupaj] 50 kA CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,2092 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 1,2092 kg CO2e / 1 Kos - Vsi tipi
