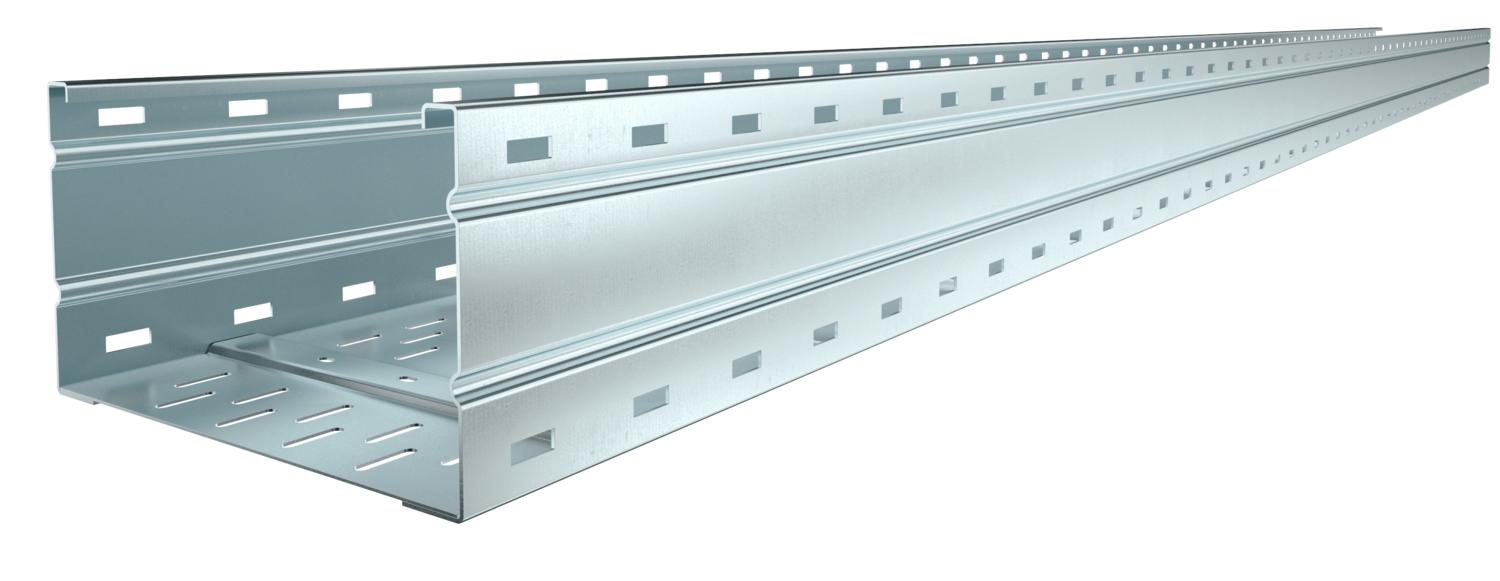

Wide span cable tray WKSG 160 FS
Št. art. 6098501 | EAN 4012196334810
- Opis izdelka
-
Opis izdelkaWide span cable tray system, perforated, with a side height of 160 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.
Straight connectors of type WRV 160 should be ordered separately and in the appropriate quantity.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Debelina pločevine 2 mm Dimenzija 160x200x6000 Dimenzije 160 x 200 Izvedba spojke brez spojke Izvedba za daljše razpone da Korisni presjek 30200 mm² Korisni presjek 302 cm² Material Jeklo Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Stranska perforacija da Uporabna dolžina 6000 mm Vrsta spojke sistema kabelskih nosilcev privito Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB Zaščita pred elektromagnetnim sevanjem s pokrovom 50 dB Dimenzije
Dolžina 6000 mm Mera B 200 mm Mera L 6000 mm Širina 200 mm Višina 160 mm Opterećenja
Razmik nosilcev 3,0 m 2,9 kN/m Razmik nosilcev 3,5 m 2,59 kN/m Razmik nosilcev 4,0 m 2,3 kN/m Razmik nosilcev 4,5 m 2,04 kN/m Razmik nosilcev 5,0 m 1,8 kN/m Razmik nosilcev 6,0 m 1,4 kN/m Razmik nosilcev 7,0 m 1 kN/m Razmik nosilcev 8,0 m 0,7 kN/m CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 20,3878 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 20,3878 kg CO2e / 1 Meter Tehnični podatki
Load diagram, wide span cable tray, type WKSG 160
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Poklopac
WDRL 1116 20 FS 6227422 3 m
Ojačitveni element FS
SSLB 200 FS 7070213 20 Kos
Pregrada 110 FS
TSG 110 FS 6062122 3 m - Prenosi
-
Podatkovni list WKSG 162 FS / 6098501 , 0.33MB , pdfEU-Izjava o skladnosti WKSG 162 FS / 6098501 , 0.10MB , pdfZK Izjava o skladnosti WKSG 162 FS / 6098501 , 0.09MB , pdfREACH Izjava o skladnosti WKSG 162 FS / 6098501 , 0.12MB , pdfRoHS Izjava o skladnosti WKSG 162 FS / 6098501 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) WKSG 162 FS / 6098501 , 2.03MB , pdfDovoljenje za opremljanje z znaki UL-certifikat o skladnosti WKLG 110 160 WKSG 110 160 , 0.26MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
