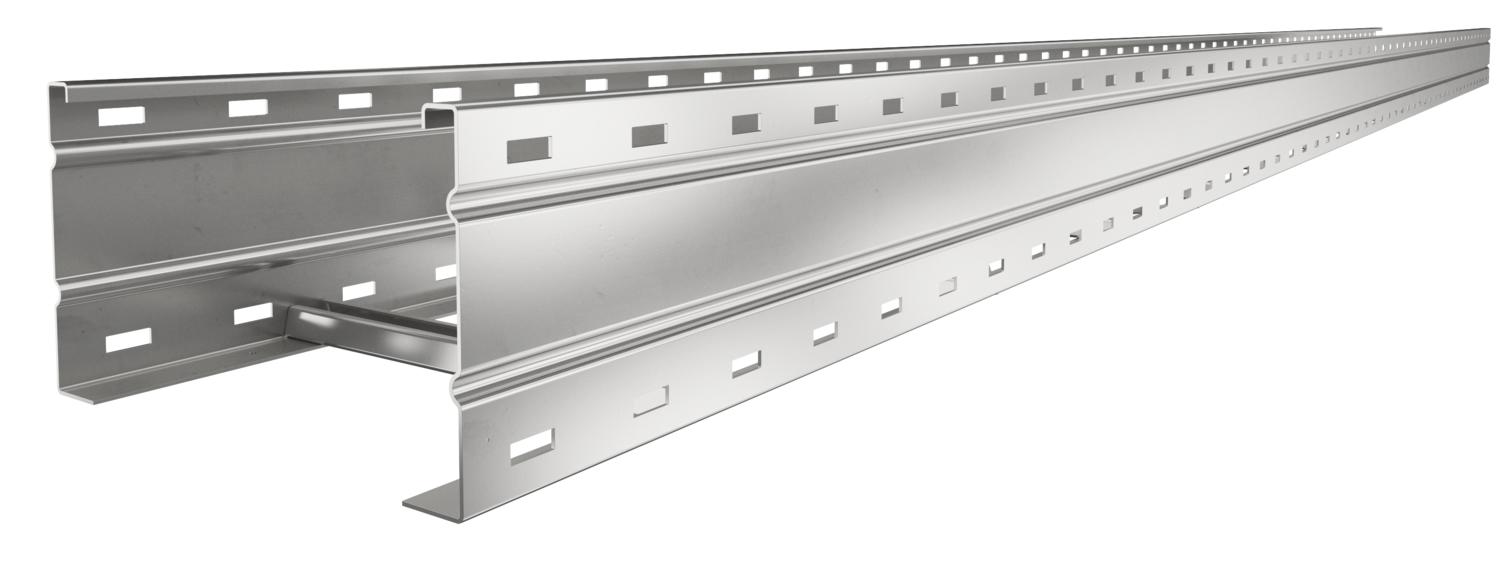

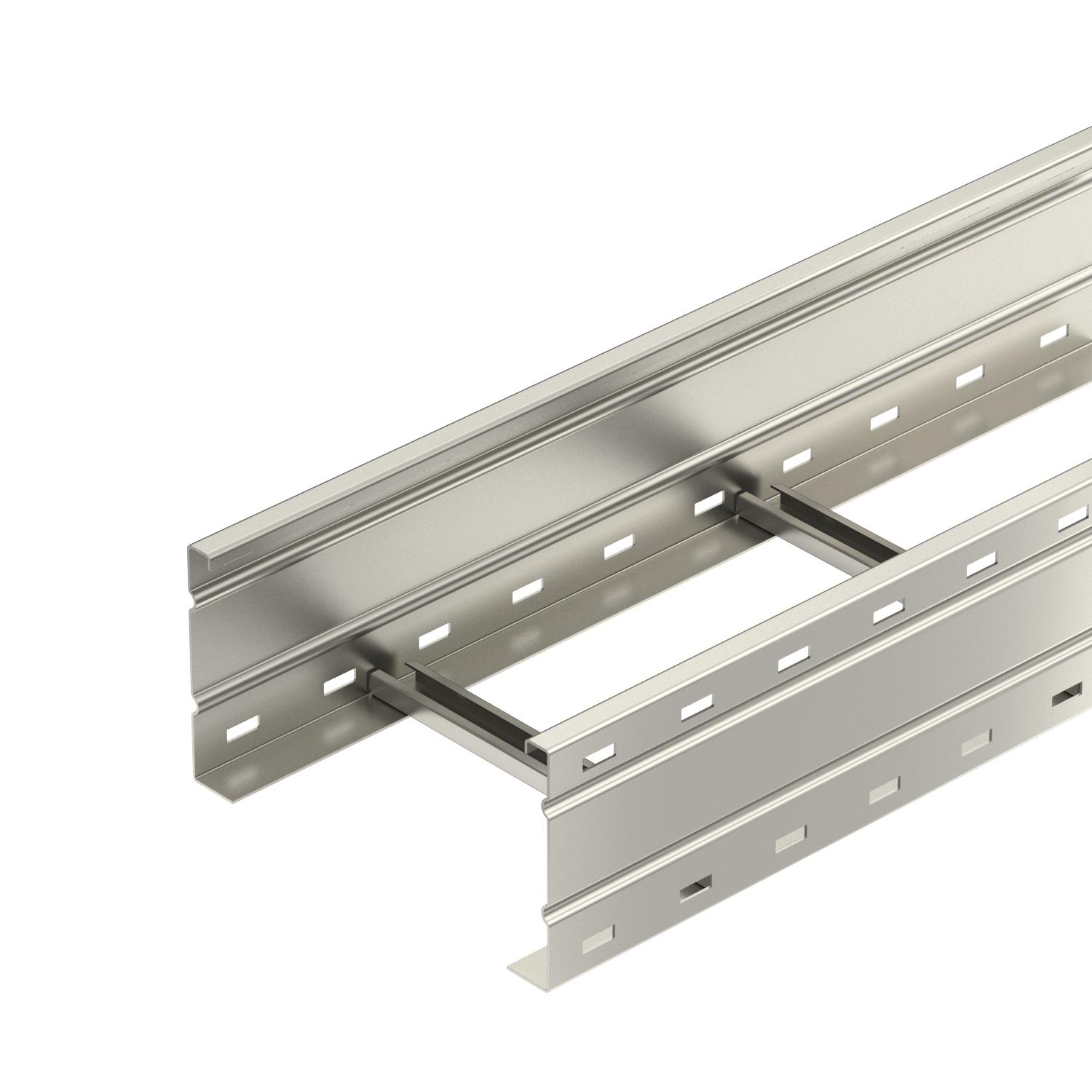

Wide span cable ladder WKLG 160 A4
Št. art. 6227178 | EAN 4012195910022
- Opis izdelka
-
Opis izdelkaWide span cable ladder with perforated side rail of side height of 160 mm. Fastening of cables with clamp clip, type 2056.
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.
Straight connectors of type WRV 160 should be ordered separately and in the appropriate quantity.
-
- Tehnični podatki
-
Tehnični podatki

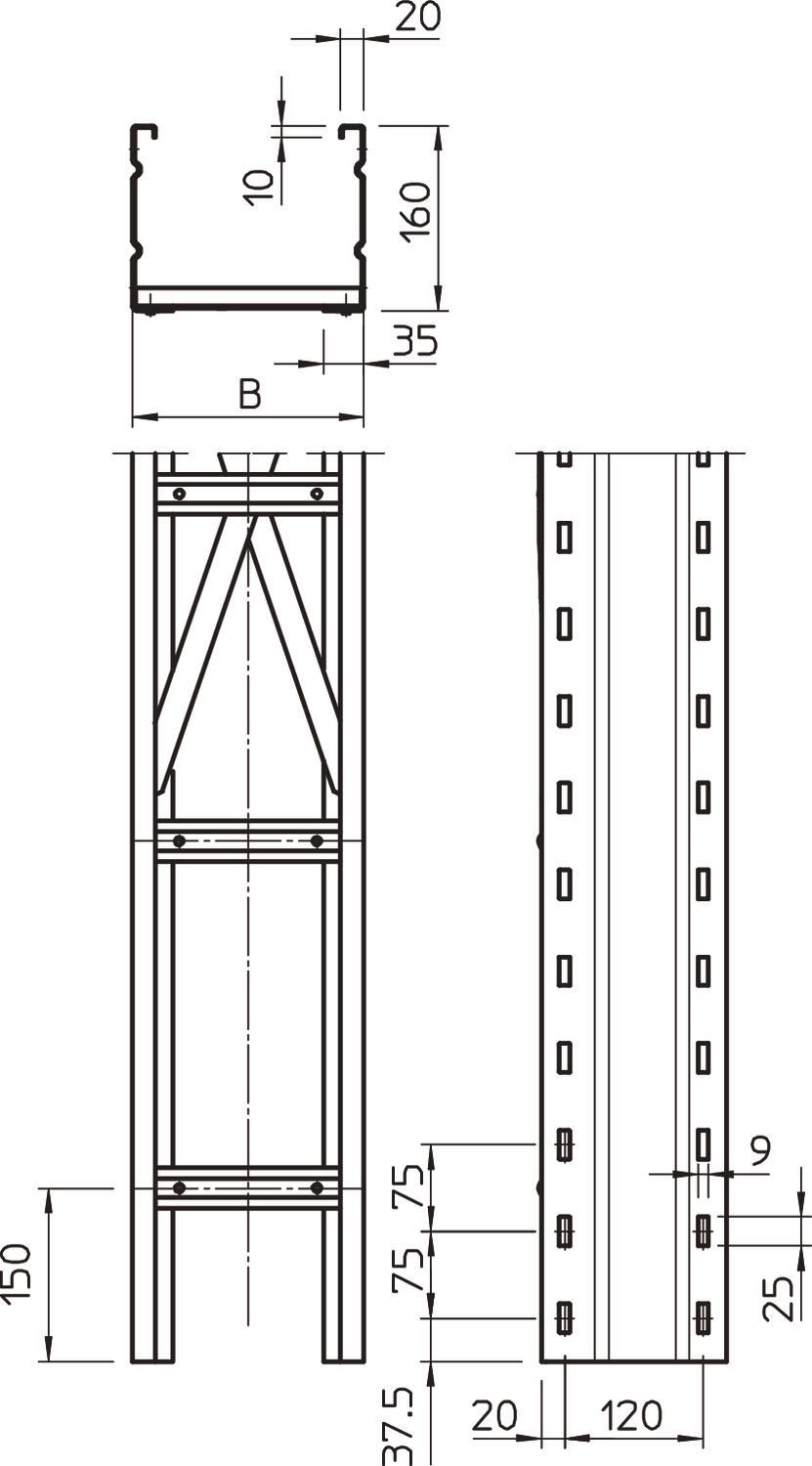

Barva legirano jeklo Debelina prečnika 2 mm Dimenzija 160x600x6000 Izvedba prečk Profil, neperforiran Izvedba stranskega prečnika Profil (odprt) Izvedba za daljše razpone da Korisni presjek 857 cm² Korisni presjek 85700 mm² Material Nerjaveče legirano jeklo 1.4571 Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Pritrditev prečke polno zakovičeno Stranska perforacija da Dimenzije
Dolžina 6000 mm Mera B 600 mm Mera L 6000 mm Širina 600 mm Velikost reže prečke 16,50 Višina 160 mm Opterećenja
Razmik nosilcev 3,0 m 3 kN/m Razmik nosilcev 3,5 m 2,73 kN/m Razmik nosilcev 4,0 m 2,5 kN/m Razmik nosilcev 4,5 m 2,24 kN/m Razmik nosilcev 5,0 m 2 kN/m Razmik nosilcev 6,0 m 1,6 kN/m Razmik nosilcev 7,0 m 1,3 kN/m Razmik nosilcev 8,0 m 1 kN/m CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 42,7926 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 42,7926 kg CO2e / 1 Meter Tehnični podatki

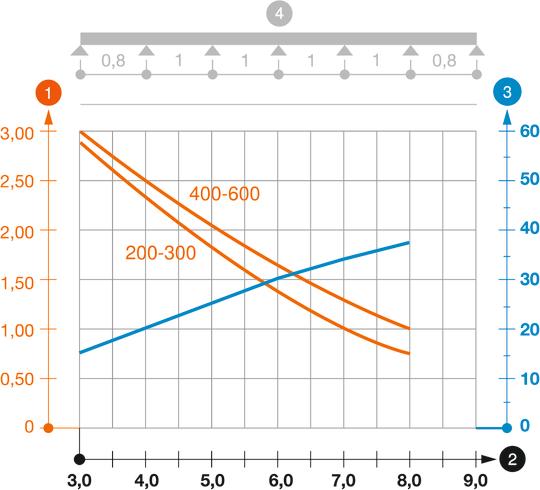

Diagram obremenitve kabelske lestve za daljše razpone tipa WKLG 160
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

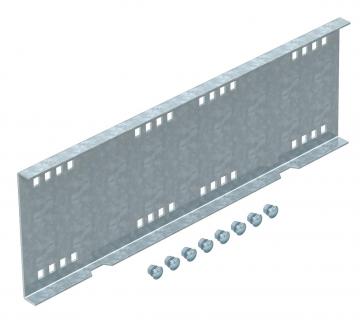

Straight connector A4
WRVL 160 A4 6227730 2 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2
KS KL A2 6062284 30 Kos - Prenosi
-
