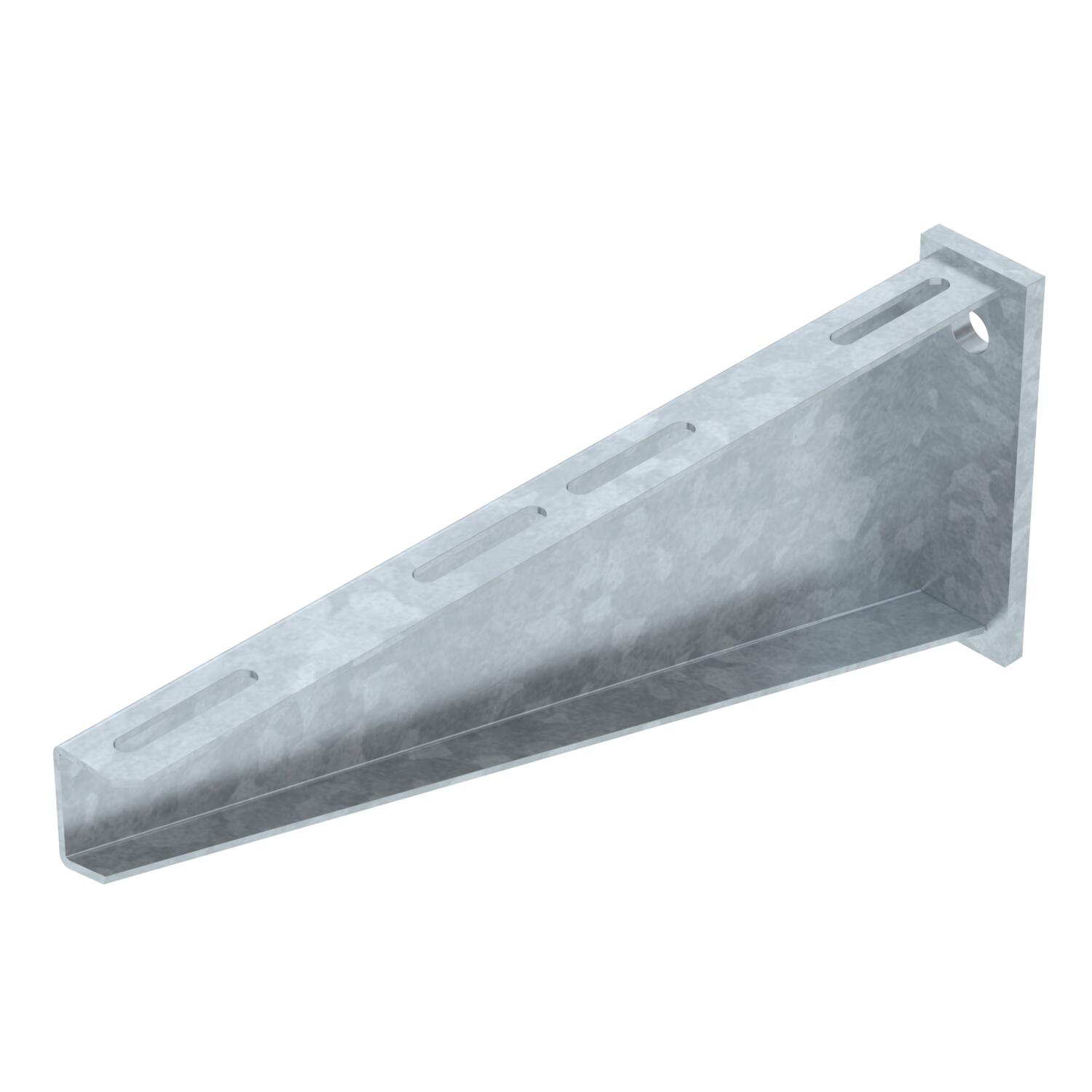

Wall bracket AW 80
Št. art. 6417795 | EAN 4012196203598
- Opis izdelka
-
Opis izdelkaHeavy-duty wall bracket with welded head plate.
-
- Tehnični podatki
-
Tehnični podatki

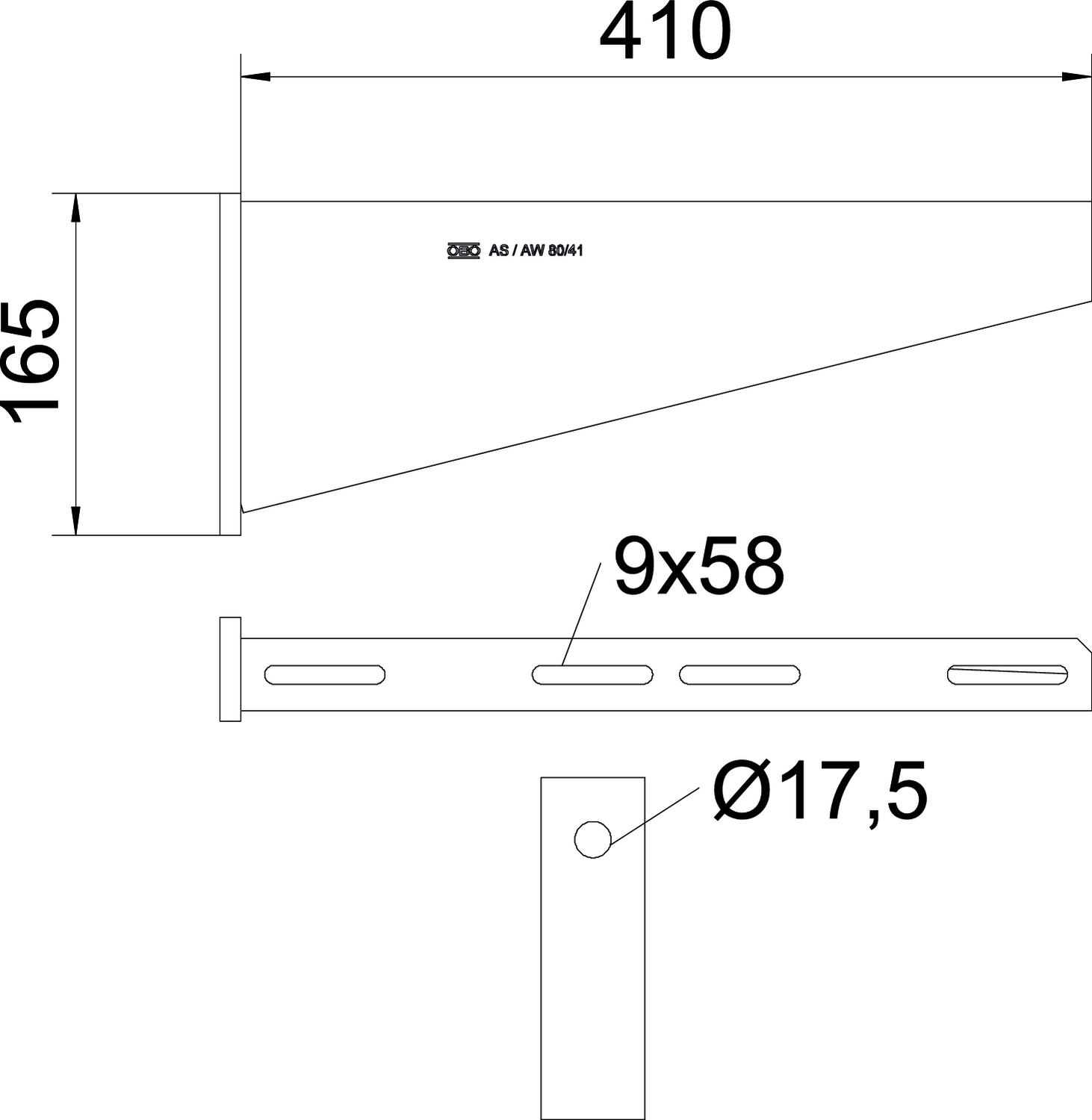

Barva cink Dimenzija B410mm Dolžina 50 mm F v kN 8 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 50 mm Mera B 410 mm Mera H 165 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Odtis CO2 (GWP) od zibelke do vrat 5,0975 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 17,5 mm Širina 410 mm Višina 165 mm Tehnični podatki
Load diagram, bracket, type AW 80
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
