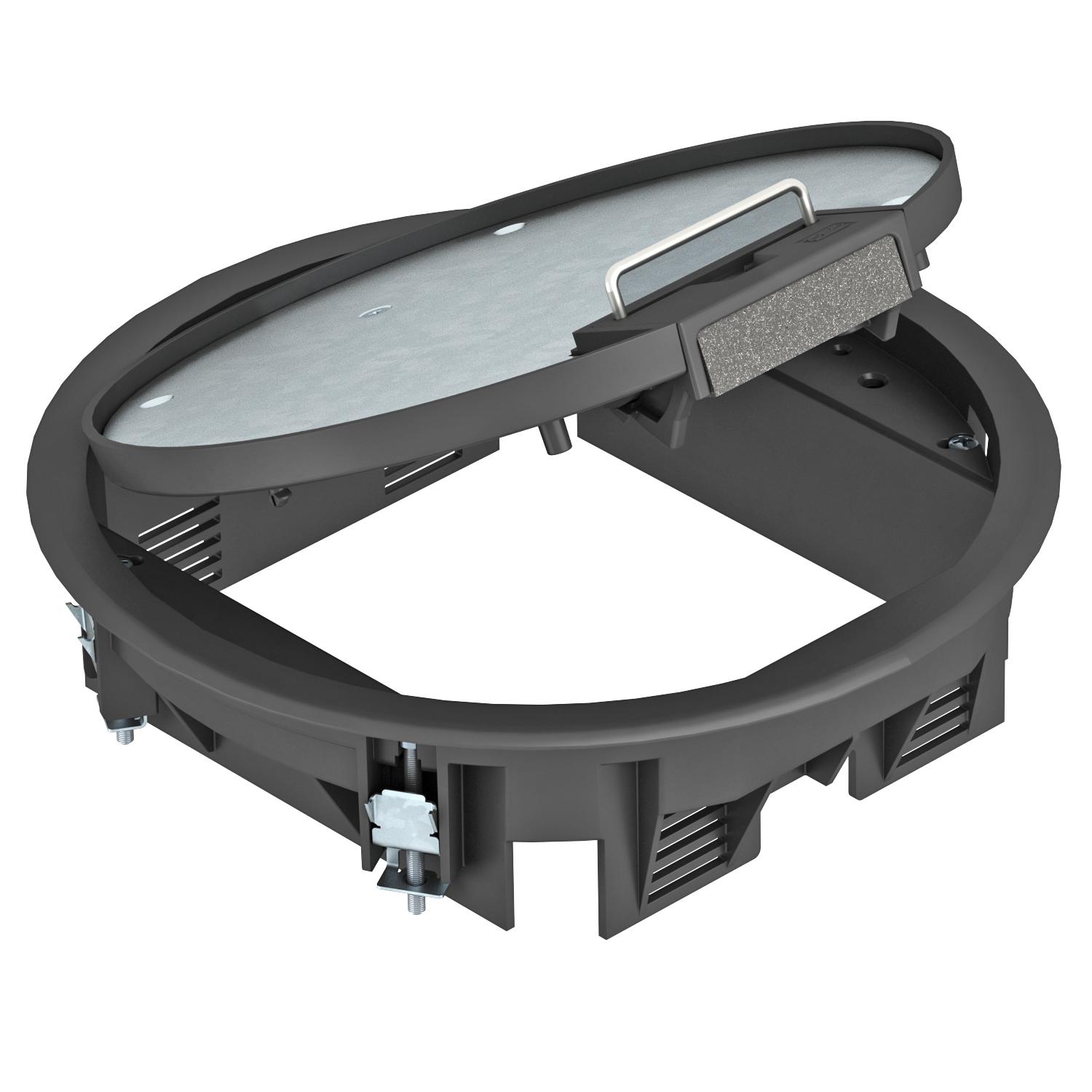

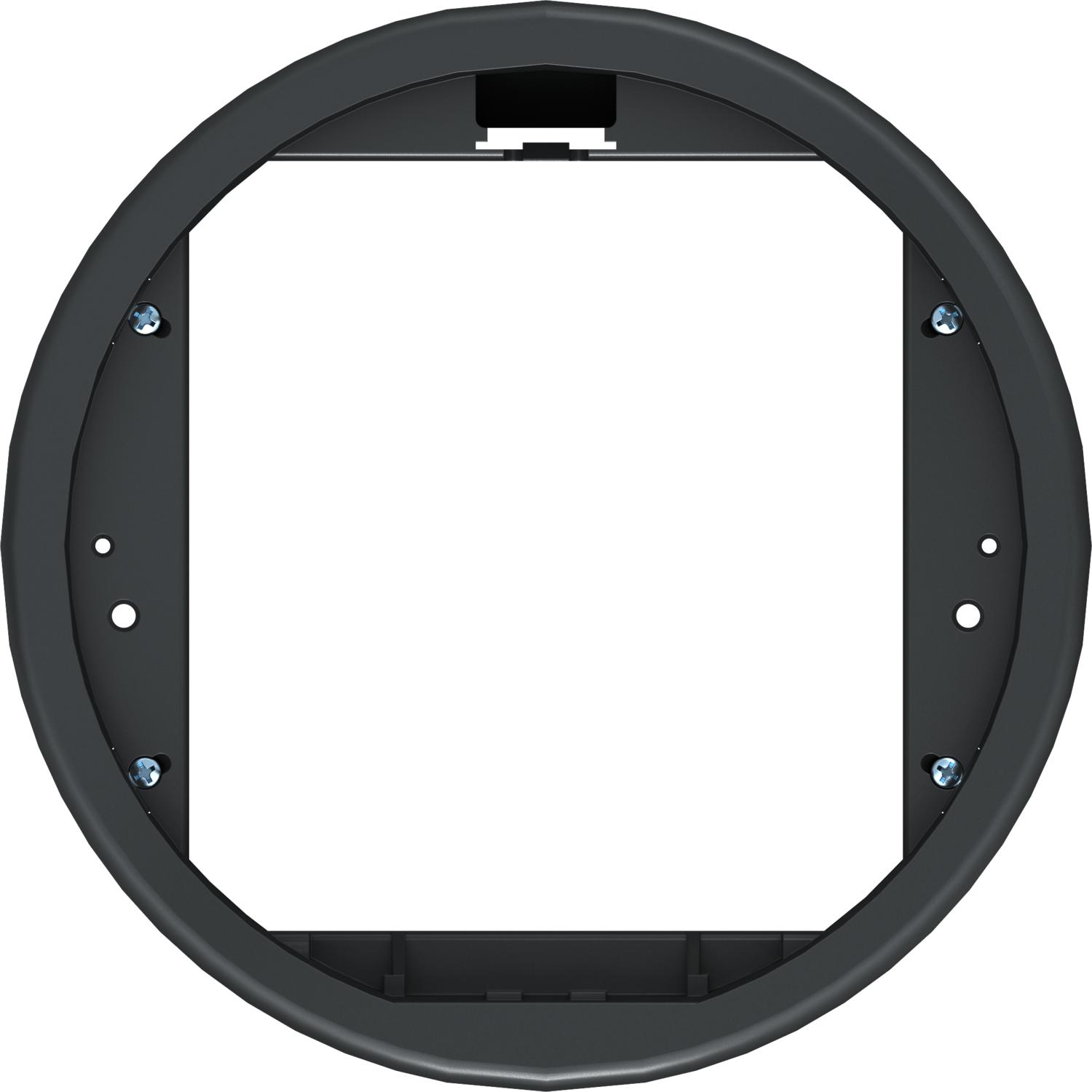

Vgradni okvir s pokrovom z ročico GESR4
Št. art. 7405440 | EAN 4012195103721
- Opis izdelka
-
Opis izdelkaVgradni okvir s pokrovom z ročico za vgradnjo 6 posameznih elektroelementov Modul 45 v 2 univerzalnih nosilcih UT3, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
Vgradni okvir s pokrovom in ročico, 2-komorni, za vgradnjo montažne ploščice MT4. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2.
Prav tako se lahko instalirajo 4 standardni elektroelementi.
-
- Tehnični podatki
-
Tehnični podatki

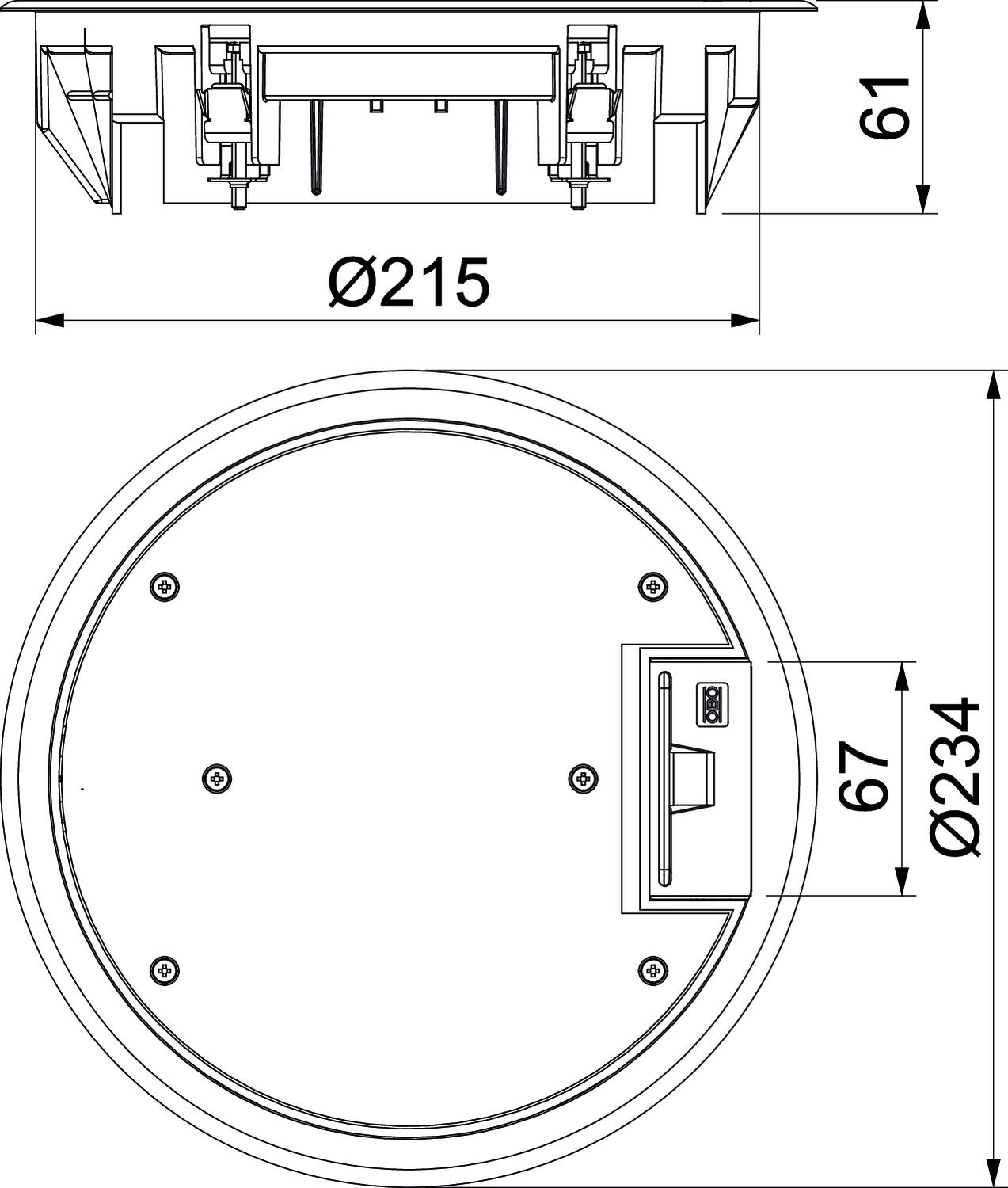

Barva grafitno črna; RAL 9011 Debelina talne obloge 5 mm Dimenzija Ø234x61 Dovoljenja VDE Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba okroglo Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Maks. vpenjalno območje D 31 mm Material poliamid Min. višina tal 73 mm Min. vpenjalno območje D 7 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R4 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Odtis CO2 (GWP) od zibelke do vrat 1,8344 kg CO2e / 1 Kos Okvirna izvedba Okvir za zaščito tepiha Premer vgradnje 215 Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha da Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanji premer 234 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos - Prenosi
-
Podatkovni list GESR4 U 9011 / 7405440 , 0.26MB , pdfEU-Izjava o skladnosti GESR4 U 9011 / 7405440 , 0.12MB , pdfREACH Izjava o skladnosti GESR4 U 9011 / 7405440 , 0.12MB , pdfRoHS Izjava o skladnosti GESR4 U 9011 / 7405440 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES , 0.12MB , pdfZa ta proizvod informativna besedila niso na voljo
