Vgradni okvir s pokrovom GES9-3B z ročico
Št. art. 7405081 | EAN 4012196460533
- Opis izdelka
-
Opis izdelkaVstavek za aparat z ročajem za vgradnjo do 12 enojnih naprav Modul 45 v 3 univerzalne nosilce UT4, uporaba v sistemih kanalov in dnu sistema v notranjih prostorih.
Odprtina za talno oblogo v sklopnem pokrovu je vnaprej nastavljena na 5 mm, po potrebi se lahko nastavi tudi na 10 mm.
Vstavek za aparat z ročajem, 3-komorni, za vgradnjo montažnega nosilca MT9. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Odprtina za talno oblogo v sklopnem pokrovu je vnaprej nastavljena na 5 mm, po potrebi se lahko nastavi tudi na 10 mm.
Prav tako se lahko instalira 9 standardnih elektroelementov.
-
- Tehnični podatki
-
Tehnični podatki

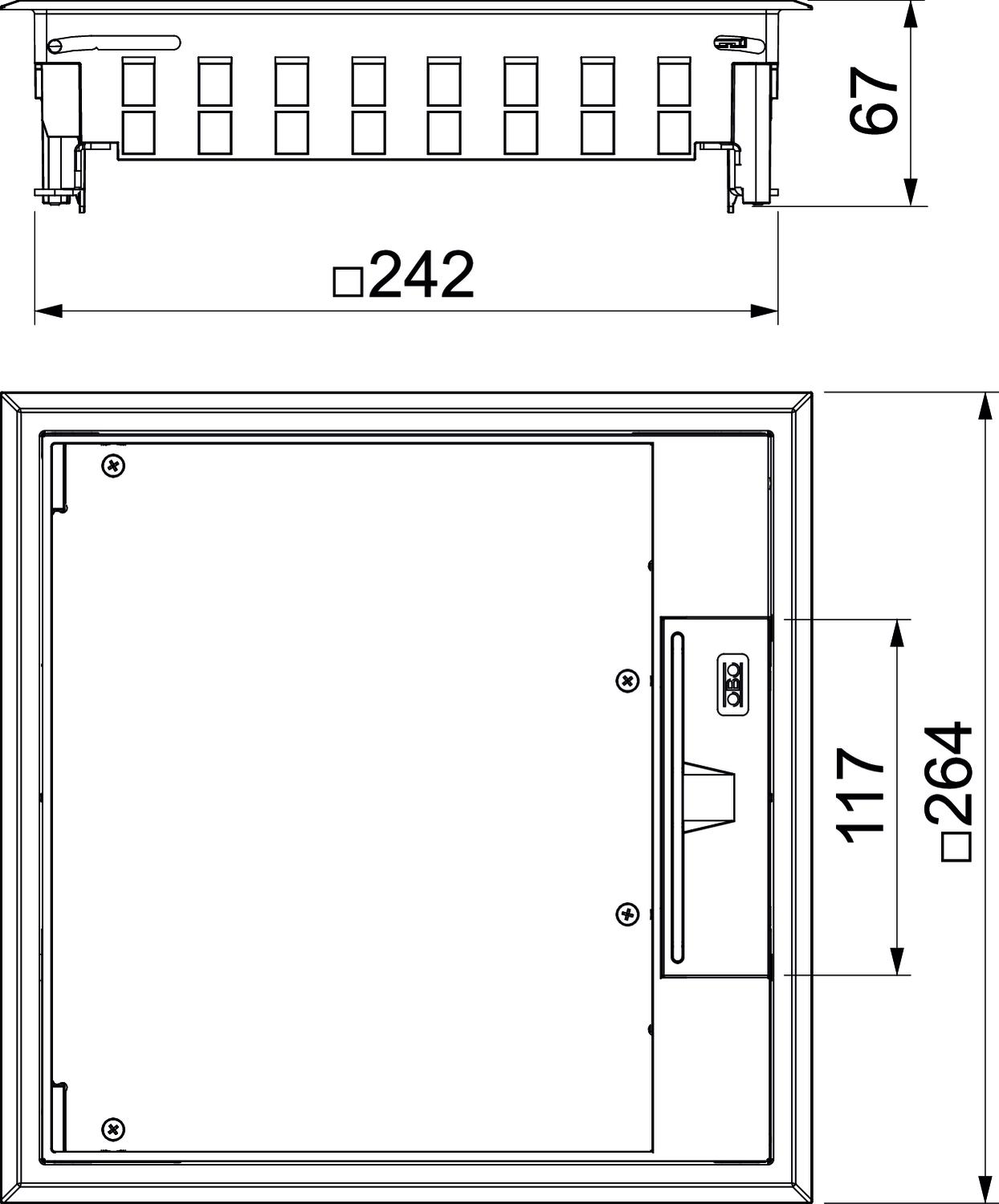

Barva sivo-bež; RAL 1019 Debelina talne obloge 5 mm Dimenzija 264x264x67 Dovoljenja VDE Floor covering thickness max. 10 mm Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Maks. vpenjalno območje D 76 mm Material poliamid Min. višina tal 73 mm Min. vpenjalno območje D 8 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 264 mm Zunanja širina 264 mm Dimenzije
Dolžina 264 mm Širina 264 mm Višina 67 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,2588 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 6,2588 kg CO2e / 1 Kos - Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
