Vgradni okvir s pokrovom GES6M-2 z ročico 5

Vgradni okvir s pokrovom GES6M-2 z ročico

Št. art. 7405299 | EAN 4012196028733

Št. art. / Tip	7405299 / GES6M-2 10U

Debelina talne obloge	5 mm

Opis izdelka

Opis izdelka

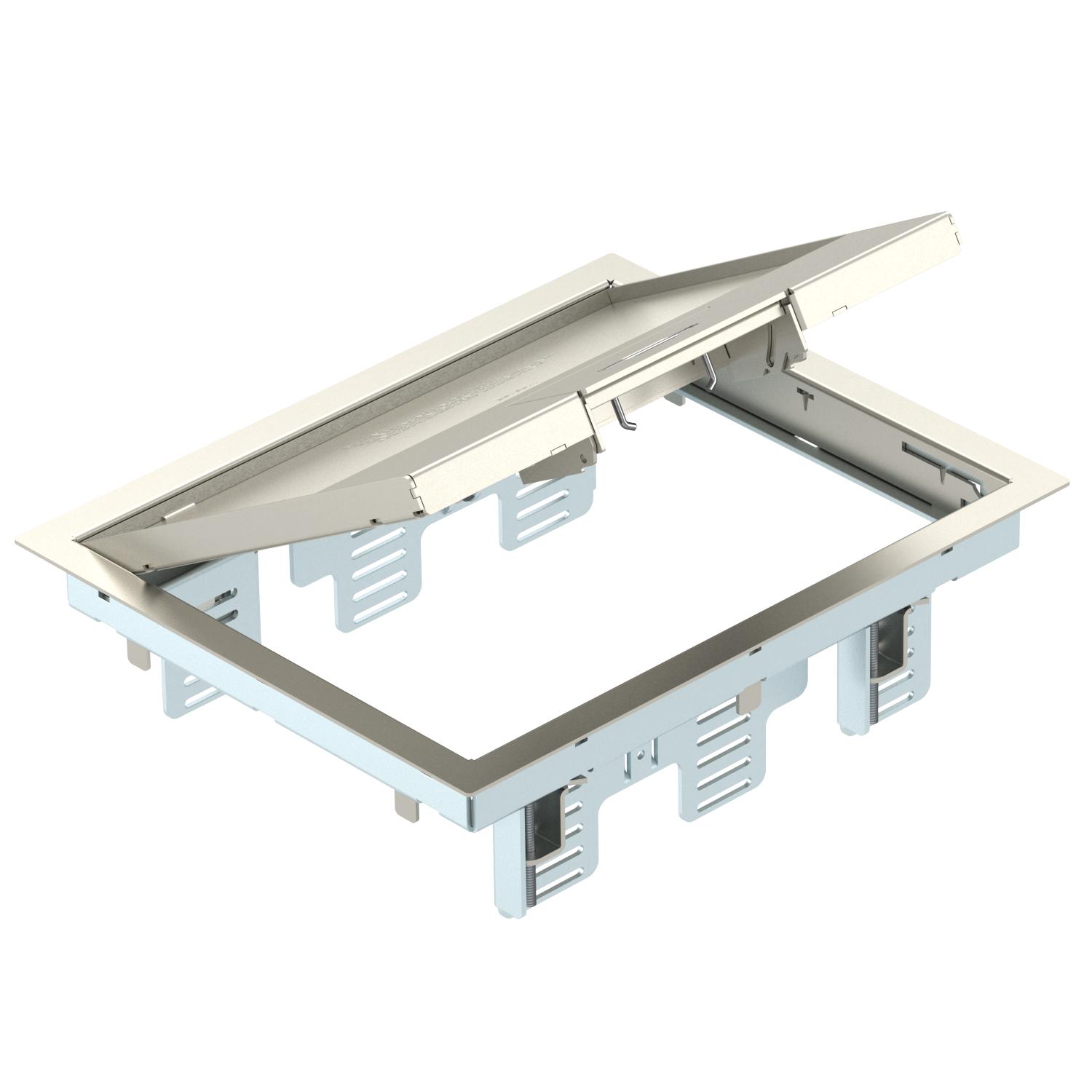

Vgradni okvir s pokrovom z ročico za vgradnjo 9 posameznih elektroelementov Modul 45 v 3 univerzalnih nosilcih UT3, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
Zatično vodilo iz pocinkane jeklene pločevine

Vgradni okvir s pokrovom in ročico, 3-komorni, za vgradnjo montažnega nosilca MT6. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT2.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	5 mm

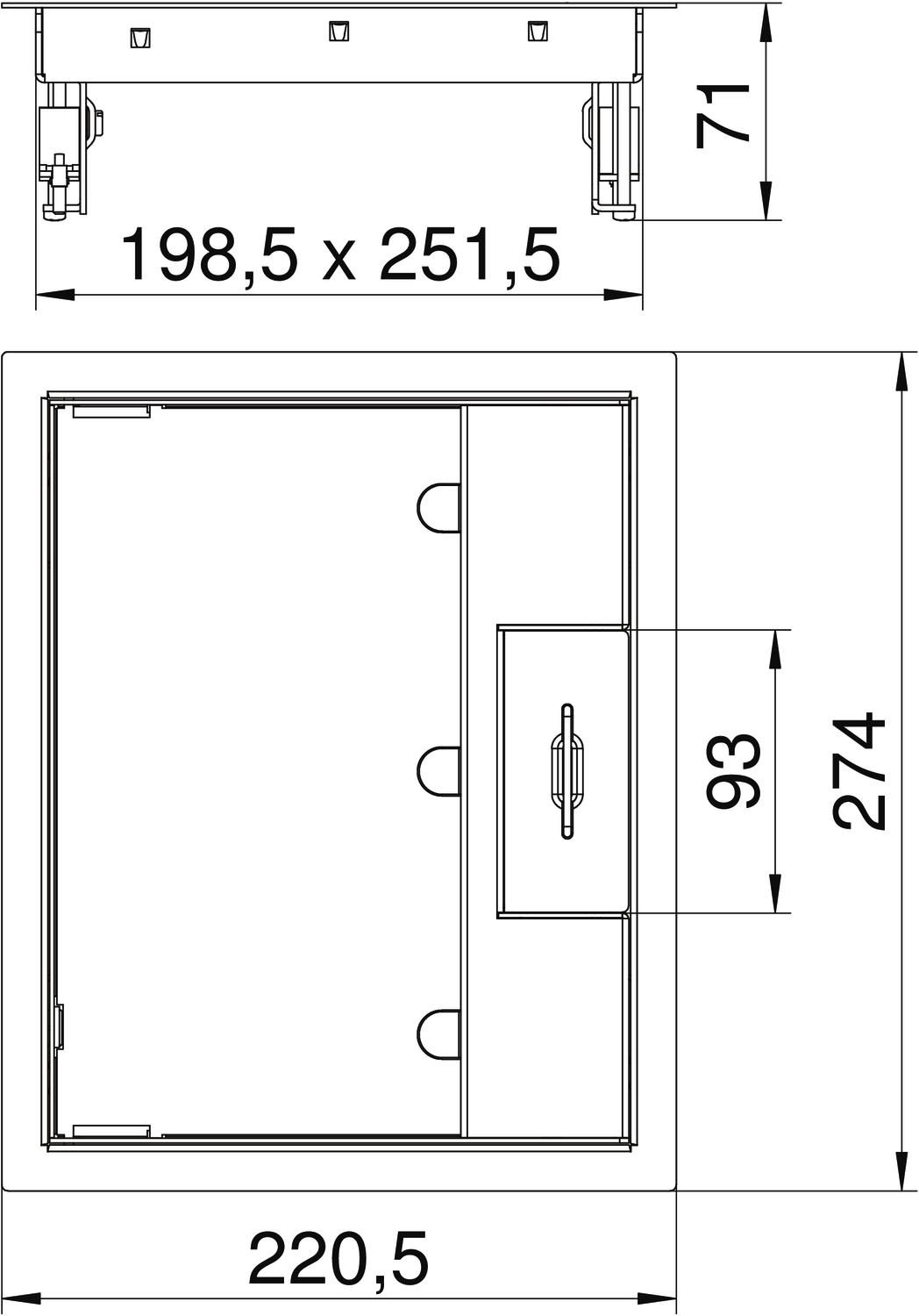

Dimenzija	274x221x70
Dolžina	274 mm
Floor covering thickness max.	10 mm
Globina za vgradnjo	78 mm
IK-koda stopnje zaščite	IK10
Izvedba	pravokotno
Izvedba kabelskega odvoda	Vrtljivi izpust za kabel
Izvedba za visoko obremenitev	ne
Maks. vpenjalno območje D	61 mm
Material	Nerjaveče jeklo 1.4301
Min. višina tal	78 mm
Min. vpenjalno območje D	3 mm
Možnost vgradnje tesnila	ne
Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 5.000 N
Nazivna velikost za enote za vgradnjo aparatov	6
Nega tal	suho
Nosilec naprav za sprejem priključnih doz	da
Odpiralni mehanizem	Streme ročaja

Odtis CO2 (GWP) od zibelke do vrat	18,9807 kg CO2e / 1 Kos
Okvirna izvedba	Okvir za zaščito tepiha
Primerno za dvojno talno vgradnjo	da
Primerno za mokro vzdrževanje	ne
Primerno za talni kanal	da
Primerno za talni kanal, prekrit z estrihom	da
Primerno za votlo talno vgradnjo	da
Primerno za zaprti talni kanal v višini estriha	ne
Širina	220,5 mm
Število nosilcev aparata	3
Število vgradnih naprav	9
Tip vgradnega sistema	MT3 / GB2
Vgradna dolžina	253 mm
Vgradna širina	200 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20
Z odprtino za talno oblogo	da
Zaščitni okvir talne obloge	da
Zunanja dolžina	274 mm
Zunanja širina	220,5 mm
