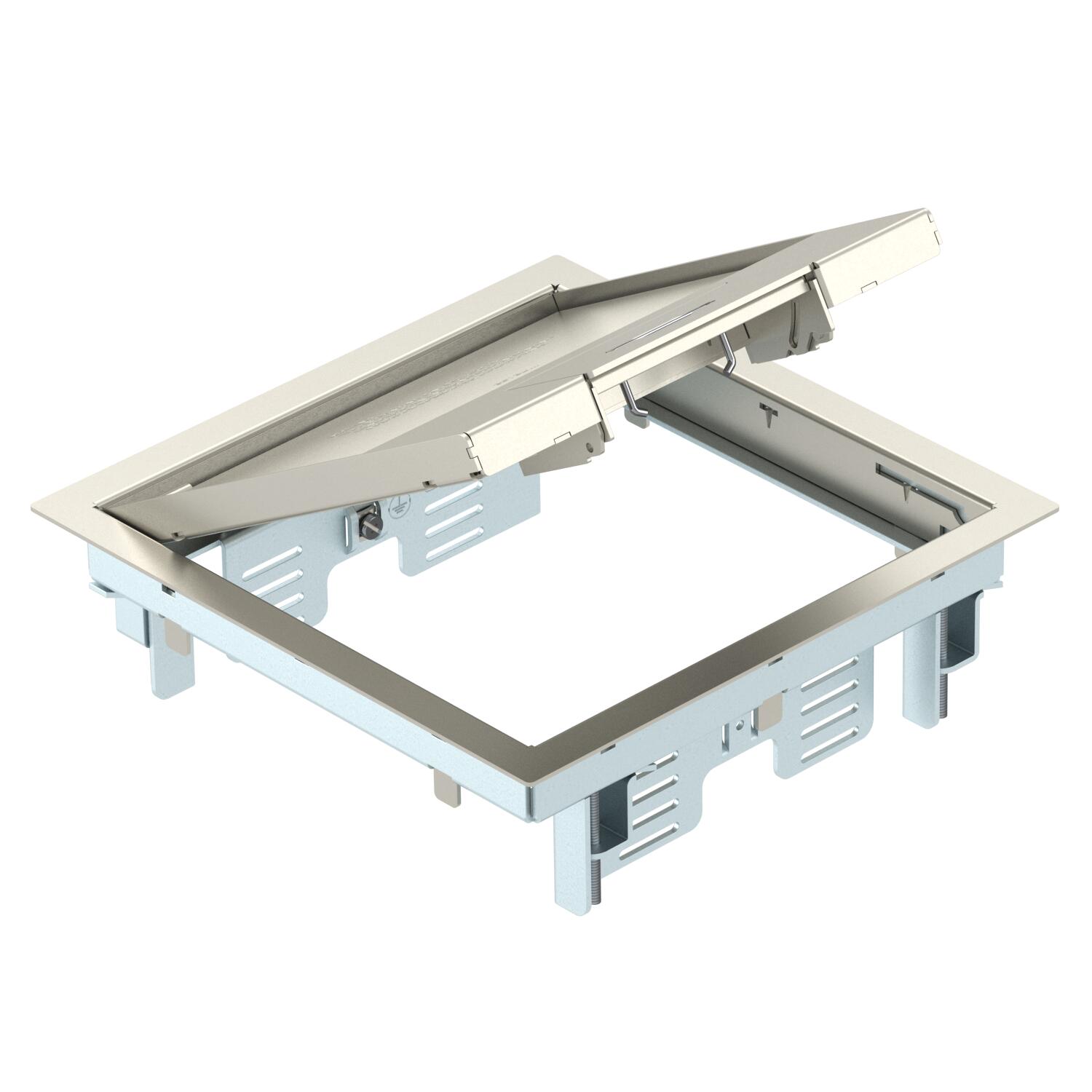

Vgradni okvir s pokrovom GES4M-2 z ročico
Št. art. 7405191 | EAN 4012196028726
- Opis izdelka
-
Opis izdelkaVgradni okvir s pokrovom z ročico za vgradnjo 6 posameznih elektroelementov Modul 45 v 2 univerzalnih nosilcih UT3, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
Zatično vodilo iz pocinkane jeklene pločevine
Vgradni okvir s pokrovom in ročico, 2-komorni, za vgradnjo montažne ploščice MT4. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2.
-
- Tehnični podatki
-
Tehnični podatki

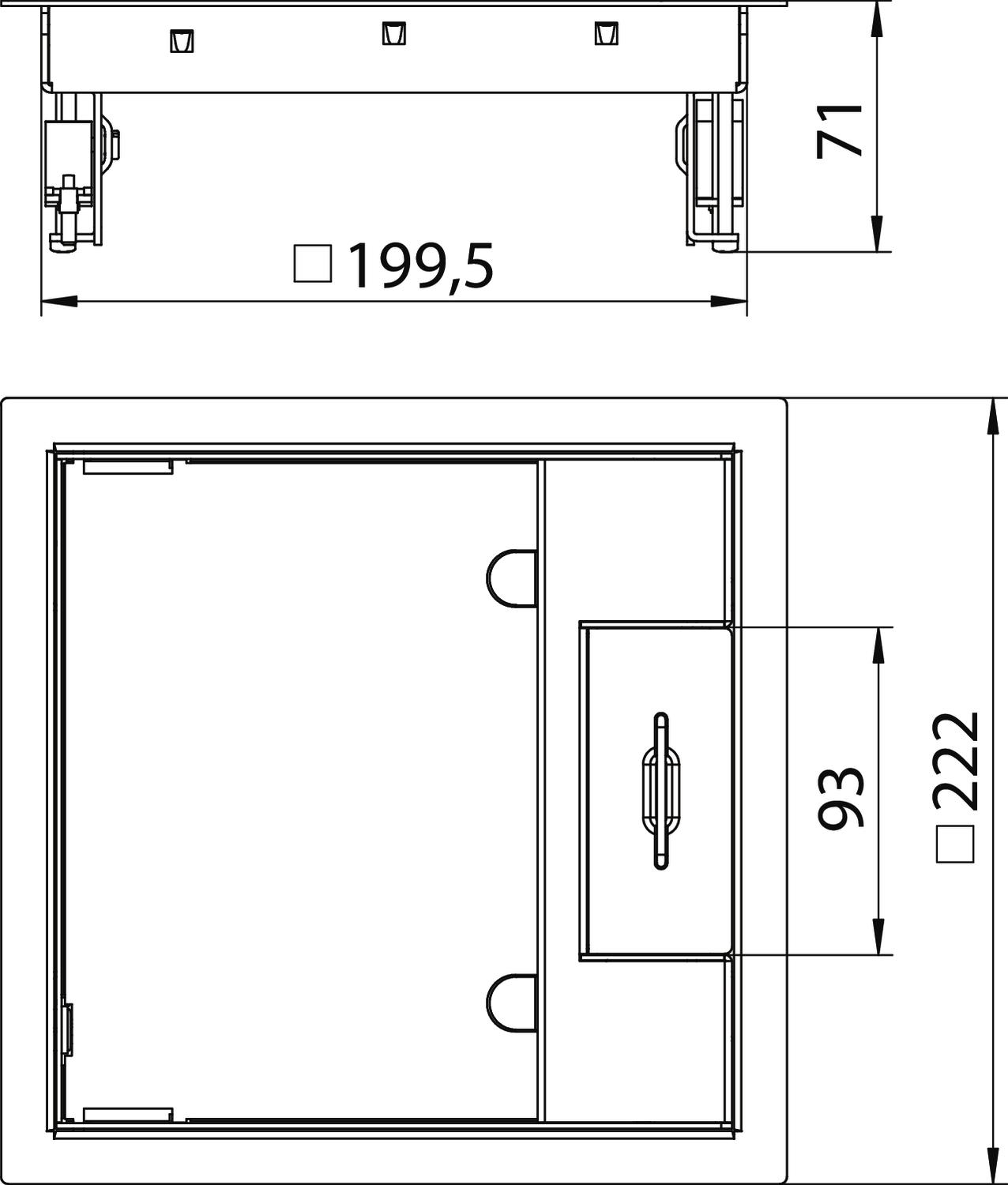

Debelina talne obloge 5 mm Dimenzija 223x223x70 Dolžina 222 mm Dovoljenja VDE Floor covering thickness max. 10 mm Globina za vgradnjo 78 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Maks. vpenjalno območje D 61 mm Material Nerjaveče jeklo 1.4301 Min. višina tal 78 mm Min. vpenjalno območje D 3 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Odtis CO2 (GWP) od zibelke do vrat 15,4339 kg CO2e / 1 Kos Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Širina 222 mm Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema MT3 / GB2 Vgradna dolžina 201 mm Vgradna širina 201 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 222 mm Zunanja širina 222 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos - Prenosi
-
Podatkovni list GES4M-2 10U / 7405191 , 0.24MB , pdfEU-Izjava o skladnosti GES4M-2 10U / 7405191 , 0.13MB , pdfREACH Izjava o skladnosti GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS Izjava o skladnosti GES4M-2 10U / 7405191 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES , 0.12MB , pdfNavodila za montažo Navodila za montažo vpenjalnega kotnika GESM-2 , 0.03MB , pdf
