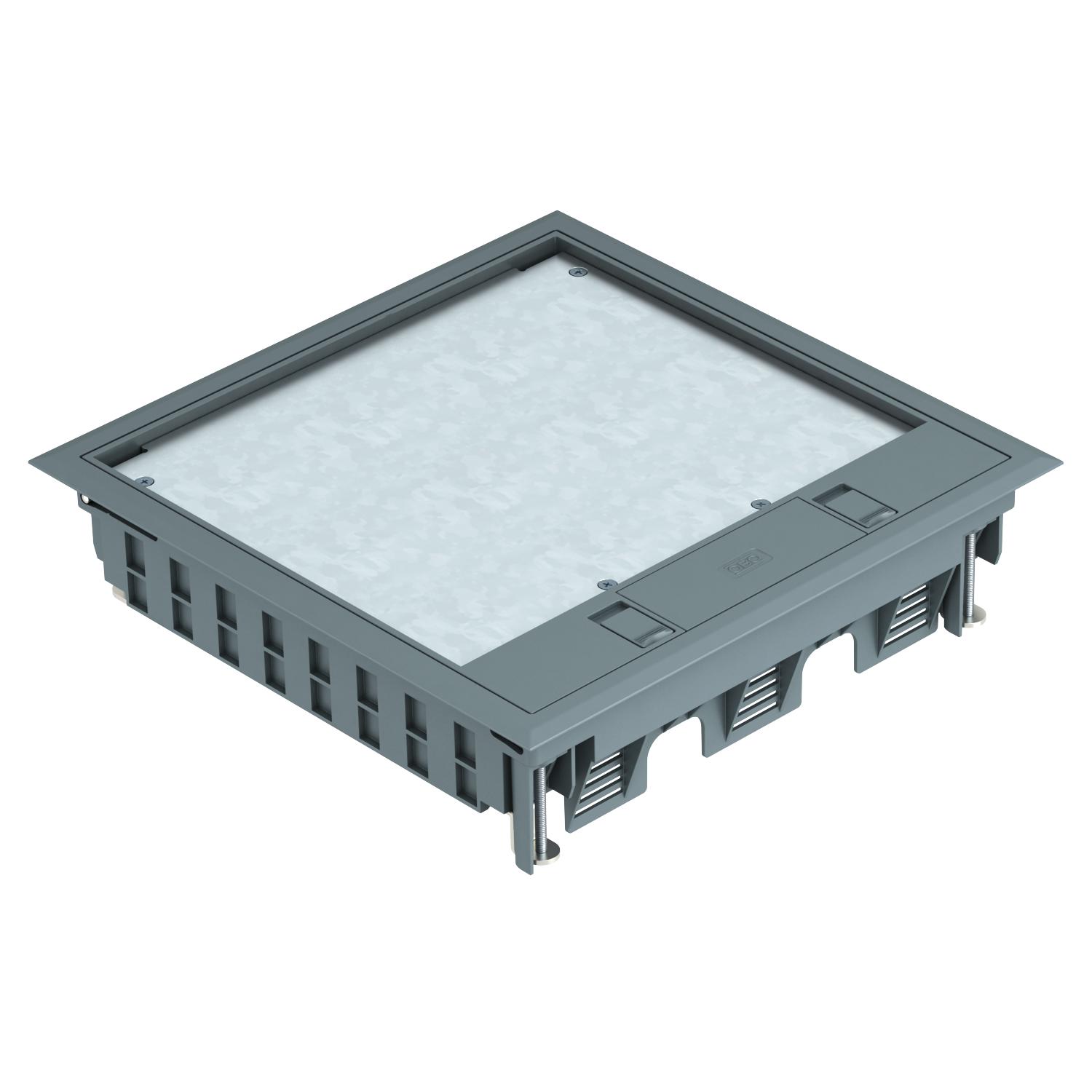

Vgradni element s pokrovom z zapahi GES9-3
Št. art. 7405083 | EAN 4012196460540
- Opis izdelka
-

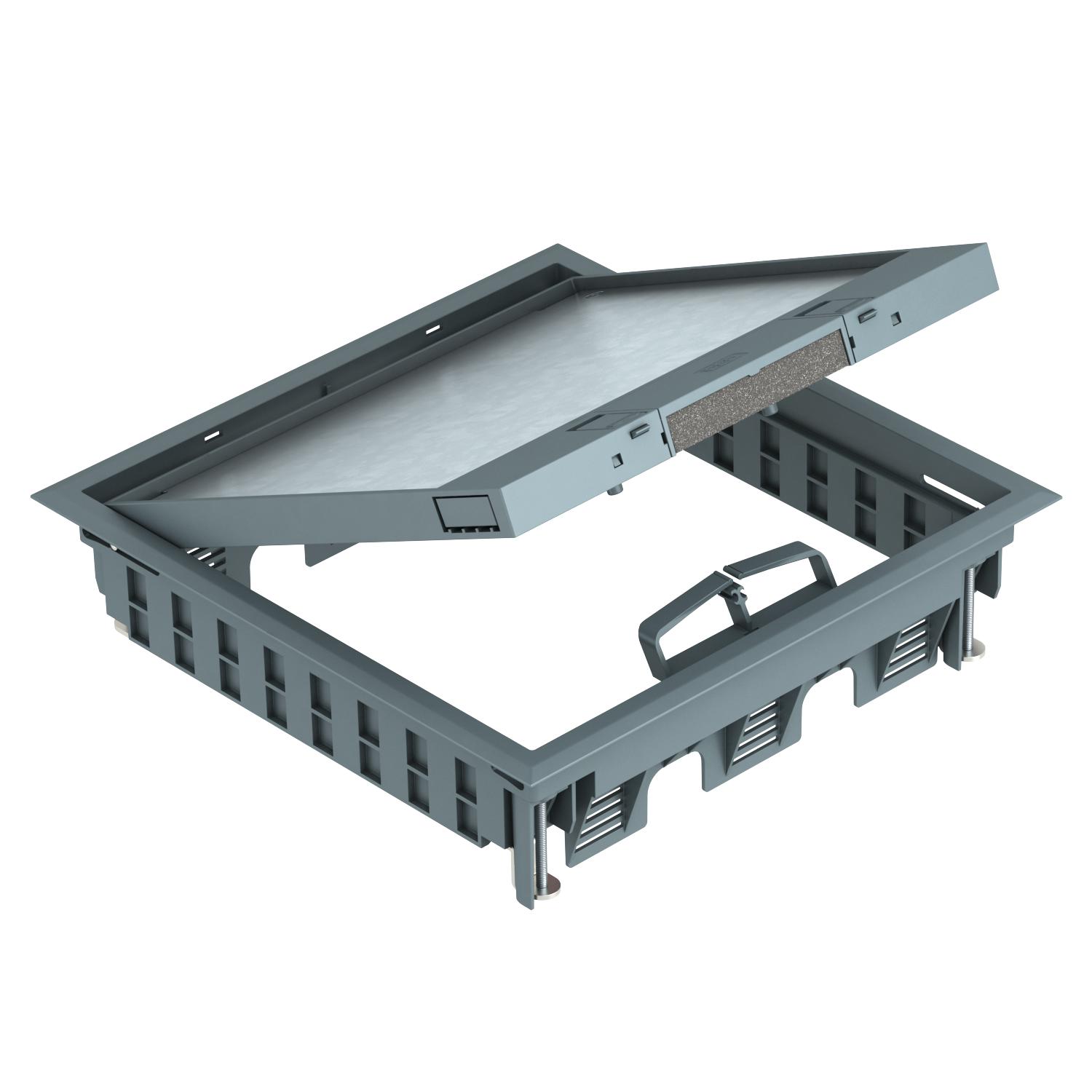

Opis izdelkaVstavek za aparat z zapornim zapahom za vgradnjo do 12 enojnih naprav Modul 45 v 3 univerzalne nosilce UT4, uporaba v sistemih kanalov in dnu sistema v notranjih prostorih.
Odprtina za talno oblogo v sklopnem pokrovu je vnaprej nastavljena na 5 mm, po potrebi se lahko nastavi tudi na 10 mm.
Vgradni okvir s pokrovom z zapahi, 3-komorni, za vgradnjo montažnega nosilca MT9. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5.
Odprtina kasetnega pokrova za talno oblogo je nameščena na 5 mm, po potrebi pa se lahko nastavi tudi na 10 mm.
Prav tako se lahko instalira 9 standardnih elektroelementov.
-
- Tehnični podatki
-
Tehnični podatki

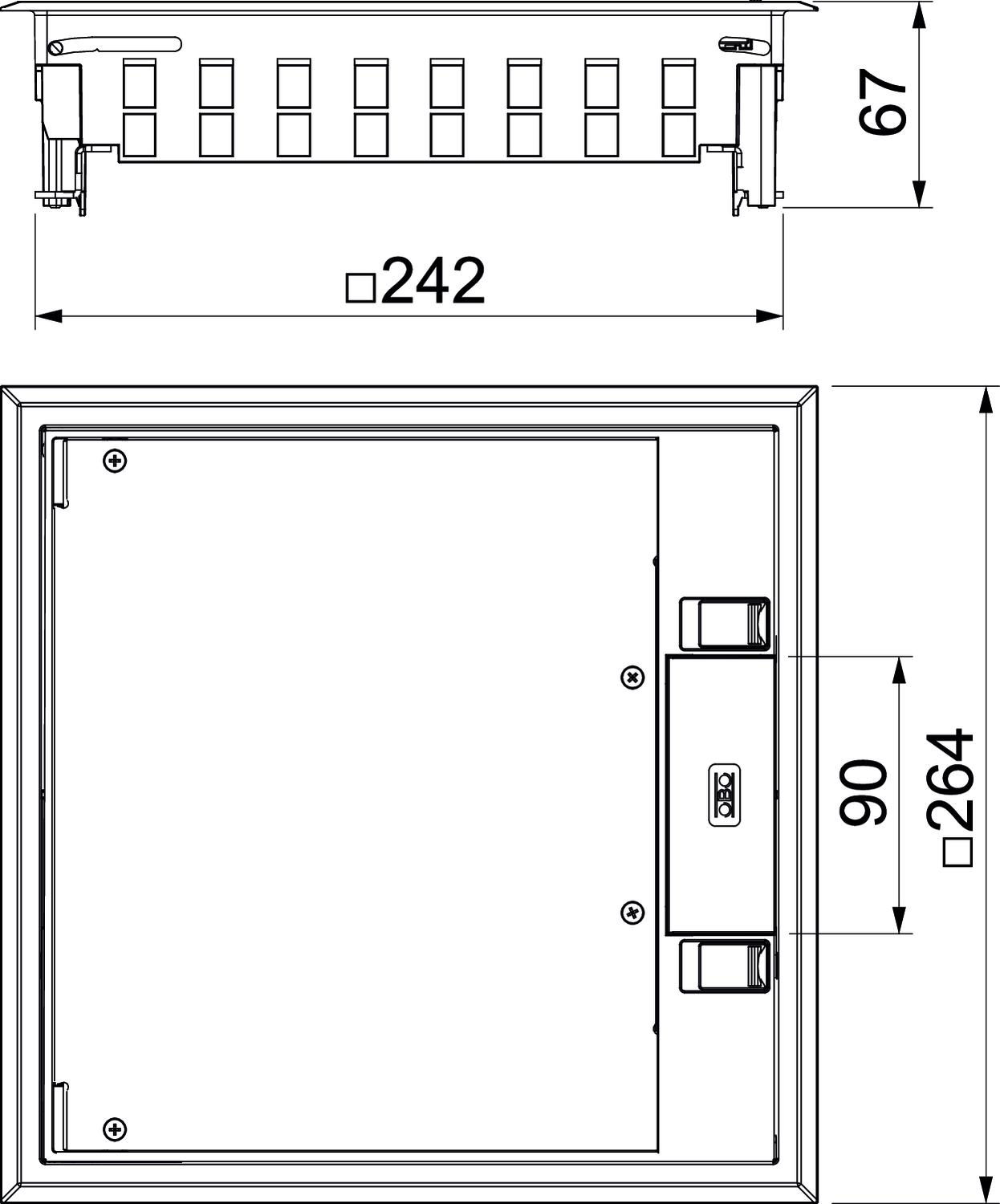

Barva jekleno siva; RAL 7011 Debelina talne obloge 5 mm Dimenzija 264x264x67 Dovoljenja VDE Floor covering thickness max. 10 mm Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Maks. vpenjalno območje D 76 mm Material poliamid Min. višina estriha 73 mm Min. višina tal 73 mm Min. vpenjalno območje D 8 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Pokrov z zapahi Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 264 mm Zunanja širina 264 mm Dimenzije
Dolžina 264 mm Mera H 73 mm Širina 264 mm Višina 67 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,8492 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 5,8492 kg CO2e / 1 Kos - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
