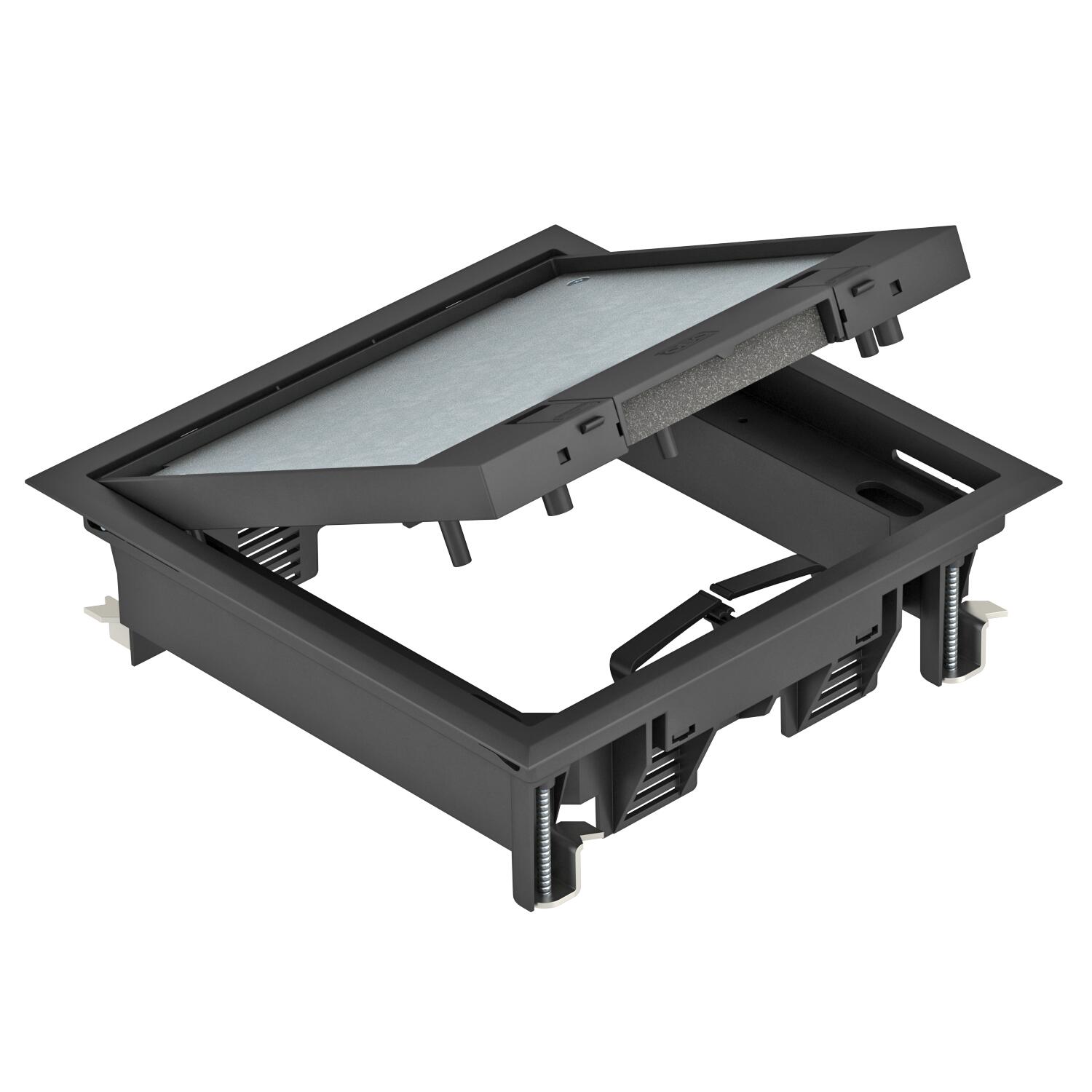

Vgradni element GES4 s pokrovom z zapahi
Št. art. 7405146 | EAN 4012195890676
- Opis izdelka
-
Opis izdelkaVgradni okvir z zatičnim pokrovom za vgradnjo do 6 posameznih elektroelementov Modul 45 v 2 univerzalnih nosilcih UT3, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
Odprtina pokrova za talno oblogo je nameščena na 5 mm, po potrebi pa se lahko nastavi tudi na 3, 8 ali 10 mm.
Vstavek za aparat z zapornim zapahom, 2-komorni, za vgradnjo montažnega nosilca MT4. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2.
Odprtina za talno oblogo v sklopnem pokrovu je vnaprej nastavljena na 5 mm, po potrebi se lahko nastavi tudi na 3, 8 ali 10 mm.
Prav tako se lahko instalirajo 4 standardni elektroelementi.
-
- Tehnični podatki
-
Tehnični podatki
Barva grafitno črna; RAL 9011 Debelina talne obloge 5 mm Dimenzija 222x222x65 Dovoljenja VDE Floor covering thickness max. 10 mm Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Maks. vpenjalno območje D 75 mm Material poliamid Mere izreza 201x201 mm Min. višina estriha 73 mm Min. višina tal 73 mm Min. vpenjalno območje D 8 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 2.000 N Navpična obremenitev, velika površina do 3.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Pokrov z zapahi Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 222 mm Zunanja širina 222 mm Dimenzije

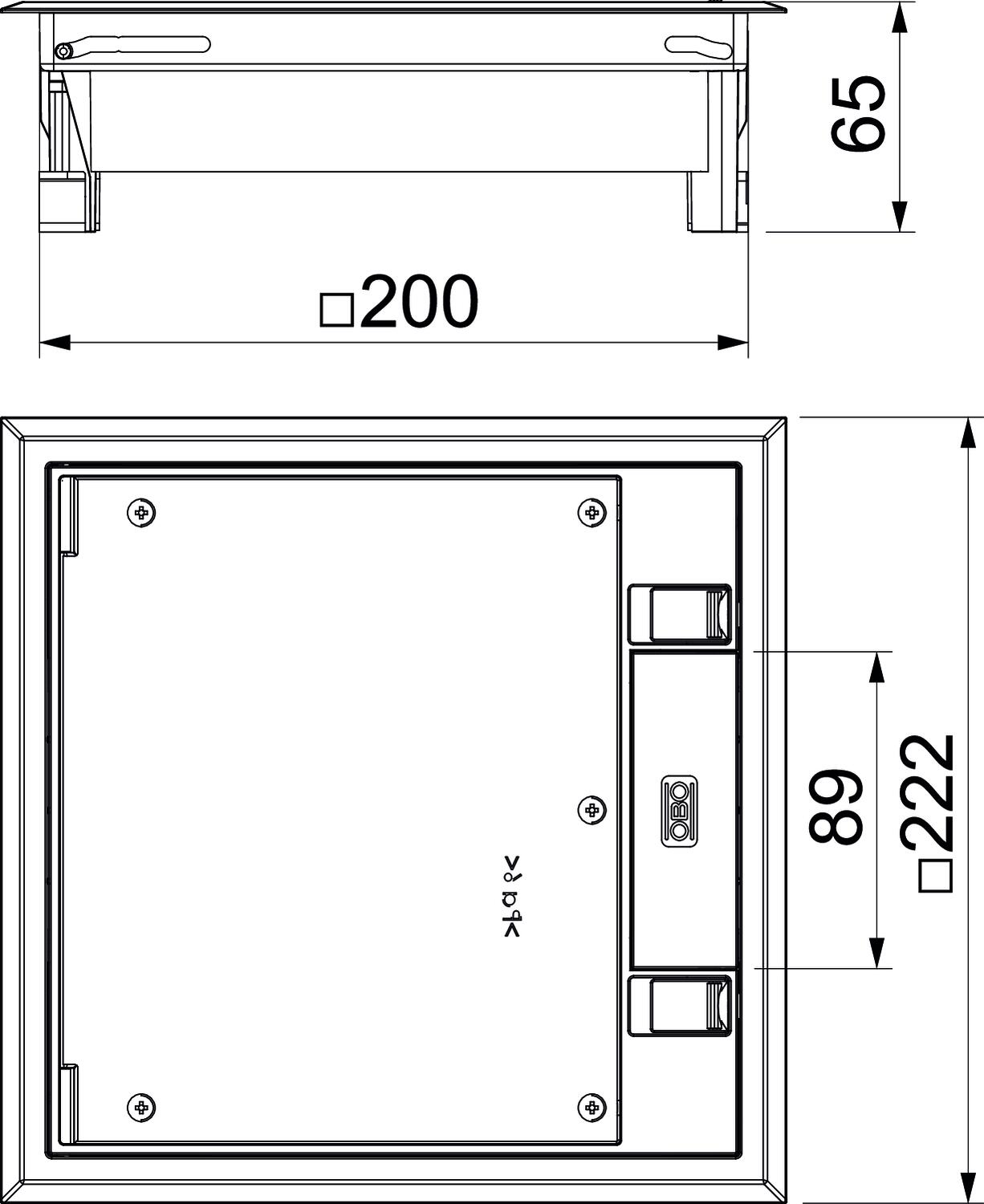

Dolžina 222 mm Širina 222 mm Višina 65 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,6377 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 3,6377 kg CO2e / 1 Kos - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos - Prenosi
-
