Opomba: ta izdelek je ukinjen.
Izdelek ki ga nadomešča najdete tukaj: 7400662 / Vertikalno koleno, z 3 komorama, višina kanala 38 mm

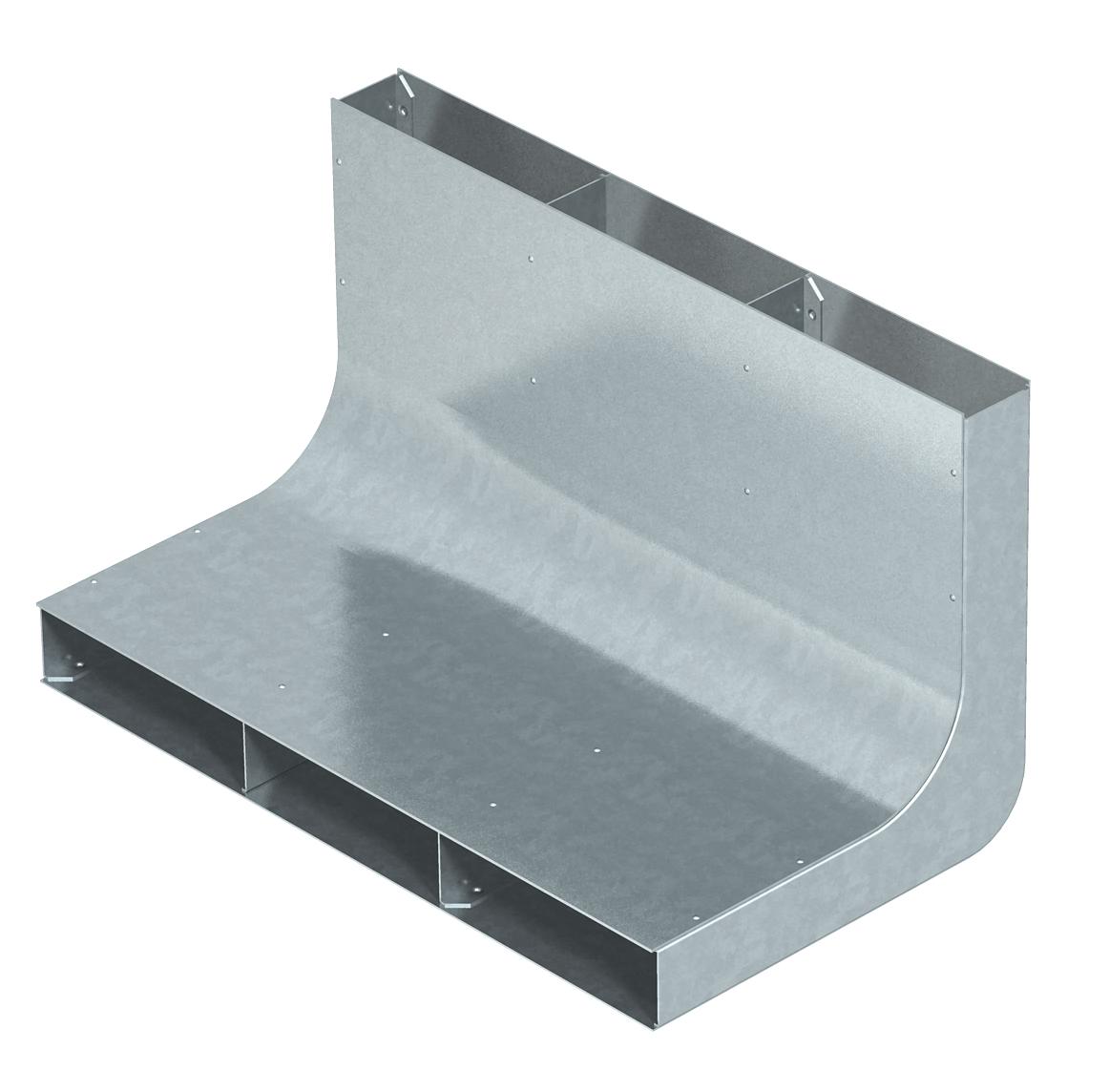

Vertikalno koleno, s 3 komorami, višina 38 mm
Št. art. 7400660 | EAN 4012195090465
- Opis izdelka
-
Opis izdelkaZa navpično spremembo smeri talnih instalacijskih kanalov, prekritih z estrihom (stenski priključki, napajanja).
Pomemben pogoj za ustrezno podtalno instalacijo je zgradba estriha.
Pri sistemih, prekritih z estrihom, je pomembno, da debelina estriha nad kanalom znaša vsaj 35 mm, da ne začnejo nastajati razpoke (DIN 18560).
Višina estriha: 60 mm samo za nadtalno priključno tehniko (Telitank), od 70 mm dalje za podtalno priključno tehniko.
-
- Tehnični podatki
-

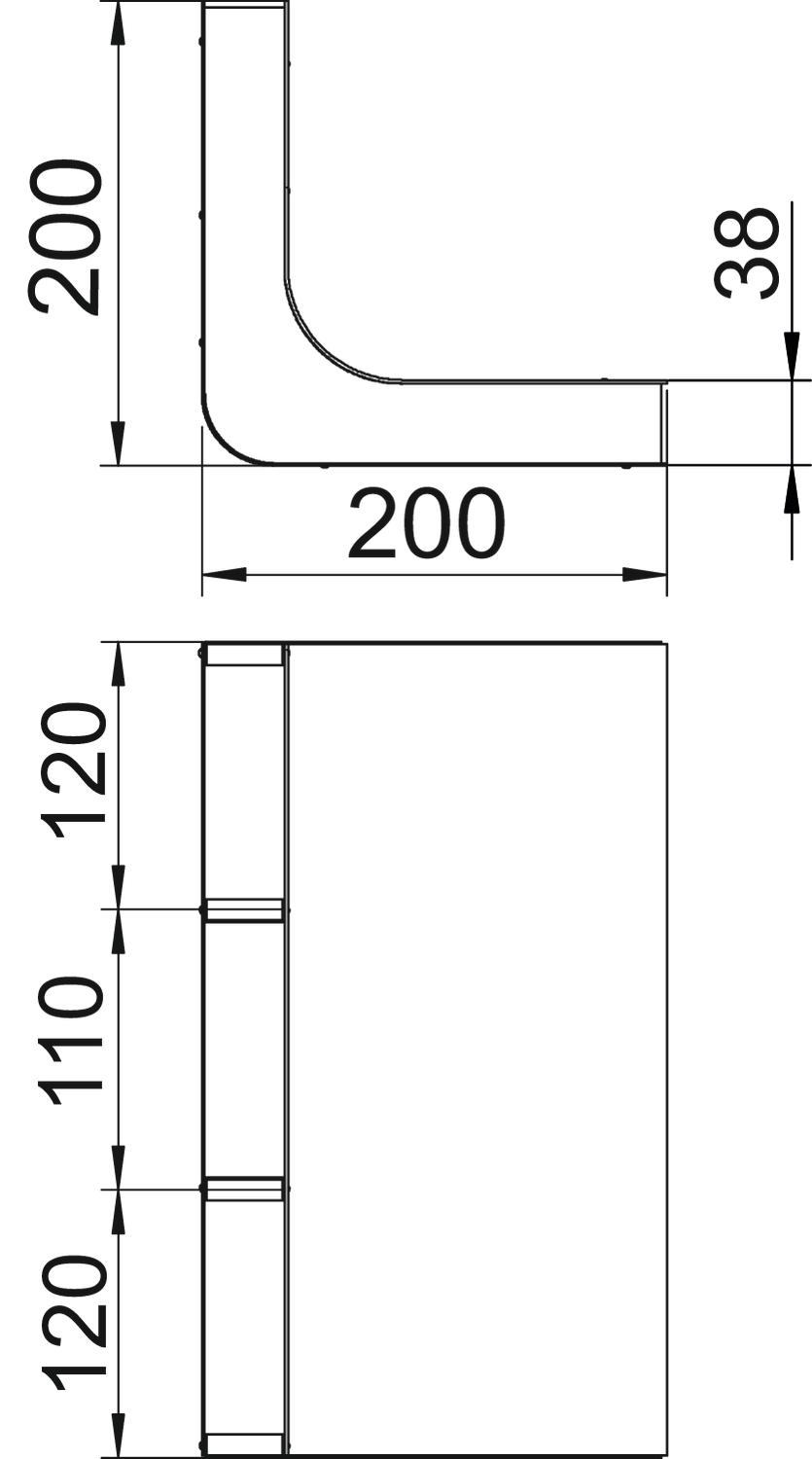

Dimenzije
Dolžina 200 mm Material Jeklo Mera a 120 mm Mera b 110 mm Mera H 38 mm Min. širina kanala 350 mm Min. višina kanala 38 mm Površina neprekinjeno cinkano v ognju Presek potega a 4248 mm² Presek potega b 3924 mm² Primerno za talni kanal, prekrit z estrihom da Primerno za zaprti talni kanal v višini estriha ne Širina 350 mm Število fiksnih pregrad 2 Število potegov 3 St. Višina 38 mm - Vsi tipi
