Opomba: ta izdelek je ukinjen. Izdelek ki ga nadomešča najdete tukaj: 7410023 / UZD350-4 junction and branch box

UZD350-3 za višino glazure 115-170 mm 115 | 170 | 28 | 48 | univerzalno | | 350 |

UZD350-3 za višino glazure 115-170 mm

Št. art. 7410047 | EAN 4012195431671

Št. art. / Tip	7410047 / UZD 115170 350-3

Min. višina estriha	115 mm

Maks. višina estriha	170 mm

Min. višina kanala	28 mm

Maks. višina kanala	48 mm

Izvedba pokrova	univerzalno

Nazivna velikost	350 mm

Opis izdelka

Opis izdelka

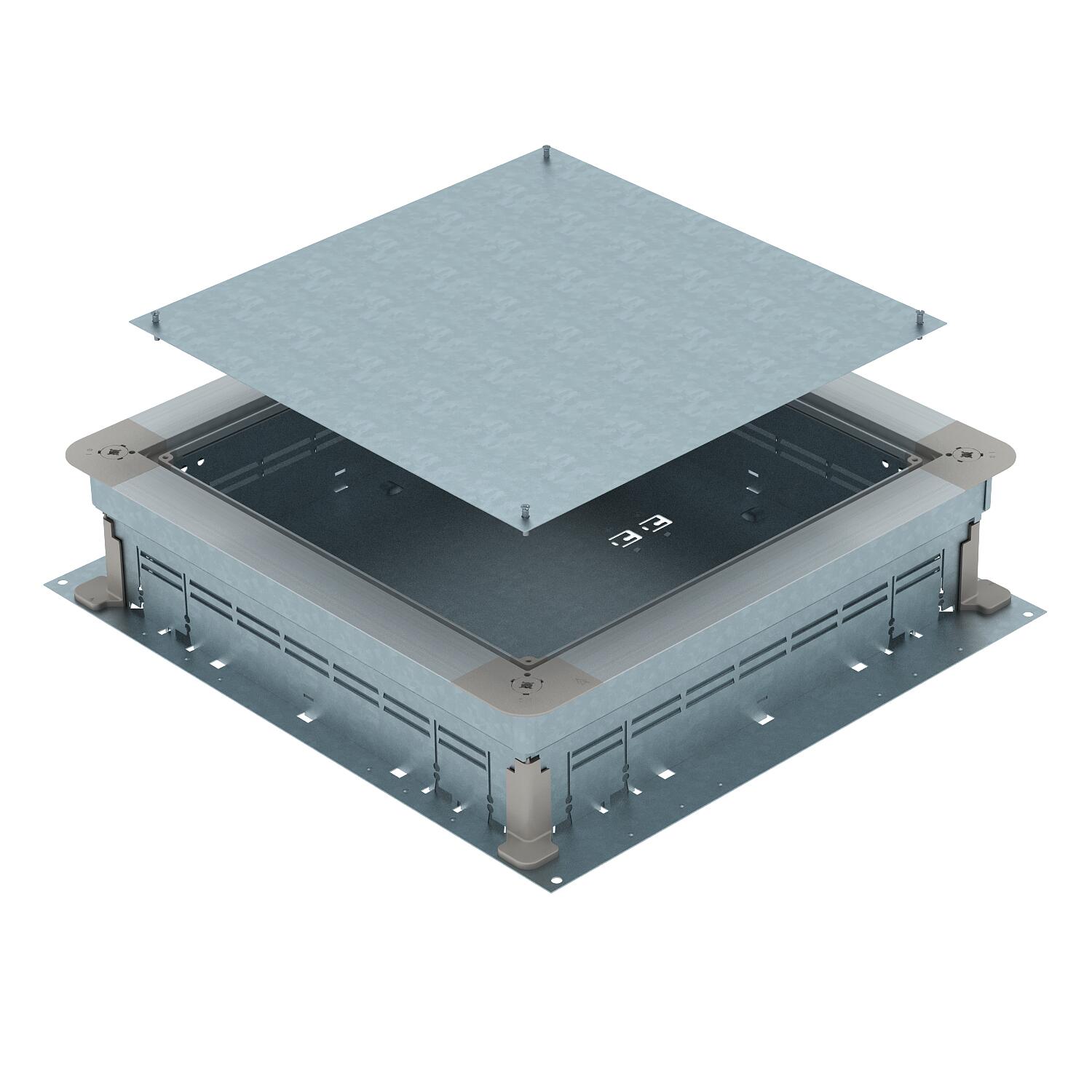

Podtalna prehodna in razdelilna doza za talne instalacijske kanale, prekrite z estrihom, s stranskimi stenami iz jeklene pločevine. Za montažo vgradnih enot v montažne pokrove (treba naročiti posebej). Mogoče jo je brezstopenjsko nivelirati na nazivno višino estriha (možno je hitro niveliranje), estrih pa je mogoče izdelati vezno z drenažnim robom estriha. Z zvočno-tehnično možnostjo razklopitve po položitvi estriha in s sistemskim priborom uporabna tudi za pod težko obremenitvijo.

Stranice so pripravljene za kanale širine 250 in 350 mm.

Tehnični podatki

Tehnični podatki

Dimenzija	510x467x115
Izvedba pokrova	univerzalno
Ločljivo	da
Maks. območje niveliranja	170 mm
Maks. širina kanal	350 mm
Maks. višina estriha	170 mm
Maks. višina kanala	48 mm
Material	Jeklo
Min. območje niveliranja	115 mm
Min. širina kanala	190 mm
Min. višina estriha	115 mm

Min. višina kanala	28 mm
Minimalna višina estriha	115
Možnost vgradnje tesnila	da
Nazivna velikost	350 mm
Površina	neprekinjeno cinkano v ognju
Primerno za talni kanal, prekrit z estrihom	da
Primerno za zaprti talni kanal v višini estriha	ne
Talna pločevina	da
Vgradna odprtina za nadtalno dozo	ne
za priključek cevi	ne

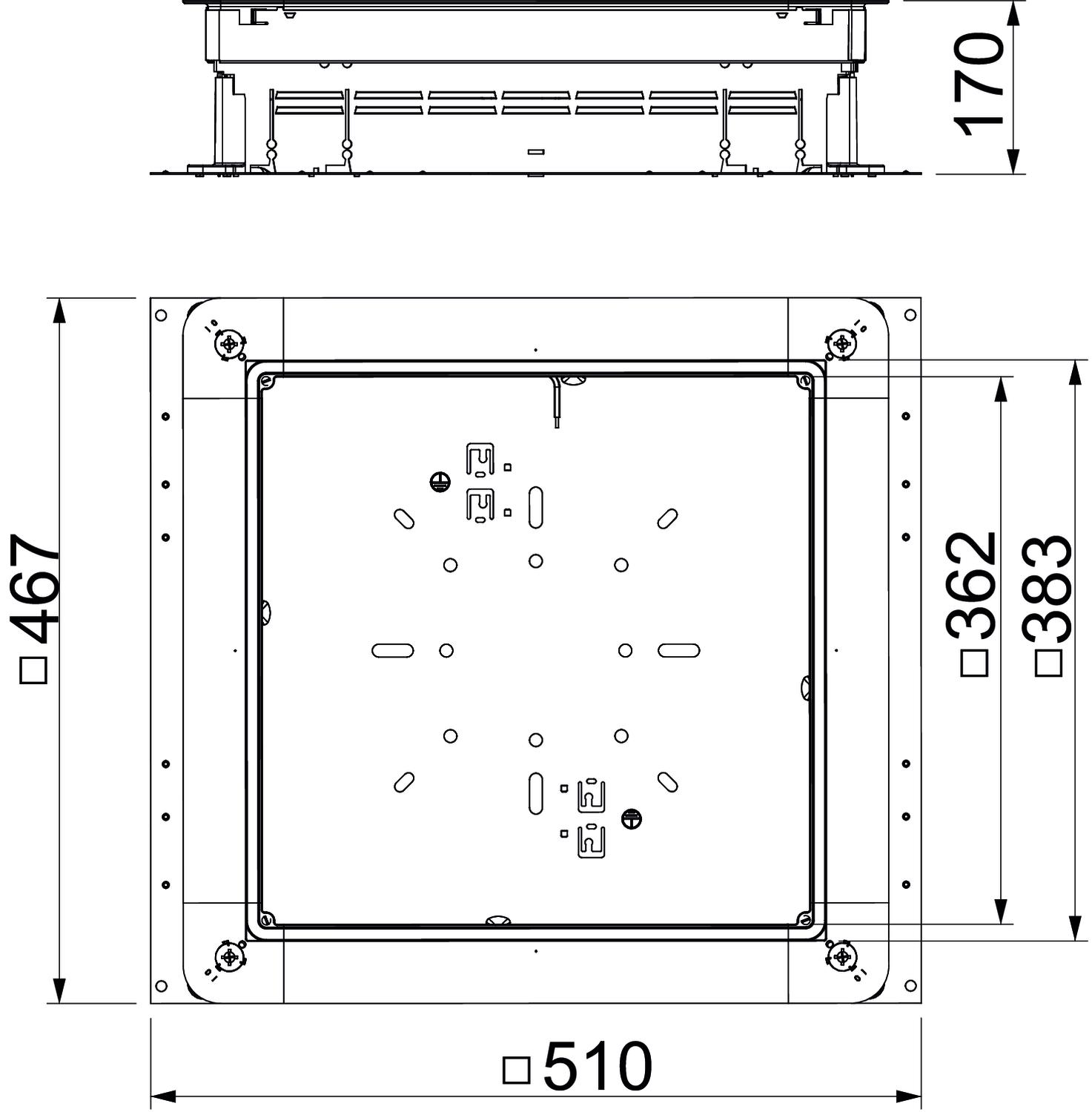

Dimenzije

Mera a	362 mm
Mera A	467 mm

Mera B	510 mm
Mera b	383 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,8771 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-04-02T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	11,8771 kg CO₂e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. višina estriha	Maks. višina estriha	Min. višina kanala	Maks. višina kanala	Izvedba pokrova	Nazivna velikost	Št. art.	Količina	Min. prodajna enota
UZD 115170 350-3	115 mm	170 mm	28 mm	48 mm	univerzalno	350 mm	7410047	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Sponka za zaščitni vodnik	8AWR	6288704	Kos	10 Kos
Montažni pokrov 350, nazivna velikost 4	DUG 350-3 4	7400505	Kos	1 Kos
Montažni pokrov 350, nazivna velikost 6	DUG 350-3 6	7400509	Kos	1 Kos
Montažni pokrov 350, nazivna velikost 9	DUG 350-3 9	7400513	Kos	1 Kos
Montažni pokrov 350, nazivna velikost R4	DUG 350-3 R4	7400517	Kos	1 Kos
Montažni pokrov 350, nazivna velikost R7	DUG 350-3 R7	7400533	Kos	1 Kos
Montažni pokrov 350, nazivna velikost R9	DUG 350-3 R9	7400549	Kos	1 Kos
Slepi pokrov za UZD350-3	DU 350-2	7400577	Kos	1 Kos
