US 7-stropni nosilec A2
Št. art. 6338631 | EAN 4012196185597
- Opis izdelka
-
Opis izdelkaStropni nosilec (U-profil) s privarjeno nosilno ploščo.
Za pritrjevanje na vodoravne betonske strope in jeklene nosilce. Pri uporabi konzole širine 400 mm ali montaži konzole na koncu stropnega nosilca se priporoča uporaba distančnika tip DSK 61.
-
- Tehnični podatki
-
Tehnični podatki
Barva legirano jeklo Debelina materiala 4 mm Dimenzija 70x50x500 Dolžina 500 mm Dolžina konzole 200 8,3 kN Dolžina konzole 400 5 kN Dolžina konzole 600 3,5 kN Izvedba U-profil Material Nerjaveče jeklo 1.4301 največja natezna obremenitev 11 kN Odtis CO2 (GWP) od zibelke do vrat 16,9844 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Širina 70 mm Višina 50 mm Vrsta perforacije 3 strani perforirane Tehnični podatki

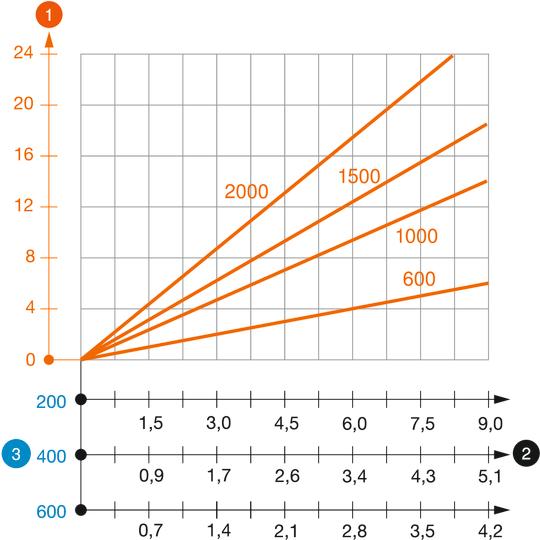

Load diagram, U support, type US 7 K VA
-
Bending of the end of the suspended support at permitted bracket load
-
Dovoljena obremenitev konzole v kN
-
Dolžina konzole v mm
-
Load curves with support lengths in mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
U-nosilec spojk A2
VUS 7 A2 6018408 1 Kos
Zaščitni pokrov
US 7 KS OR 6338497 20 Kos
Torban vijak s podložko in matico A2
FRS 12x25 A2 6406750 25 Kos
Distančnik DSK 61 A2
DSK 61 A2 6416527 10 Kos - Prenosi
-
Podatkovni list US 7 K 50 A2 / 6338631 , 0.28MB , pdfEU-Izjava o skladnosti US 7 K 50 A2 / 6338631 , 0.12MB , pdfZK Izjava o skladnosti US 7 K 50 A2 / 6338631 , 0.09MB , pdfREACH Izjava o skladnosti US 7 K 50 A2 / 6338631 , 0.12MB , pdfRoHS Izjava o skladnosti US 7 K 50 A2 / 6338631 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) US 7 K 50 A2 / 6338631 , 1.48MB , pdfNavodila za montažo Navodila za montažo U-profilov , 2.02MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
