US 5-stropni nosilec A2
Št. art. 6341370 | EAN 4012196350414
- Opis izdelka
-
Opis izdelkaStropni nosilec (U-profil) s privarjeno nosilno ploščo.
Za pritrjevanje na vodoravne betonske strope in jeklene nosilce. Pri uporabi konzole širine 400 mm ali montaži konzole na koncu stropnega nosilca se priporoča uporaba distančnika tip DSK 45.
-
- Tehnični podatki
-
Tehnični podatki
Barva legirano jeklo Debelina materiala 2,5 mm Dimenzija 50x50x500 Dolžina 500 mm Dolžina konzole 200 5,75 kN Dolžina konzole 400 3,1 kN Dolžina konzole 600 2,2 kN Izvedba U-profil Material Nerjaveče jeklo 1.4301 največja natezna obremenitev 10 kN Odtis CO2 (GWP) od zibelke do vrat 8,6712 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Širina 50 mm Višina 50 mm Tehnični podatki

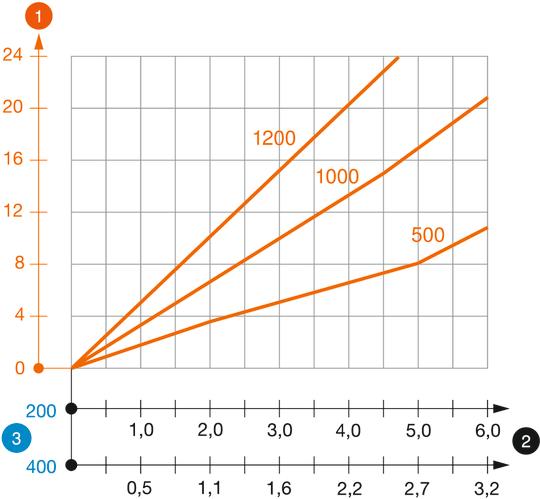

Load diagram, U support, type US 5 K VA
-
Bending of the end of the suspended support at permitted bracket load
-
Dovoljena obremenitev konzole v kN
-
Dolžina konzole v mm
-
Load curves with support lengths in mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Zaščitni pokrov
US 5 KS OR 6338462 20 Kos
Torban vijak s podložko in matico A2
FRS 10x25 A2 6406718 50 Kos
Distančnik A2
DSK 45 A2 6416489 10 Kos
Šestrobi vijak s podložko in matico VA
SKS 10x90 A2 6418255 20 Kos - Prenosi
-
Podatkovni list US 5 K 50 A2 / 6341370 , 0.26MB , pdfEU-Izjava o skladnosti US 5 K 50 A2 / 6341370 , 0.12MB , pdfZK Izjava o skladnosti US 5 K 50 A2 / 6341370 , 0.09MB , pdfREACH Izjava o skladnosti US 5 K 50 A2 / 6341370 , 0.12MB , pdfRoHS Izjava o skladnosti US 5 K 50 A2 / 6341370 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) US 5 K 50 A2 / 6341370 , 1.48MB , pdfNavodila za montažo Navodila za montažo U-profilov , 2.02MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
