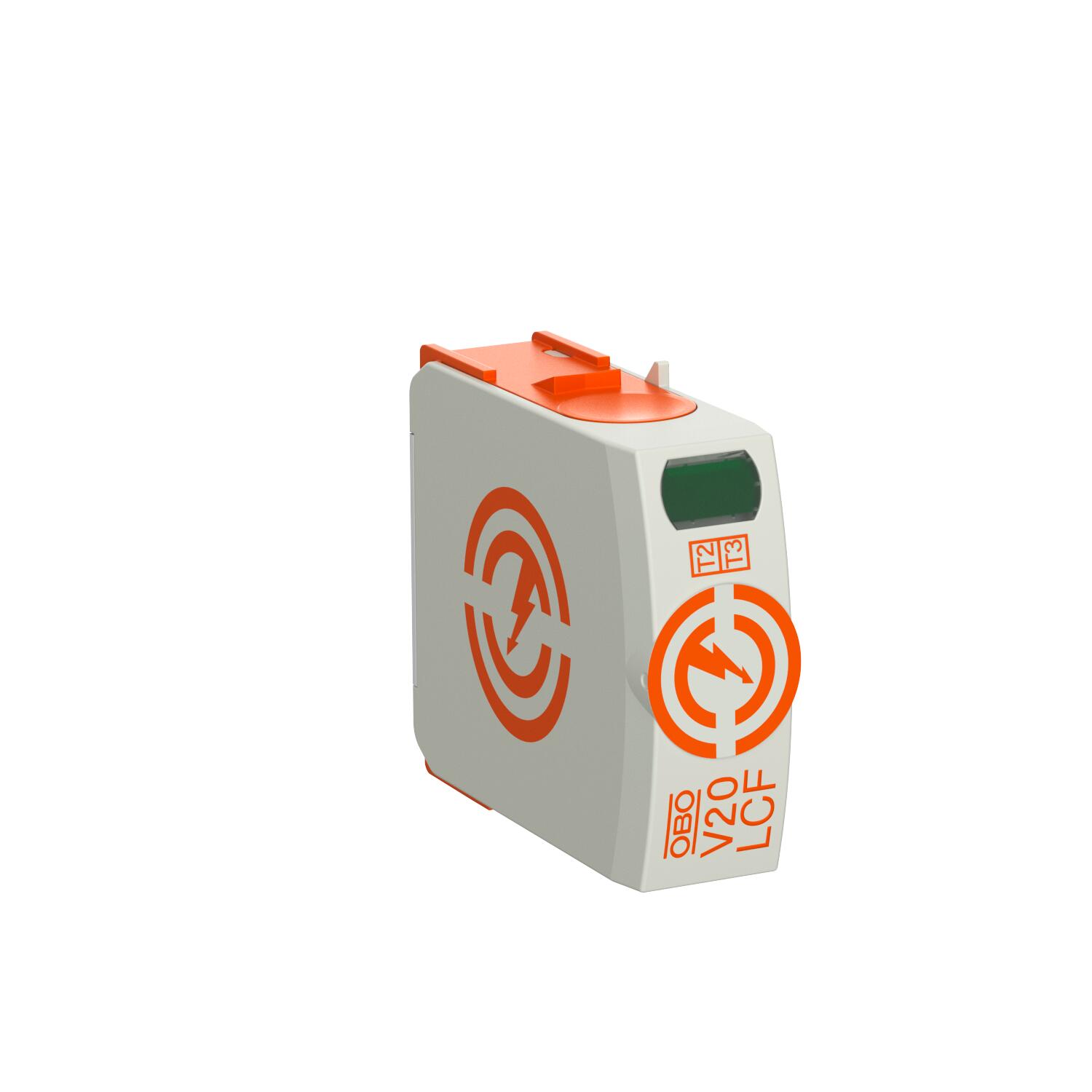

Upper part, surge arrester V20

Št. art. 5095524 | EAN 4012196818747

Št. art. / Tip

Izvedba polov

Najvišja trajna napetost AC

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Prenapetostni odvodnik tip 2

• Za izenačitev potenciala zaščite pred udarom strele po VDE 0100-443 (IEC 60364-4-44)

• Zmogljivost odvajanja do 40 kA (8/20) na pol

• Modularni vtični odvodnik s termično varovalko in optičnim prikazom funkcije

• Mehanizem za zaklepanje z zaštito pred vibracijami in napačnim spajanjem vložkov različnih

napetosti

• Plastika po UL 94 V-0

• Različice FS imajo daljinsko signalizacijo s kontaktom brez potenciala

Uporaba: izenačitev potenciala v glavnih in dodatnih razdelilnih omaricah.

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	280V
Dovoljenja	VDE, KEMA, UL, ÖVE
Integrirana predvarovalka	ne
Izpihano	ne
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom	50 kA eff
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	160 A gL/gG
Maks. presek fleksibilnega voda (finožilni)	35 mm²
Maks. presek fleksibilnega voda (finožilni)	2 AWG
Maks. presek togega voda (eno-/večžilni)	2 AWG
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maks. priključni presek sponk FM	16 AWG
Maks. priključni presek sponk FM	1,5 mm²
Maks. temperaturno območje uporabe	80 °C
Maksimalna pred-varovalka	160 A
Maksimalni odvodni udarni tok (8/20 μs)	40 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N]	40 kA
Maksimalni odvodni udarni tok (8/20 μs) [N-PE]	60 kA
Material ohišja	PA UL 94 V-0
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	16 AWG
Min. presek fleksibilnega voda (finožilni)	1,5 mm²

Min. presek togega voda (eno-/večžilni)	1,5 mm²
Min. presek togega voda (eno-/večžilni)	16 AWG
Min. priključni presek sponk FM	0,5 mm²
Min. priključni presek sponk FM	21 AWG
Min. temperaturno območje uporabe	-40 °C
Minimalna razdalja	1,5 mm
Način montaže	U-profil 35 mm
Navor	4 Nm
Nazivni odvodni udarni tok (8/20 µs)	20 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	20 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE)	40 kA
Oblika omrežja	drugo
Odporen proti kratkemu stiku	da
Odtis CO2 (GWP) od zibelke do vrat	0,3261 kg CO2e / 1 Kos
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2
SPD po IEC 61643-1	class II
SPD po UL 1449	Tip 4
Stikalna moč AC	230 V; 0,5 A
Stikalna moč DC	230 V; 0,1 A / 75 V; 0,5 A
Vrsta zaščite	IP20
