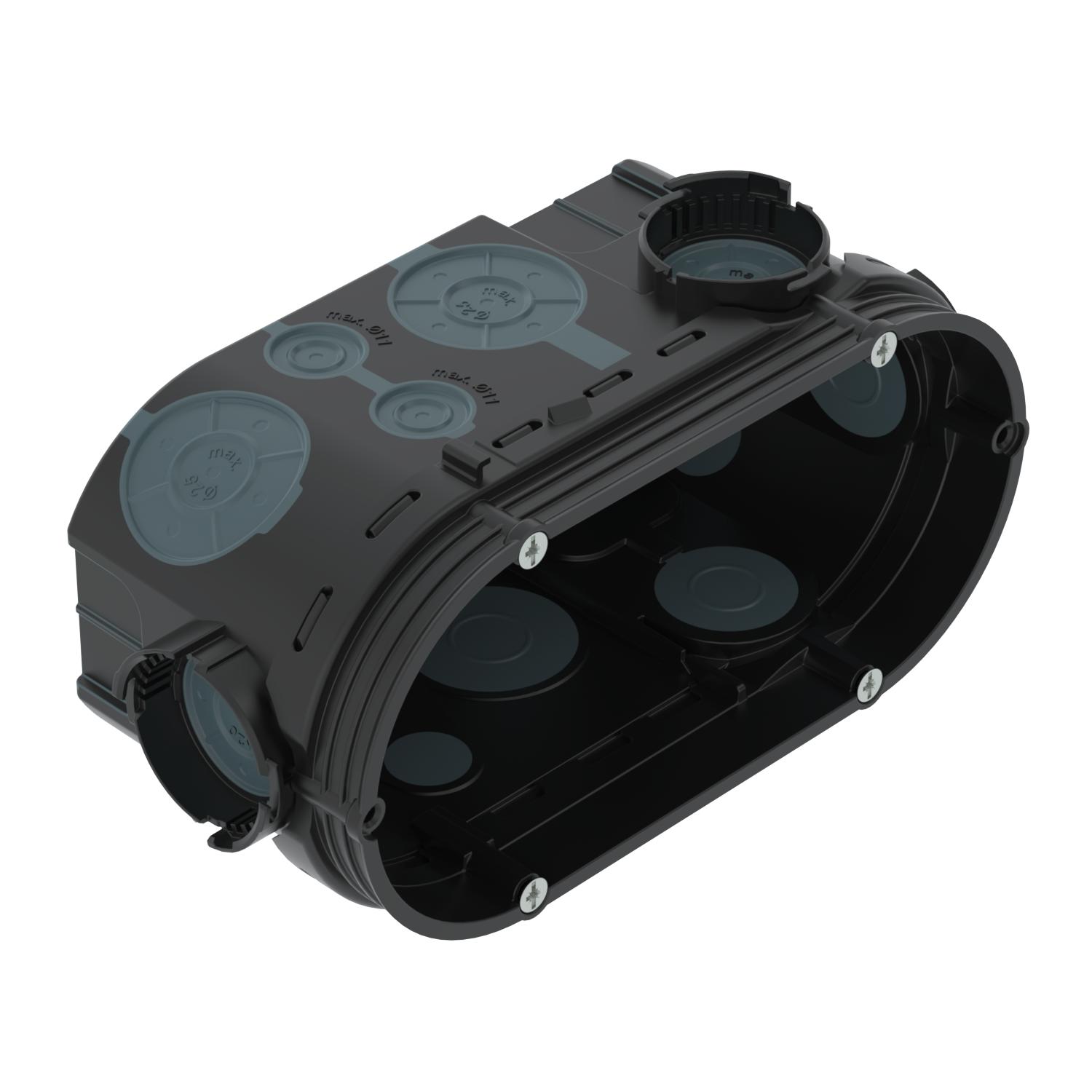

UP, podometna povezovalna doza za naprave 66, dvojna izvedba, zrakotesna
Št. art. 2003723 | EAN 4012196856558
- Opis izdelka
-
Opis izdelkaDvojna priključna, podometna doza z zrakotesnimi membranskimi uvodnicami za uporabo pri zidanju z vgradno globino najmanj 67 mm.
• S 4 povezovalnimi podporniki z baojnetnim zapiralom in možnostjo priključka
• 4 kombiniranih cevnih uvodnice s Ø 20 in 25 mm
• 4 uvodnic s Ø do 20 mm
• 14 uvodnic s Ø do 11 mm
• 2 uvodnici s Ø do20 mm v tleh
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.
-
- Tehnični podatki
-
Tehnični podatki
Barva globoko črna/modro-siva Brez halogenov da Cevne uvodnice s Ø 20 mm 6 Dimenzija 2x Ø61xH67mm Kombinirane uvodnice Ø 20/25 mm 4 Maks. nazivni presek 2,5 mm² Material Polipropilen/termoplastični elastomer Merilna napetost 400 V Min. nazivni presek 1,5 mm² Oblika ovalno ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 650 °C Pokrov brez Pritrditev naprav Vijaki ali razširljivi kremplji Pritrditev pokrova Vijaki S spono za žebelj ne Število uvodnic 24 Udarna trdnost ne Uvodnica od zadaj da Vrsta skoznjika v ohišju Uvodna membrana Vrsta uvodnice Kabli NYM, podatkovni kabli in valovite cevi Vrsta zaščite IP30 Z vijaki da Za premer cevi 20/25 mm Zrakotesen da Dimenzije

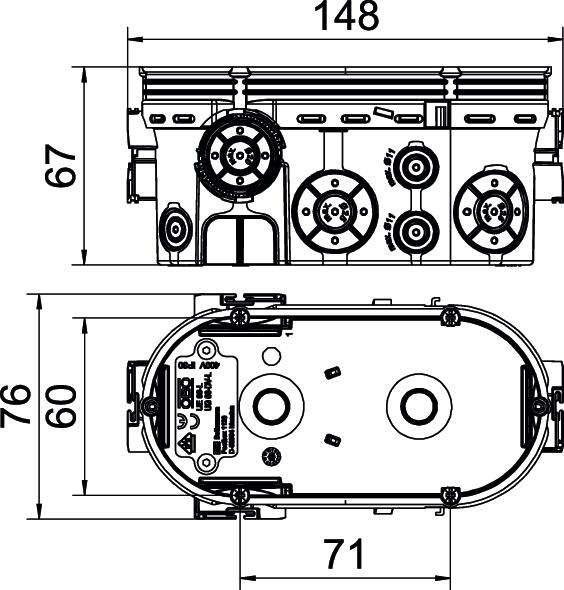

Dolžina 148 mm Širina 68 mm Višina 67 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,2195 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 0,2195 kg CO2e / 1 Kos Materiali in embalaža
Recycled material content 80 % - Vsi tipi
- Prenosi
-
EU-Izjava o skladnosti UG 66-DV-L / 2003723 , 0.13MB , pdfREACH Izjava o skladnosti UG 66-DV-L / 2003723 , 0.13MB , pdfRoHS Izjava o skladnosti UG 66-DV-L / 2003723 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki UG , 0.32MB , pdfNavodila za montažo Navodila za montažo podometnih doz (UP) , 12.98MB , pdf
