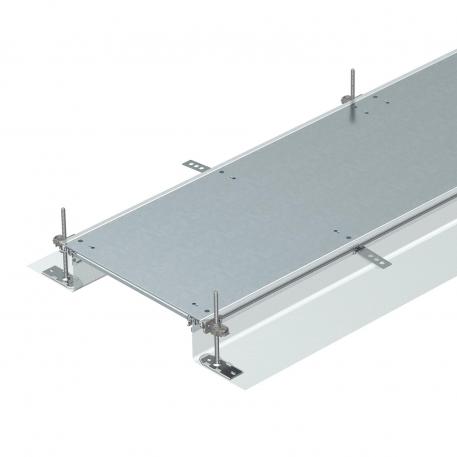

Trunking unit, blank, locking, height 40−140 mm 2400 | 200 | 40 | 140 | 3

Trunking unit, blank, locking, height 40−140 mm

Št. art. 7424040 | EAN 4012195243113

Št. art. / Tip

Dolžina	2400 mm

Širina

Min. višina kanala	40 mm

Maks. višina kanala

Pokrovi	3

Opis izdelka

Opis izdelka

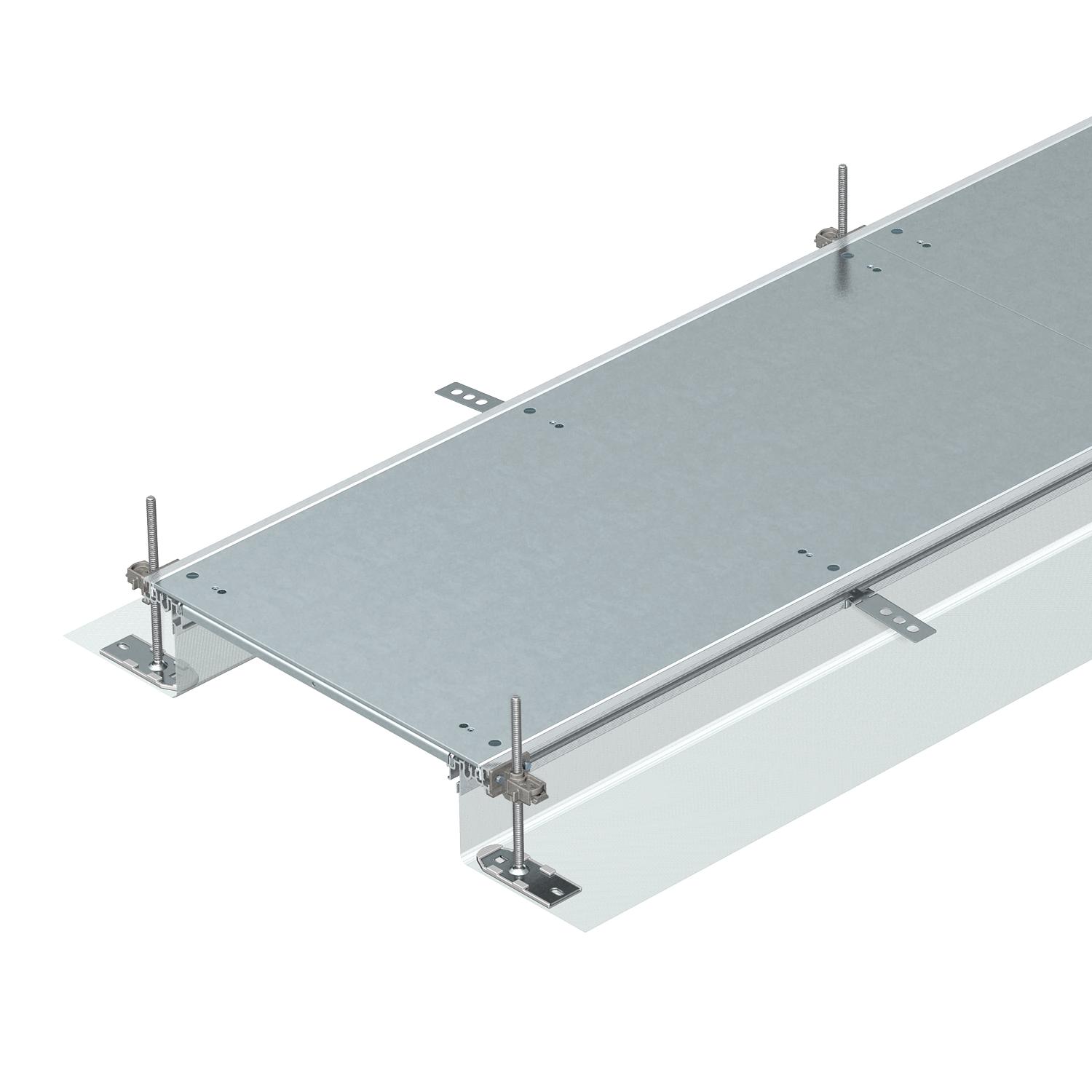

Ready-to-mount trunking unit for cable routing consisting of 3 self-locking blind lids, 2 side profiles with attached flexible side wall made of metal mesh, floor covering contact profiles with a height H of 3 mm. The scope of delivery contains 6 height-adjustable fixing brackets, 6 screed anchors and 3 lid butt seals (for nominal trunking widths 200, 300 and 400) or 6 lid butt supports (for nominal trunking widths 500 and 600). The essential levelling units (observe height adjustment) for the 500 and 600 lid supports are not contained in the scope of delivery and should be ordered separately. The trunking lids are screwed up to and including the nominal width 400, pre-mounted with locking springs.

Tehnični podatki

Tehnični podatki

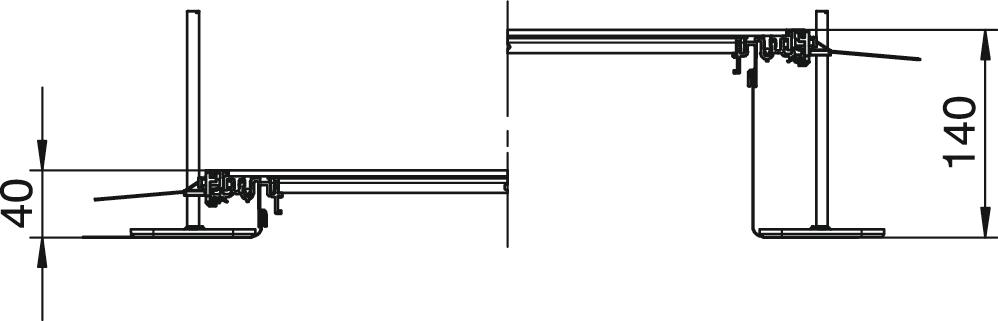

Dimenzija	2400x200x140
Dolžina	2400 mm
Jakost materiala pokrova	4
Ločljivo	da
Maks. območje niveliranja	140 mm
Maks. višina kanala	140 mm
Material	Jeklo
Min. območje niveliranja	40 mm
Min. višina kanala	40 mm
Minimalna višina estriha	40
Montažna odprtina	brez
Možnost vgradnje tesnila	da
Nega tal	mokro
Odtis CO2 (GWP) od zibelke do vrat	46,7371 kg CO2e / 1 Meter

Pokrov montažne odprtine	ne
Pokrovi	3
Površina	neprekinjeno cinkano v ognju
Primerno za dilatacijski stik	ne
Pritrditev pokrova z zapahom	da
S pregrado	ne
S priključno odprtino	ne
Širina	200 mm
Snemljiv pokrov	da
Talna pločevina	ne
Vgradna odprtina za nadtalno dozo	ne
Z izbočino	da
Z izenačitvijo potenciala	ne

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Min. višina kanala	Maks. višina kanala	Pokrovi	Št. art.	Količina	Min. prodajna enota
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m

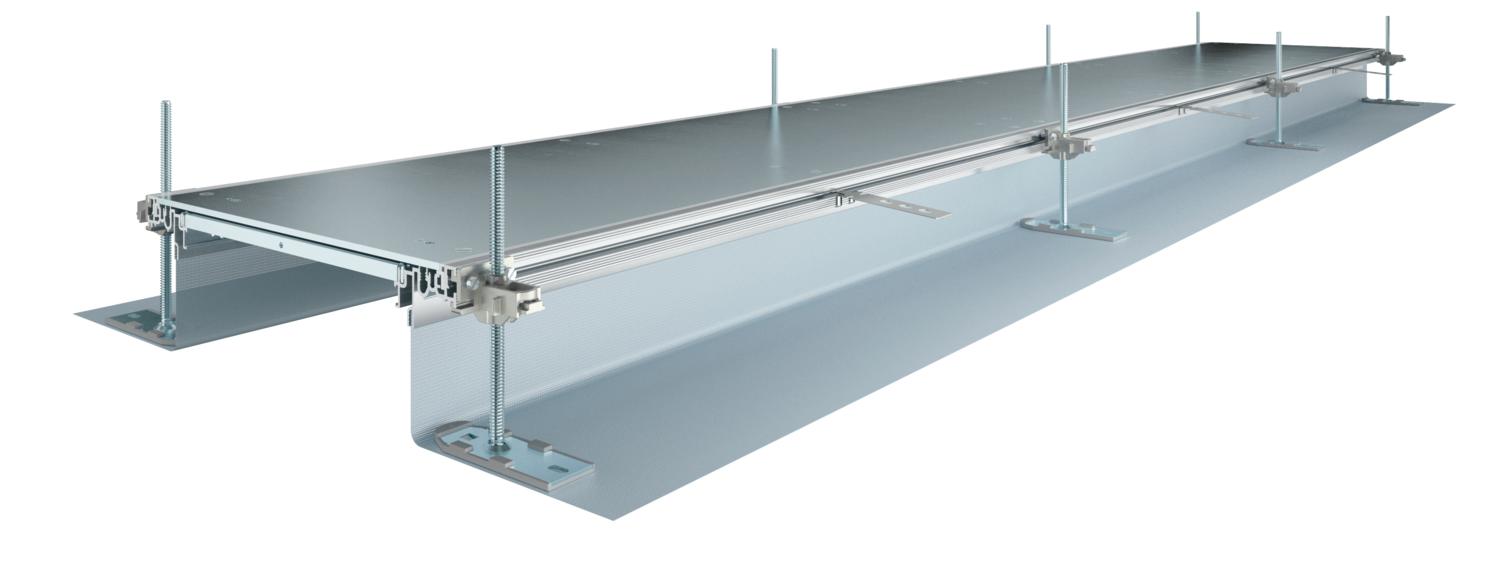

OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

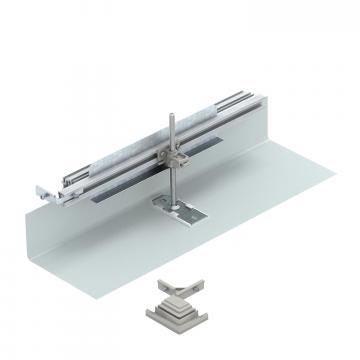

Construction set for 90° angle to left, height 40−150 mm	OKA-G20040150FBL	7423950	Kos	1 Kos

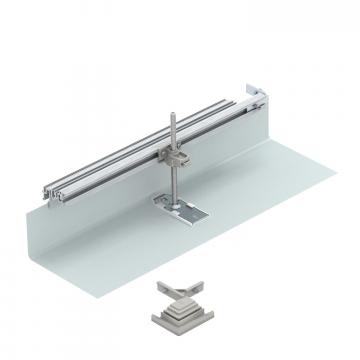

Construction set for 90° angle to right, height 40−150 mm	OKA-G20040150FBR	7423970	Kos	1 Kos
Trunking end piece, height 40−150 mm	OKA-G20040150ES	7424280	Kos	1 Kos

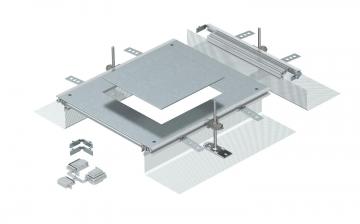

Extension unit for GES9, height 40−140 mm	OKA-G A 40140 9	7424324	Kos	1 Kos

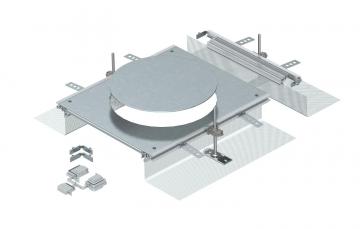

Extension unit for GESR9, height 40−140 mm	OKA-G A 40140R9	7424326	Kos	1 Kos
Construction set for trunking T branch and intersection	OKA FB2 TX	7424821	Kos	1 Kos

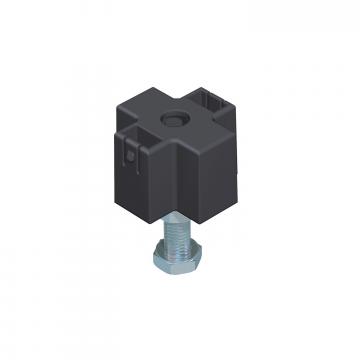

Height adjustment unit for lid butt support, trunking height 40-70 mm	NE DSU2 4030	7424840	Kos	3 Kos
Sponka za zaščitni vodnik	8AWR	6288704	Kos	10 Kos

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m

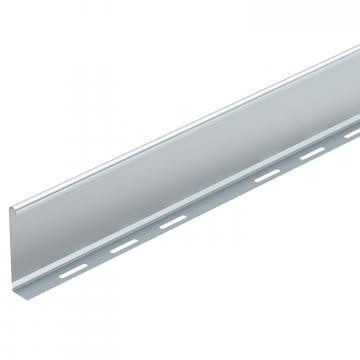

Pregrada 110 FS	TSG 110 FS	6062122	m	3 m

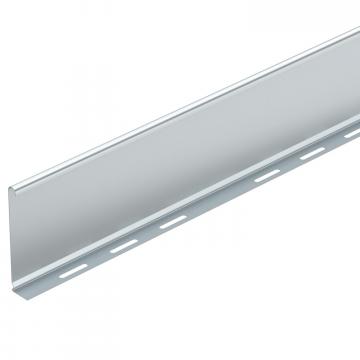

Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Vakuumski privzdigovalec, 300 N	WZ 1029	7408634	Kos	1 Kos
