Trunking unit, blank, height 40−70 mm 2400 | 400 | 40 | 70 | 3
morepic-1 morepic-2

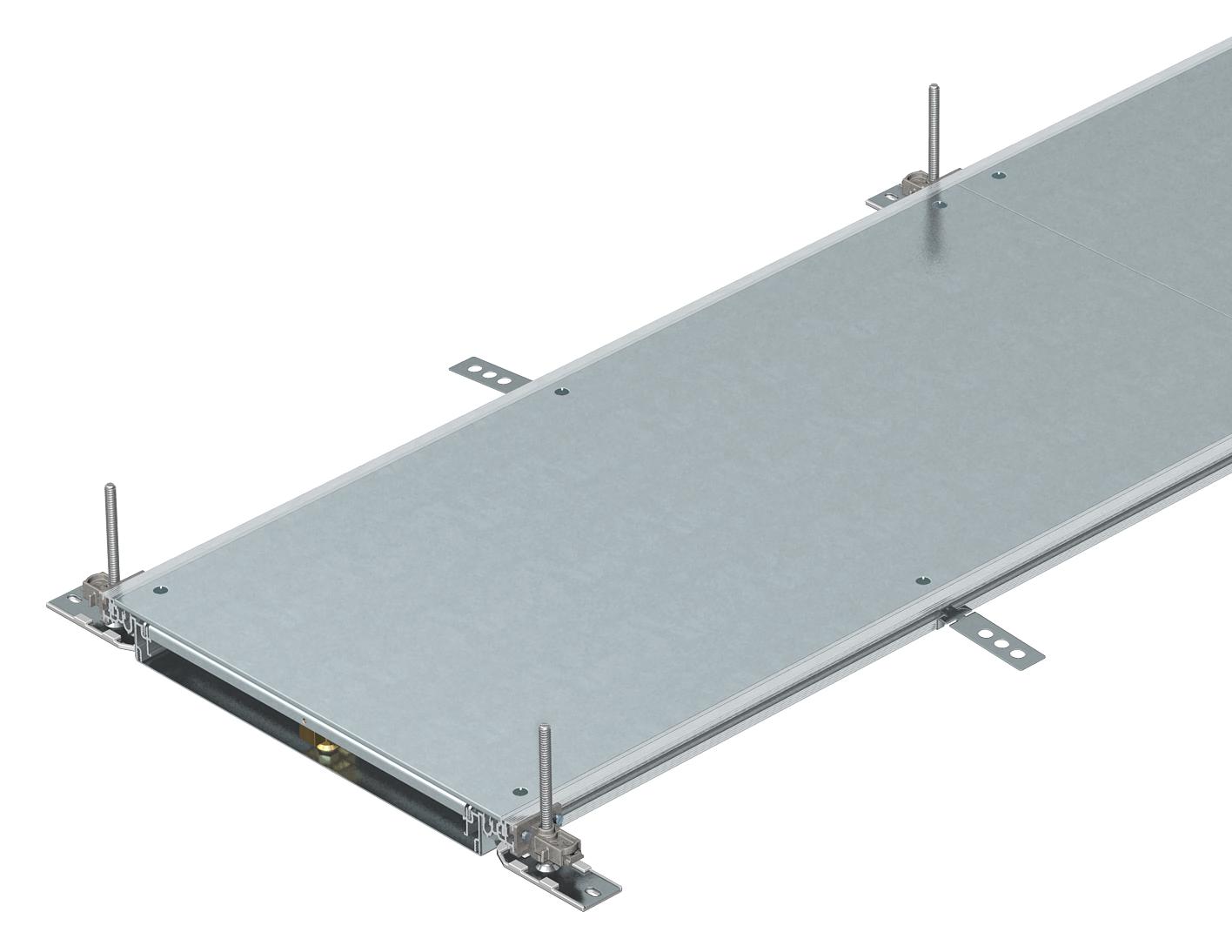

Trunking unit, blank, height 40−70 mm

Št. art. 7424404 | EAN 4012195244141

7424404 / OKA-W4004030
2400 mm
400 mm
40 mm
70 mm
3
Opis izdelka
Opis izdelka
Ready-to-mount trunking unit with three blanking lids for cable laying, consisting of the trunking base (floor trough with side and floor covering contact profiles) and trunking lid. Floor trough with holding straps for self-contacting mounting of separating retainers. The scope of delivery contains 6 height-adjustable fixing brackets, 6 screed anchors and lid butt seals (3x for nominal trunking widths of 200 and 300) or height-adjustable lid butt supports: 3x for nominal trunking width 400 and 6x for nominal trunking widths 500 and 600. Trunking lid screwed on for delivery.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

Dimenzija 2400x400x40
Dolžina 2400 mm
Jakost materiala pokrova 4
Korisni presjek 6200 mm²
Ločljivo ne

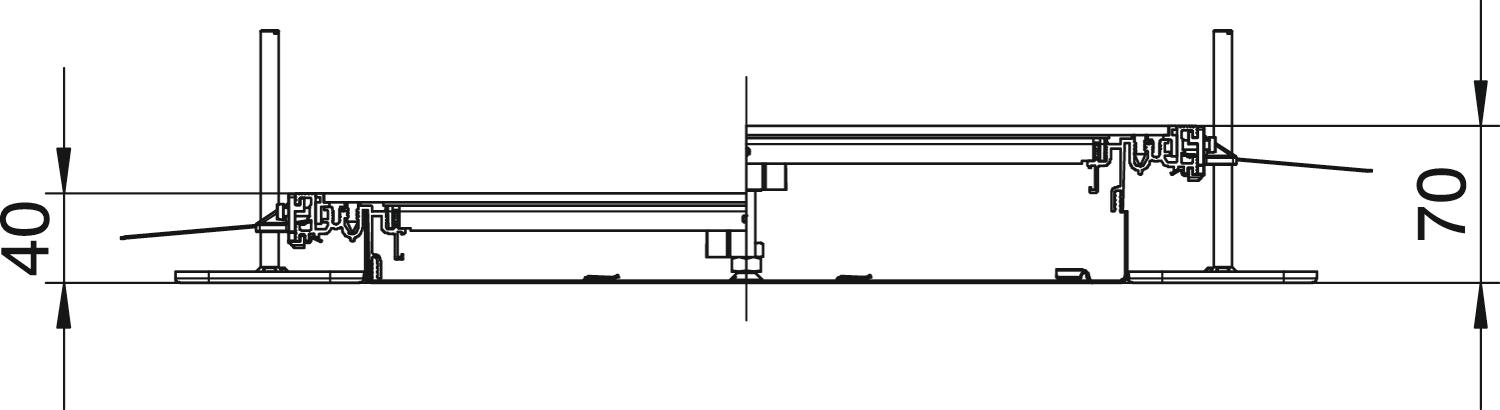

Maks. območje niveliranja 70 mm
Maks. višina kanala 70 mm
Material Jeklo
Min. območje niveliranja 40 mm
Min. višina kanala 40 mm
Minimalna višina estriha 40
Montažna odprtina brez
Možnost vgradnje tesnila da
Pokrov montažne odprtine ne
Pokrovi 3
Površina neprekinjeno cinkano v ognju
Primerno za dilatacijski stik ne
Pritrditev pokrova z zapahom ne
Pritrditev pregrade zapahniti
S pregrado ne
S priključno odprtino ne
Širina 400 mm
Snemljiv pokrov da
Število potegov 3 St.
Število predvidenih vgradnih enot 3
Število vtičnih ločilnih pregrad 2
Talna pločevina da
Vgradna odprtina za nadtalno dozo ne
Z izbočino da
Z izenačitvijo potenciala ne
Vsi tipi

Vsi tipi

Tip Dolžina Širina Min. višina kanala Maks. višina kanala Pokrovi Št. art. Količina Min. prodajna enota
OKA-W4004030 2400 mm 400 mm 40 mm 70 mm 3 7424404
2,4 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota

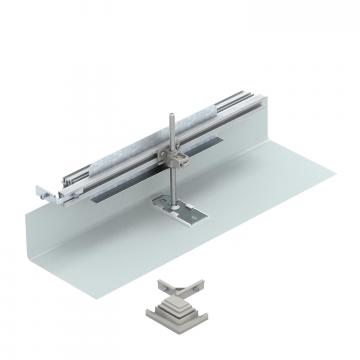

Construction set for 90° angle to left, height 40−150 mm Construction set for 90° angle to left, height 40−150 mm OKA-G40040150FBL 7423954
1 Kos

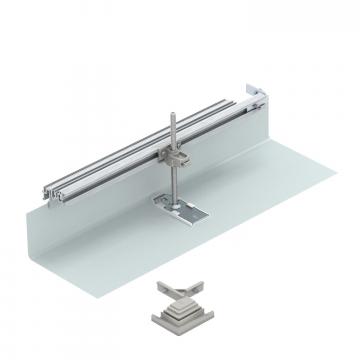

Construction set for 90° angle to right, height 40−150 mm Construction set for 90° angle to right, height 40−150 mm OKA-G40040150FBR 7423974
1 Kos

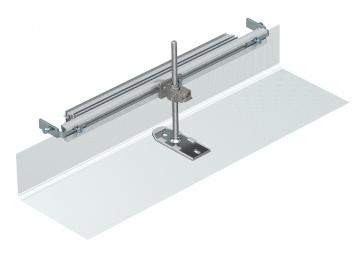

Trunking end piece, height 40−150 mm Trunking end piece, height 40−150 mm OKA-G40040150ES 7424284
1 Kos

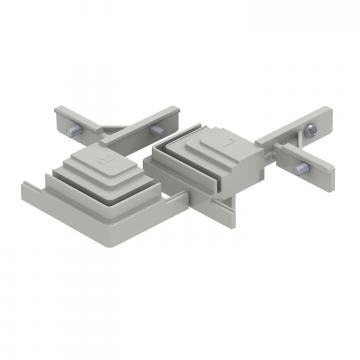

Construction set for trunking T branch and intersection Construction set for trunking T branch and intersection OKA FB2 TX 7424821
1 Kos
Sponka za zaščitni vodnik Sponka za zaščitni vodnik 8AWR 6288704
10 Kos

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N Vakuumski privzdigovalec, 300 N WZ 1029 7408634
1 Kos
