TP support FS
Št. art. 6364322 | EAN 4012196199334
- Opis izdelka
-
Opis izdelkaTP-profil za pritrditev na vodoravne betonske strope.
Če se profil pritrdi na strop ali se profili privijejo drug na drugega, da se ojači glava, je treba zaradi stabilnost vedno uporabiti distančnik tipa DS 4.
Pomembno: Kot konzolo uporabite samo do dolžine 345 mm.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Dimenzija L445mm Dolžina 445 mm Izvedba S-profil Material Jeklo Mera H 120 mm Mera L 445 mm Odtis CO2 (GWP) od zibelke do vrat 1,7223 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Širina 60 mm Višina 120 mm Tehnični podatki

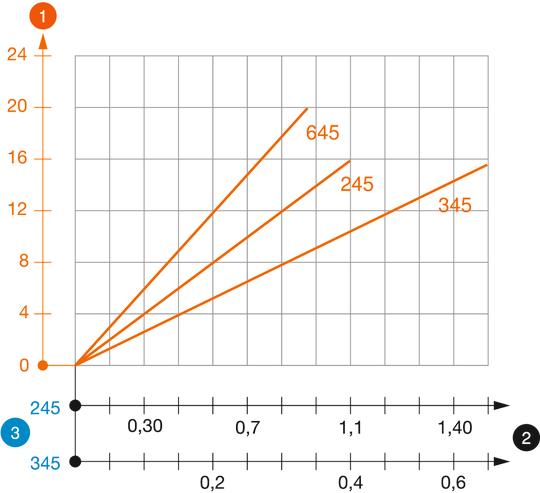

Load diagram, TP support, type TPS
-
Bending of the end of the suspended support at permitted bracket load
-
Dovoljena obremenitev konzole v kN
-
Dolžina konzole v mm
-
Load curves with support lengths in mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Zaščitni pokrov
TPS KS OR 6364625 10 Kos
Torban vijak s podloško in matico F
FRS 10x25 TPS F 6407536 50 Kos
Distančnik FS
DS 4 FS 6416551 20 Kos - Prenosi
-
Podatkovni list TPS 445 FS / 6364322 , 0.22MB , pdfEU-Izjava o skladnosti TPS 445 FS / 6364322 , 0.10MB , pdfZK Izjava o skladnosti TPS 445 FS / 6364322 , 0.09MB , pdfREACH Izjava o skladnosti TPS 445 FS / 6364322 , 0.12MB , pdfRoHS Izjava o skladnosti TPS 445 FS / 6364322 , 0.09MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdfNavodila za montažo Navodila za montažo TP-profilov , 0.04MB , pdf
