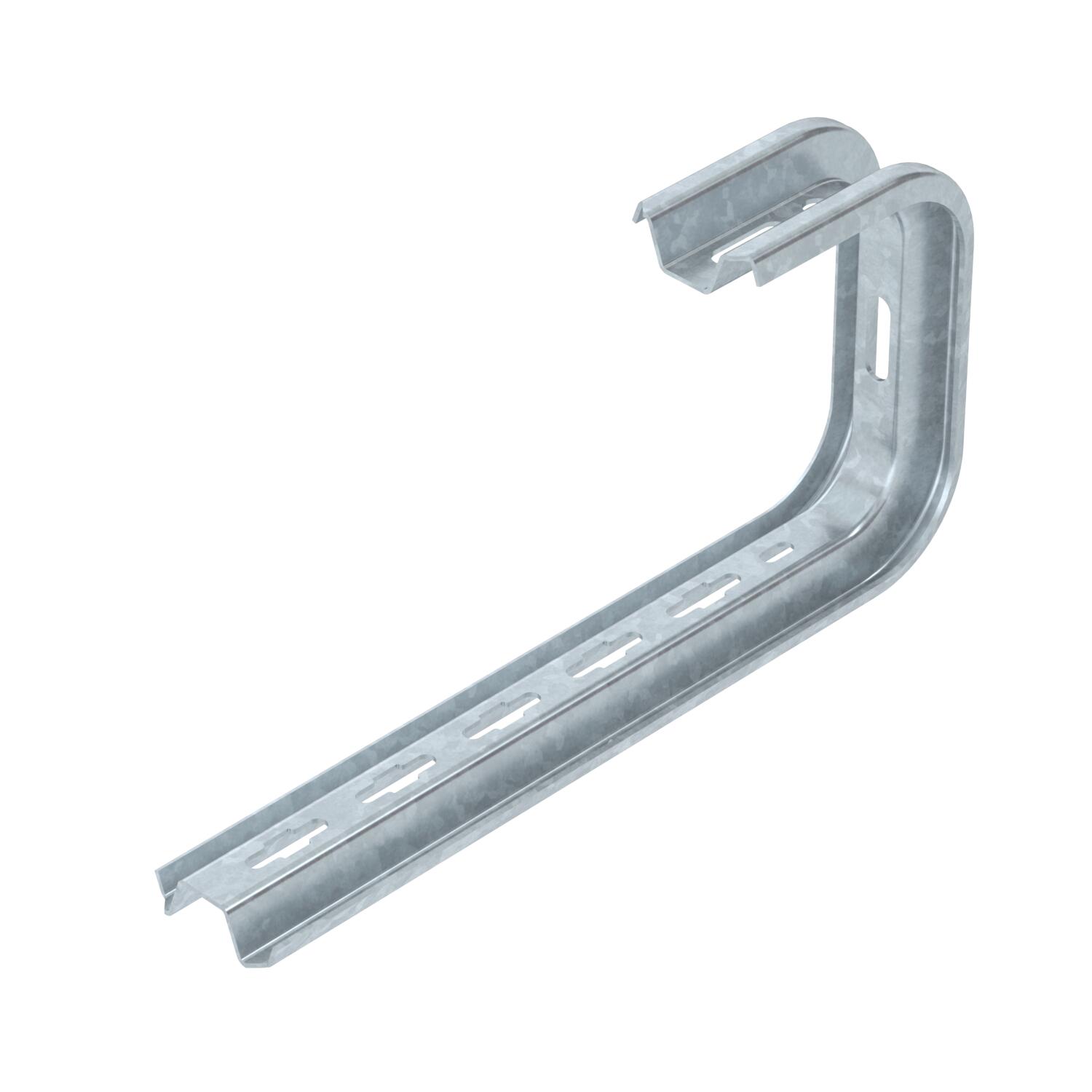

TP-stenski in stropni nosilec FT
Št. art. 6363869 | EAN 4012195076896
- Opis izdelka
-
Opis izdelkaStenska in stropna stremena TP za univerzalno pritrjevanje v stavbah.
Pomembno! Če nosilec pritrdite neposredno na steno ali strop, zaradi stabilnosti vedno uporabljajte distančnik tipa DS 4.
Maks. višina stranice sistema nosilcev kablov 60 mm.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Dimenzija B345mm F v kN stena 0,55 kN F v kN strop 0,5 kN Izvedba Streme za obešanje (C-streme) Material Jeklo Ohranitev delovanja naprav ne Površina vroče pocinkano Primerno za kabelski kanal da Primerno za kabelsko lestev da Primerno za mrežni kanal da Serija proizvodov TP Series Skladen z ROHS da za širino maks. 300 mm za širino min. 300 Dimenzije

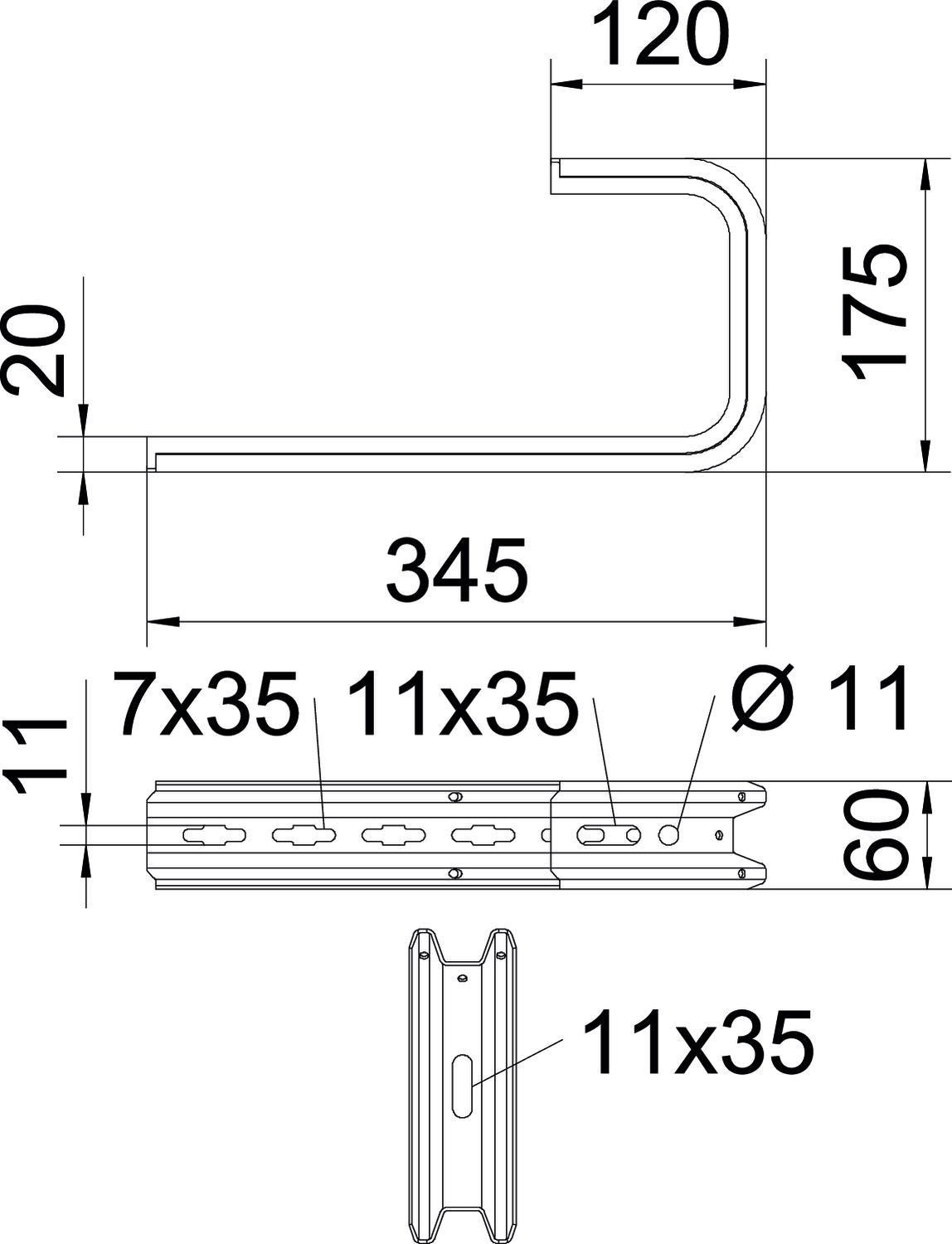

Dolžina 345 mm Mera B 345 mm Mera H 175 mm Širina 345 mm Višina 60 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,7466 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 1,7466 kg CO2e / 1 Kos Tehnični podatki
Diagram obremenitve za streme za strop TPD
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
Podatkovni list TPD 345 FT / 6363869 , 0.28MB , pdfEU-Izjava o skladnosti TPD 345 FT / 6363869 , 0.12MB , pdfREACH Izjava o skladnosti TPD 345 FT / 6363869 , 0.12MB , pdfRoHS Izjava o skladnosti TPD 345 FT / 6363869 , 0.13MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
