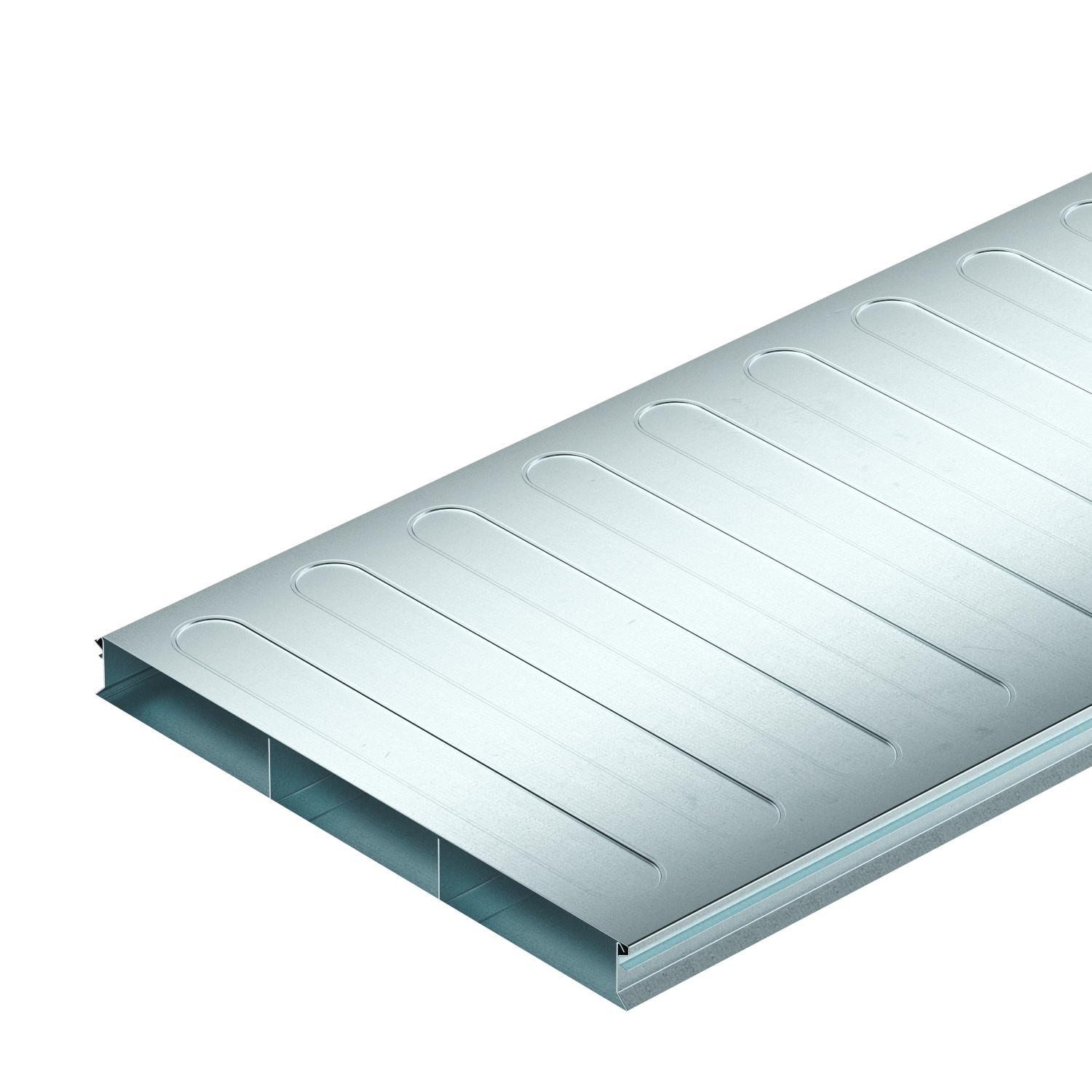

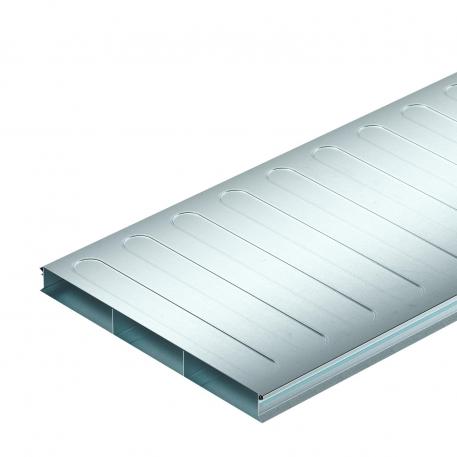

Talni kanal, 2-delni, z 3 komorama, višina kanala 38 mm
Št. art. 7400289 | EAN 4012197352141
- Opis izdelka
-
Opis izdelkaUnderfloor trunking (2 piece) for routing cables in screed-covered underfloor systems, according to EN 50085-2-2. Removable and continuously lockable trunking cover. With separating retainers in the trunking base. Maximum load-bearing capacity to 1.5 kN.
The profiled side walls offer a locking mechanism to lock the duct cover onto the duct base. The stiffening beads in the duct cover serve to create stability.
-
- Tehnični podatki
-
Tehnični podatki

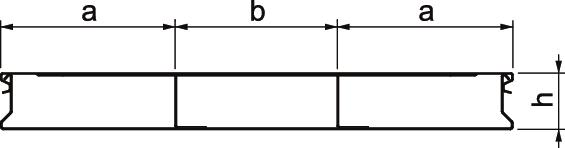

Dimenzija 2000x350x38 Dolžina 2000 mm Korisni presjek 12054 mm² Ločljivo ne Material Jeklo Mera a 120 mm Mera b 110 mm Mera H 38 mm Min. širina kanala 350 mm Min. višina kanala 38 mm Navpična obremenitev, velika površina do 1.500 N Odtis CO2 (GWP) od zibelke do vrat 11,805 kg CO2e / 1 Meter Področje uporabe prekrito z estrihom Površina neprekinjeno cinkano v ognju Presek potega a 4060 mm² Presek potega b 3934 mm² Širina 350 mm Snemljiv pokrov da Število fiksnih pregrad 2 Število potegov 3 St. Talna pločevina da Višina 38 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

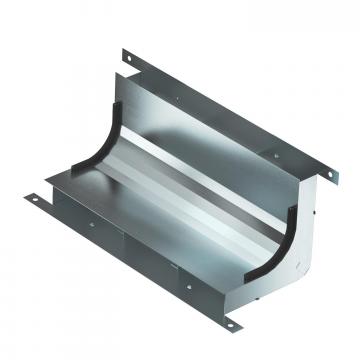

Vertikalno koleno, z 3 komorama, višina kanala 38 mm
KV3 35038-2 7400662 1 Kos
Kotna spona, vodilna za EÜK-2
VL 350-2 7400996 1 Kos - Prenosi
-
