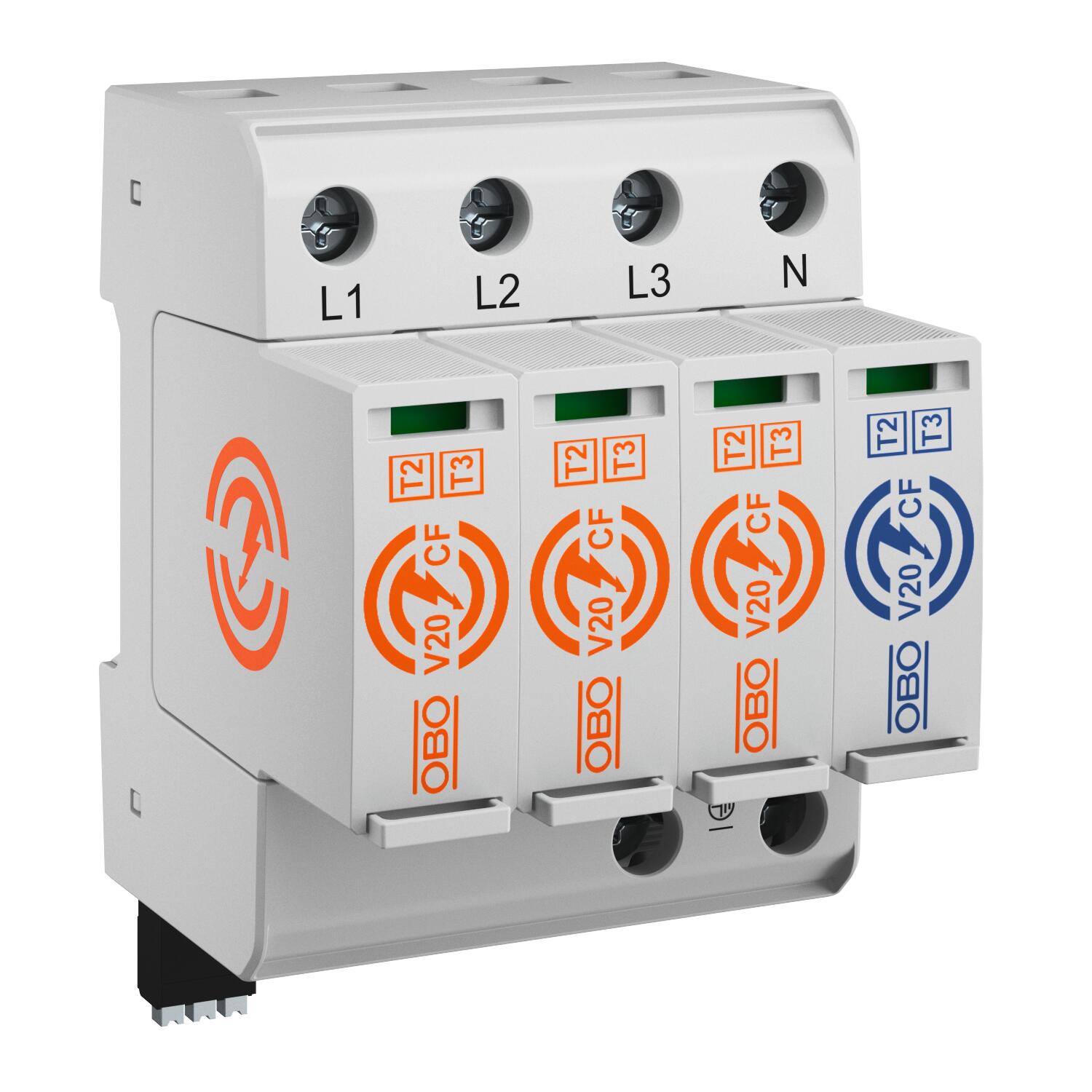

Surge arrester V20 with integrated pre-fuse
Št. art. 5095257 | EAN 4012197504960
- Opis izdelka
-
Opis izdelkaSurge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Tehnični podatki
-
Tehnični podatki

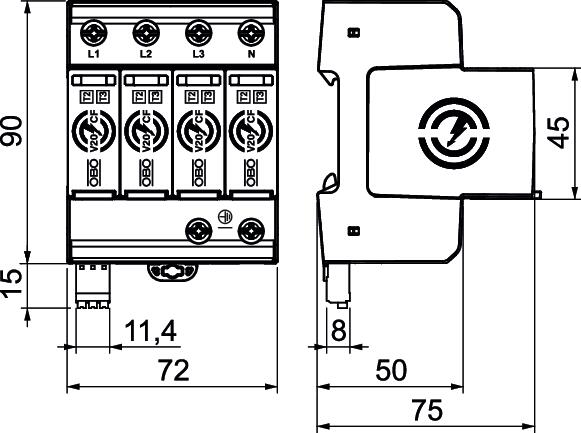

Daljinska signalizacija da Dimenzija 300V Dolžina 75 mm Integrirana predvarovalka da Izpihano ne Izvedba polov 3+N/PE Kontakti FM Preklopni kontakt Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff Maks. presek fleksibilnega voda (finožilni) 4 AWG Maks. presek fleksibilnega voda (finožilni) 35 mm² Maks. presek togega voda (eno-/večžilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 35 mm² Maks. priključni presek sponk FM 16 AWG Maks. priključni presek sponk FM 1,5 mm² Maks. temperaturno območje uporabe 85 °C Maks. vlažnost zraka 95 % Maksimalni odvodni udarni tok (8/20 μs) [L-N] 40 kA Maksimalni odvodni udarni tok (8/20 μs) [N-PE] 65 kA Min. presek fleksibilnega voda (finožilni) 16 AWG Min. presek fleksibilnega voda (finožilni) 2,5 mm² Min. presek togega voda (eno-/večžilni) 16 AWG Min. presek togega voda (eno-/večžilni) 2,5 mm² Min. priključni presek sponk FM 23 AWG Min. priključni presek sponk FM 0,25 mm² Min. temperaturno območje uporabe -40 °C Min. vlažnost zraka 5 % Način montaže U-profil 35 mm Najvišja trajna napetost (L–N) 300 V Najvišja trajna napetost (N–PE) 305 V Najvišja trajna napetost AC 300 V Napetost TOV [L-N] – odporni način – 5 s 337 V Napetost TOV [L-N] – varni način – 120 min 442 V Napetost TOV [N-PE] – odporni način – 200 ms 1200 V Navor 4,5 Nm Nazivna napetost AC (50/60 Hz) 230 V Nazivni odvodni udarni tok (8/20 µs) 20 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 20 kA Nazivni odvodni udarni tok (8/20 µs) (N-PE) 40 kA Oblika omrežja drugo Oblika omrežja DC ne Oblika omrežja IT ne Oblika omrežja TN ne Oblika omrežja TN-C ne Oblika omrežja TN-C-S da Oblika omrežja TN-S da Oblika omrežja TT da Odporen proti kratkemu stiku da Odvodni udarni tok (8/20 µs) [skupaj] 65 kA Ostale oblike omrežja ne Preostala napetost [L-N] @ 5 kA 1,15 kV Primerno za zunanjo uporabo ne Raven zaščite [L-N] ≤1,5 Razred testiranja tip 1 ne Razred testiranja tip 2 da Signalizacija na aparatu optični Širina 72 mm SPD po EN 61643-11 Tip 2+3 SPD po IEC 61643-1 class II Število polov 4 Stikalna moč AC 230 V; 0,5 A Stikalna moč DC 230 V; 0,1 A / 75 V; 0,5 A Višina 105 mm Vrsta zaščite IP20 Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 0,1 kA - Vsi tipi
- Prenosi
-
EU-Izjava o skladnosti V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfNavodila za montažo SurgeController V20-CF , 0.53MB , pdfZa ta proizvod informativna besedila niso na voljo
