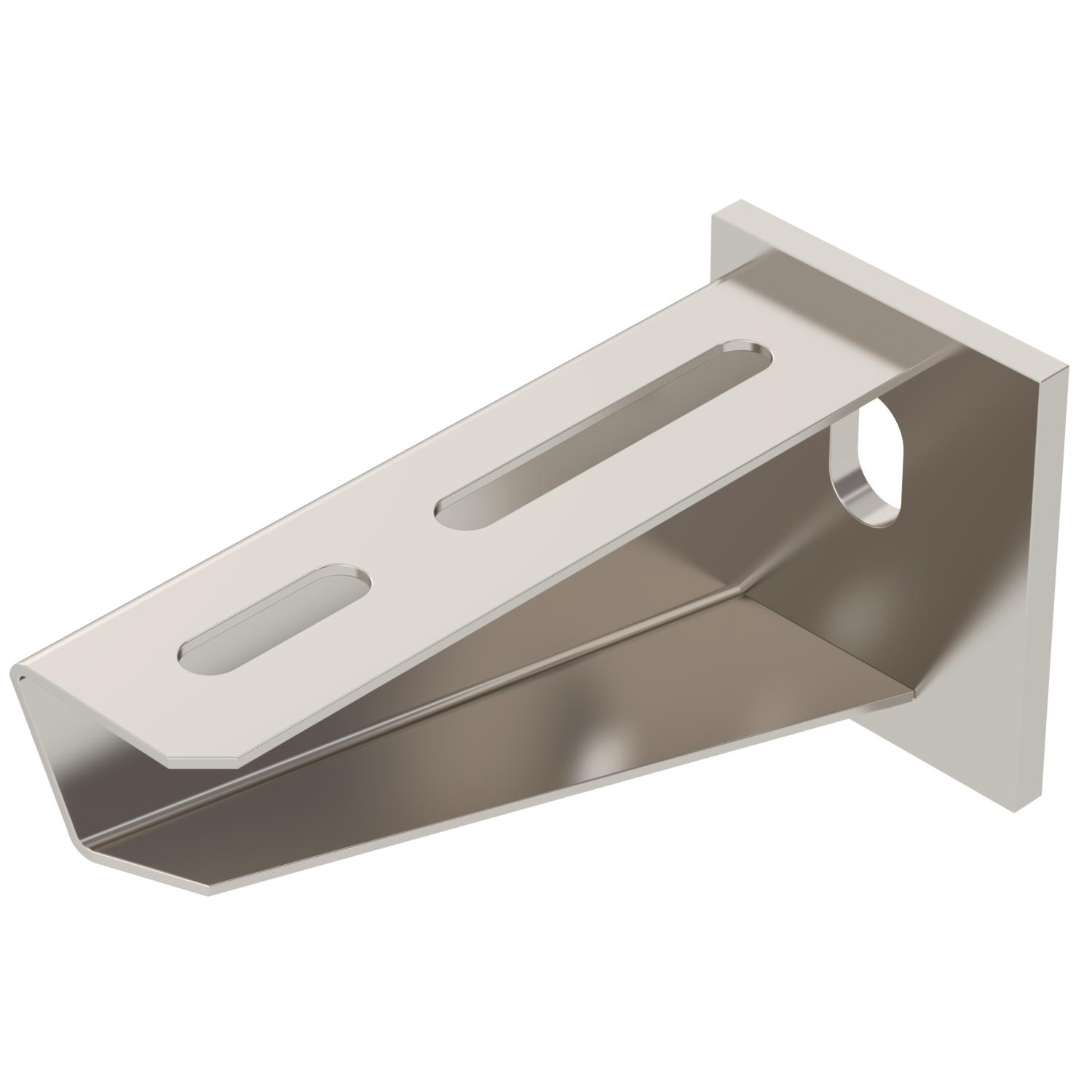

Stenski in stropni nosilec AW 30 A4
Št. art. 6443615 | EAN 4012195021049
- Opis izdelka
-
Opis izdelkaMedium-duty wall and support bracket with welded head plate.
-
- Tehnični podatki
-
Tehnični podatki

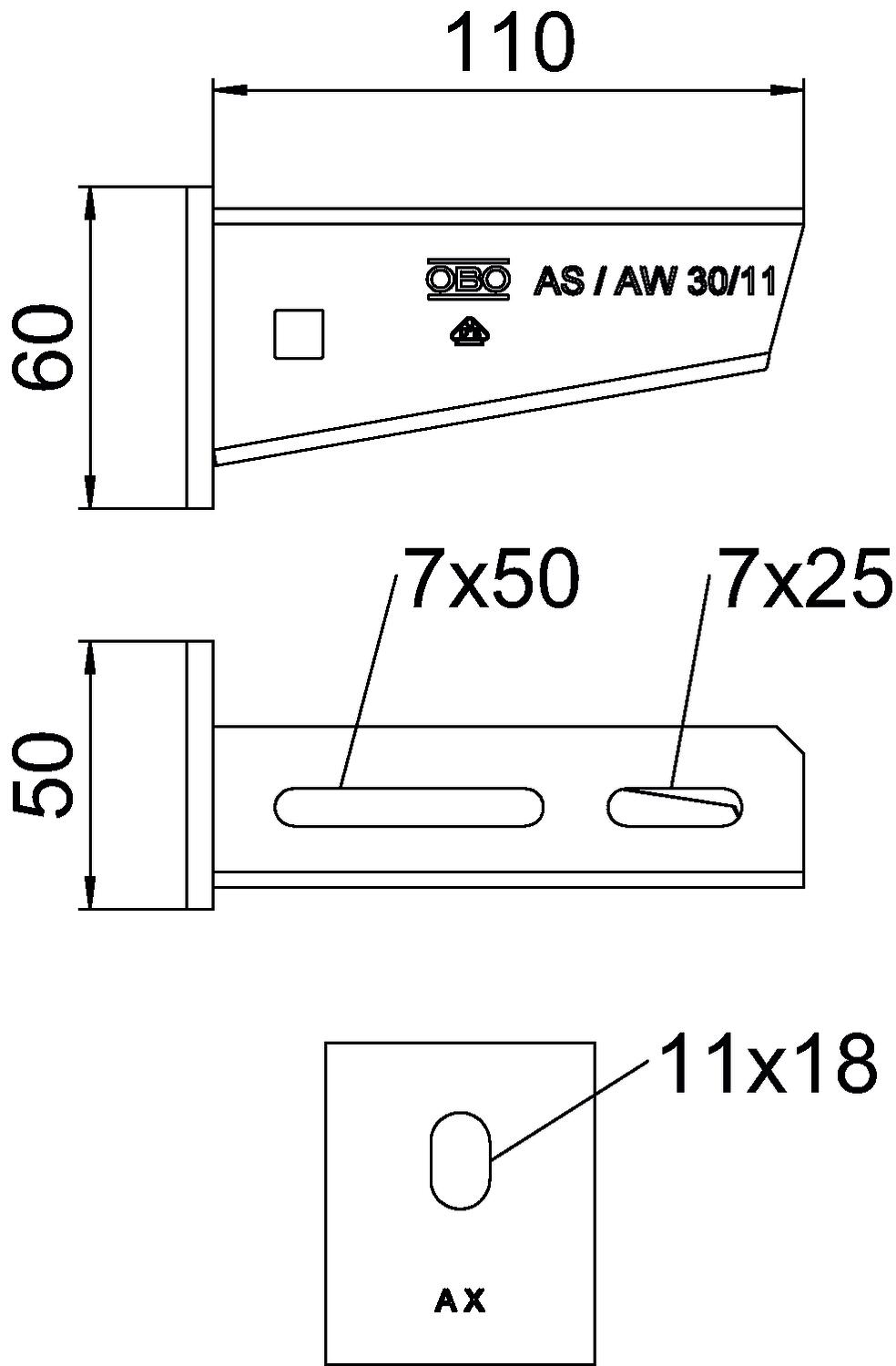

Barva legirano jeklo Dimenzija B110mm Dolžina 50 mm F v kN 3 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Nerjaveče legirano jeklo 1.4571 Mera A 50 mm Mera B 110 mm Mera H 60 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Odtis CO2 (GWP) od zibelke do vrat 1,1379 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Promjer rupe 11 mm Širina 110 mm Višina 60 mm Tehnični podatki

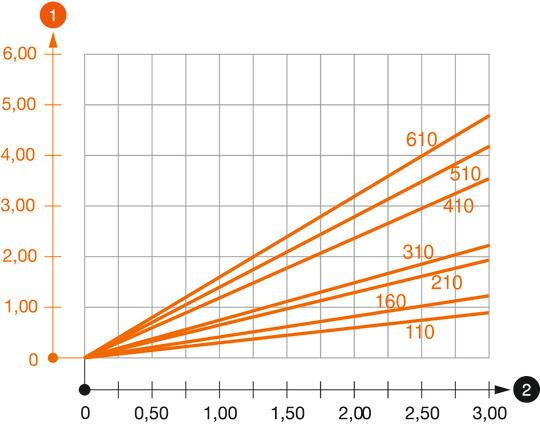

Load diagram, bracket, type AW 30
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Truss-head bolt with flange nut A4
FRSB 6x12 A4 6406142 100 Kos - Prenosi
-
