Stenski in stropni nosilec AW 15 FT 210 | 1,5 | cink
morepic-1 morepic-2

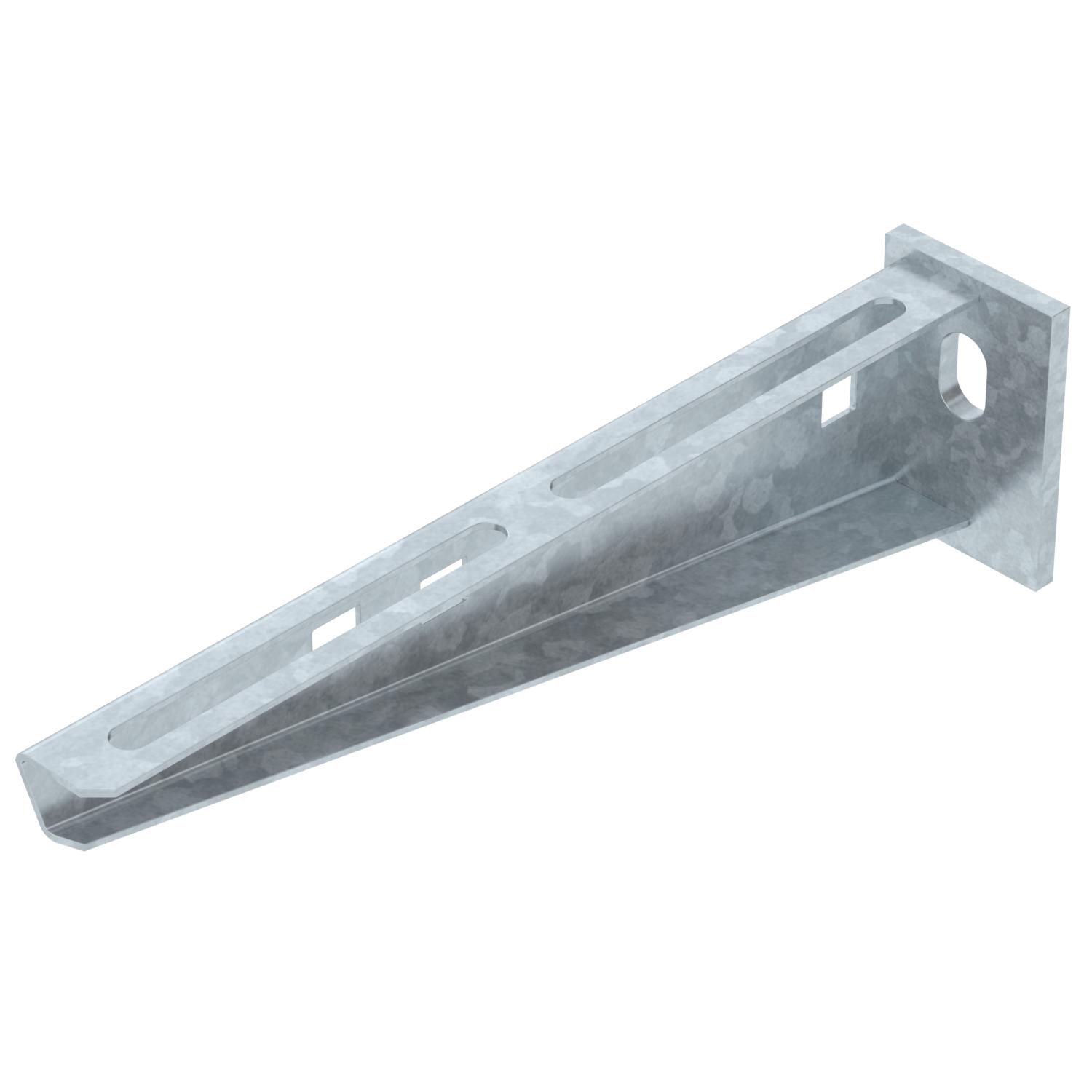

Stenski in stropni nosilec AW 15 FT

Št. art. 6420680 | EAN 4012196207190

1,5 kN
cink
Opis izdelka
Opis izdelka
Lahka stenska in stropna konzola s privarjeno nosilno ploščo.

Pritrditev konzole na U-profil širine 400 mm s pomočjo šestrobega vijaka skozi oba nosilca profila. Uporabite ustrezne distančnike!

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard
Tehnični podatki

Tehnični podatki

Artikel EPD da
Barva cink
Dimenzija B210mm
F v kN 1,5 kN
Izvedba Stenski in stropni nosilec
Maks. kotno območje 90 mm
Material Jeklo
Min. kotno območje 90 mm
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav da
Površina vroče pocinkano
Promjer rupe 11 mm
Serija proizvodov AW 15 Series
Skladen z ROHS da

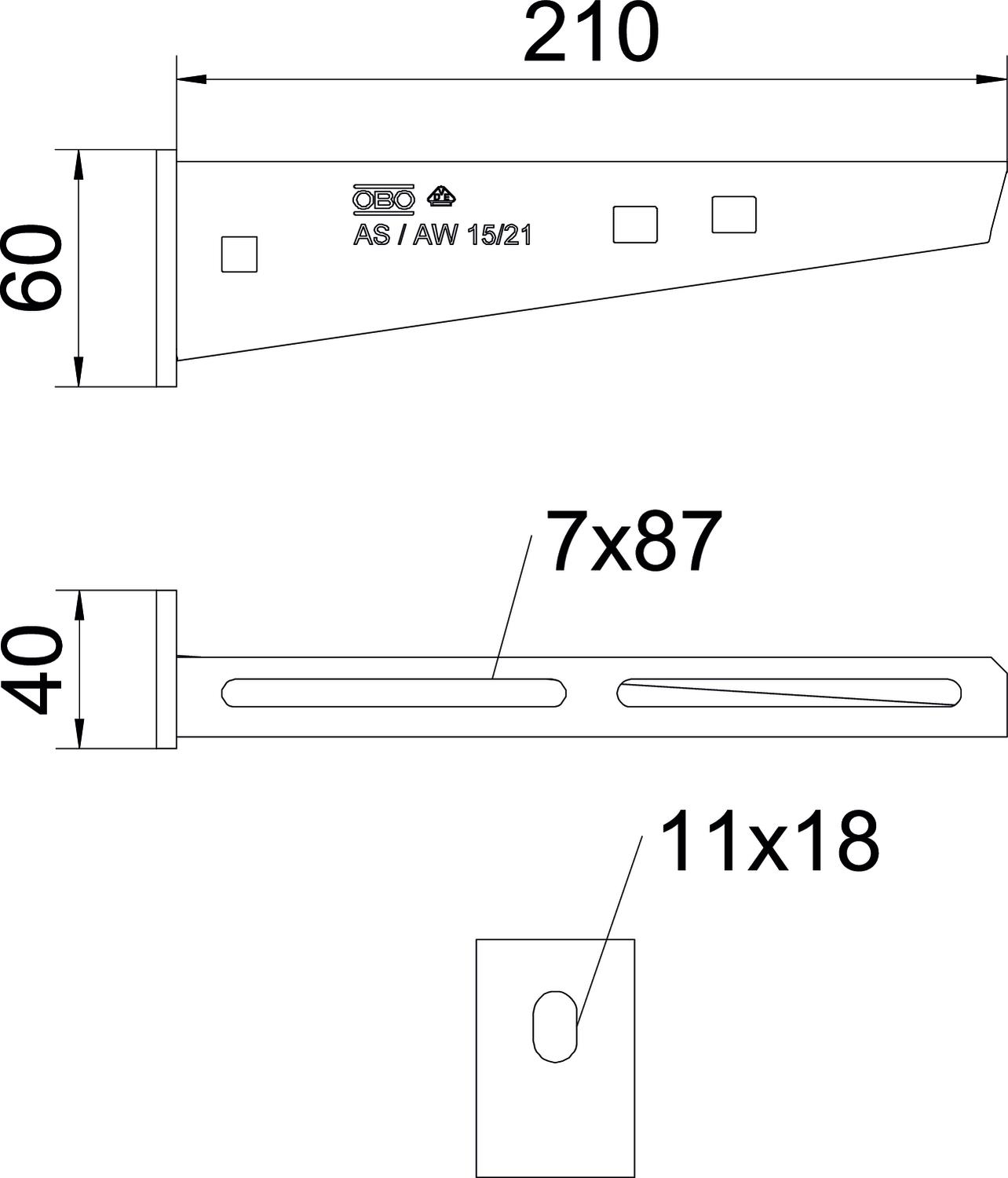

Dimenzije

Dimension W 210 mm
Dolžina 40 mm
Mera A 40 mm
Mera B 210 mm
Mera H 60 mm
Širina 210 mm
Širina 8 in
Višina 2,36 in
Višina 60 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP) 0,5831 kg CO₂e
Declared Unit Units
Declared Unit Quantity 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat 0,5831 kg CO2e / 1 Kos

Tehnični podatki

Load diagram, bracket, type AW 15

Load diagram, bracket, type AW 15
  • Upogibanje vrha konzole pri dovoljeni obremenitvi konzole Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
  • Dovoljena obremenitev konzole v kN Dovoljena obremenitev konzole v kN
  • Krivulja obremenitve z dolžino konzole v mm Krivulja obremenitve z dolžino konzole v mm
Vsi tipi

Vsi tipi

Tip Širina F v kN Barva Št. art. Količina Min. prodajna enota
AW 15 11 FT 110 mm 1,5 kN cink 6420656
1 Kos
AW 15 16 FT 160 mm 1,5 kN cink 6420664
1 Kos
AW 15 21 FT 210 mm 1,5 kN cink 6420680
1 Kos
AW 15 31 FT 310 mm 1,5 kN cink 6420710
1 Kos
AW 15 41 FT 410 mm 1,5 kN cink 6420745
1 Kos
AW 15 51 FT 510 mm 1,5 kN cink 6420788
1 Kos
AW 15 56 FT 560 mm 1,5 kN cink 6420796
1 Kos
AW 15 61 FT 610 mm 1,5 kN cink 6420826
1 Kos
Pribor

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F Ploščati vijak s razširjeno matico F FRSB 6x12 F 6406122
