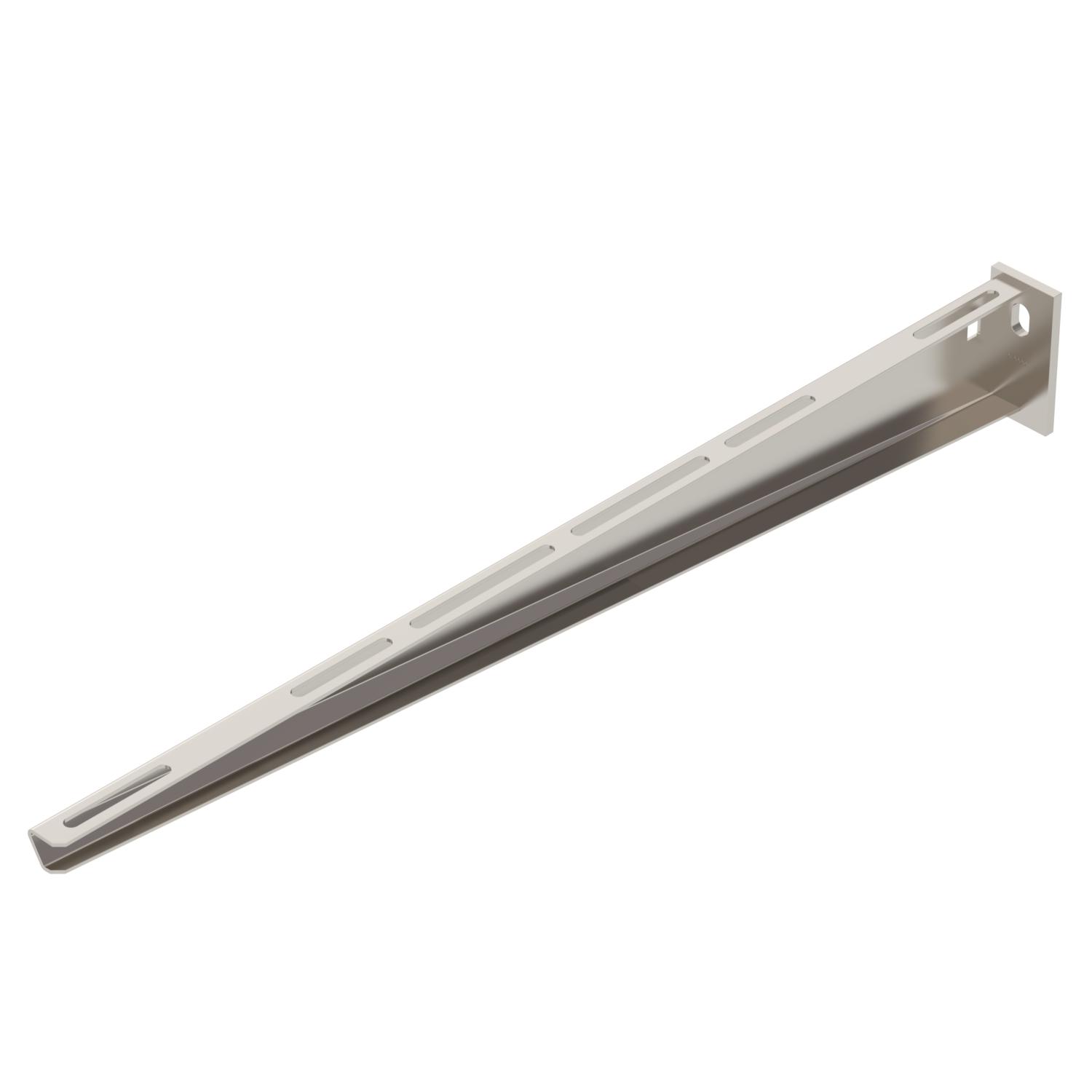

Stenski in stropni nosilec AW 15 A4
Št. art. 6392059 | EAN 4012196817931
- Opis izdelka
-
Opis izdelkaLight-duty wall and support bracket with welded head plate.
-
- Tehnični podatki
-
Tehnični podatki

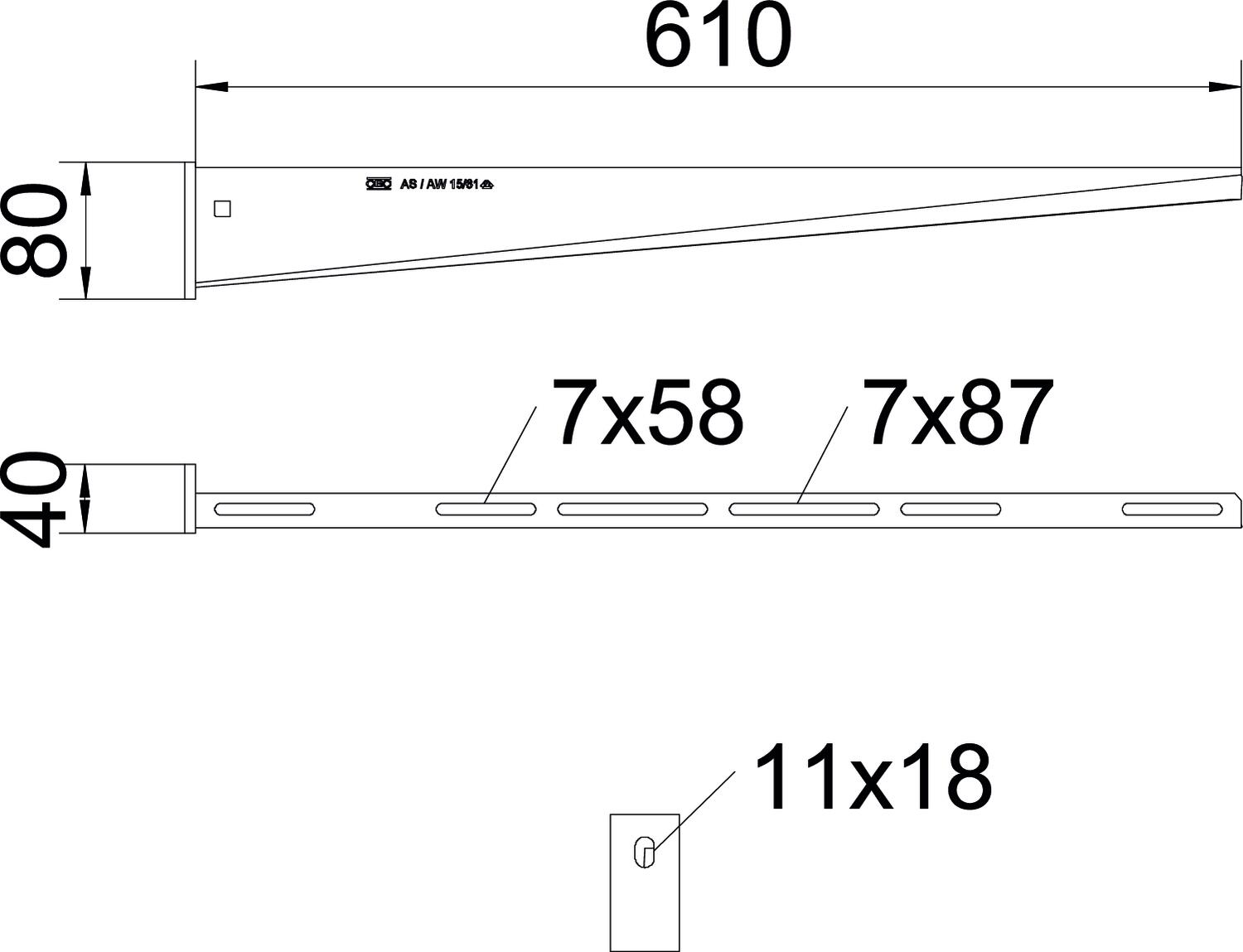

Barva legirano jeklo Dimenzija B610mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Nerjaveče legirano jeklo 1.4571 Mera A 40 mm Mera B 610 mm Mera H 80 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo da Odtis CO2 (GWP) od zibelke do vrat 4,9996 kg CO2e / 1 Kos Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Promjer rupe 11 mm Širina 610 mm Višina 80 mm Tehnični podatki
Load diagram, bracket, type AW 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Truss-head bolt with flange nut A4
FRSB 6x12 A4 6406142 100 Kos - Prenosi
-
Podatkovni list AW 15 61 A4 / 6392059 , 0.25MB , pdfEU-Izjava o skladnosti AW 15 61 A4 / 6392059 , 0.13MB , pdfZK Izjava o skladnosti AW 15 61 A4 / 6392059 , 0.09MB , pdfREACH Izjava o skladnosti AW 15 61 A4 / 6392059 , 0.12MB , pdfRoHS Izjava o skladnosti AW 15 61 A4 / 6392059 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) AW 15 61 A4 / 6392059 , 1.48MB , pdfNavodila za montažo Navodila za montažo U-profilov , 2.02MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
