Separating clamp for ceiling mounting 50 | 100 | 60 | 116 | 80

morepic-1

morepic-2

Separating clamp for ceiling mounting

Št. art. 7215494 | EAN 4012196835430

Št. art. / Tip

Mera A

Mera B

Mera b

Mera H

Mera H

Opis izdelka

Opis izdelka

Separating clamp as installation aid for cable routing when mounting the PYROLINE® Con D fire protection duct on the ceiling, type PLCD D061220 and type PLCD D091220. Mounting of the clamp directly on the fastening anchors of the fire protection duct.

Tehnični podatki

Tehnični podatki

Barva	cink
Dimenzija	116x80x35
Material	Jeklo
Mera A	50 mm
Mera B	100 mm
Mera b	60 mm
Mera H	80 mm

Mera H	116 mm
Način pritrditve	vijačno
Odtis CO2 (GWP) od zibelke do vrat	0,7167 kg CO2e / 1 Kos
Površina	neprekinjeno cinkano v ognju
Širina kanala znotraj	200 mm
Višina kanal znotraj	120 mm

Vsi tipi

Vsi tipi

Tip	Mera A	Mera B	Mera b	Mera H	Mera H	Št. art.	Količina	Min. prodajna enota
PLCD-SB0810	25	76	35	20	-	7215480	Kos	25 Kos
PLCD-SB1220	50	116	60	65	-	7215484	Kos	25 Kos
PLCD-SC0810	25	50	35	76	45	7215490	Kos	25 Kos
PLCD-SC1220	50	100	60	116	80	7215494	Kos	25 Kos

Prenosi

Podatkovni list PLCD-SC1220 / 7215494 , 0.16MB , pdf

Vodič Požarna zaščita v elektrotehniki – vodič za ognjevarne inštalacije v zgradbah , 2.10MB , pdf

Brošura False ceiling installations , 2.70MB , pdf

Katalog Fire protection ducts , 8.99MB , pdf

Izjava o lastnostih PLCD-SC1220 / 7215494 , 0.31MB , pdf

REACH Izjava o skladnosti PLCD-SC1220 / 7215494 , 0.12MB , pdf

Prenesi

RoHS Izjava o skladnosti PLCD-SC1220 / 7215494 , 0.13MB , pdf

Prenesi

Atest Protipožarni kanali PYROLINE® Con PLC , 1.30MB , pdf

Prenesi

Navodila za montažo Navodila za montažo ognjevarnega kanala PYROLINE® Con PLC , 14.60MB , pdf

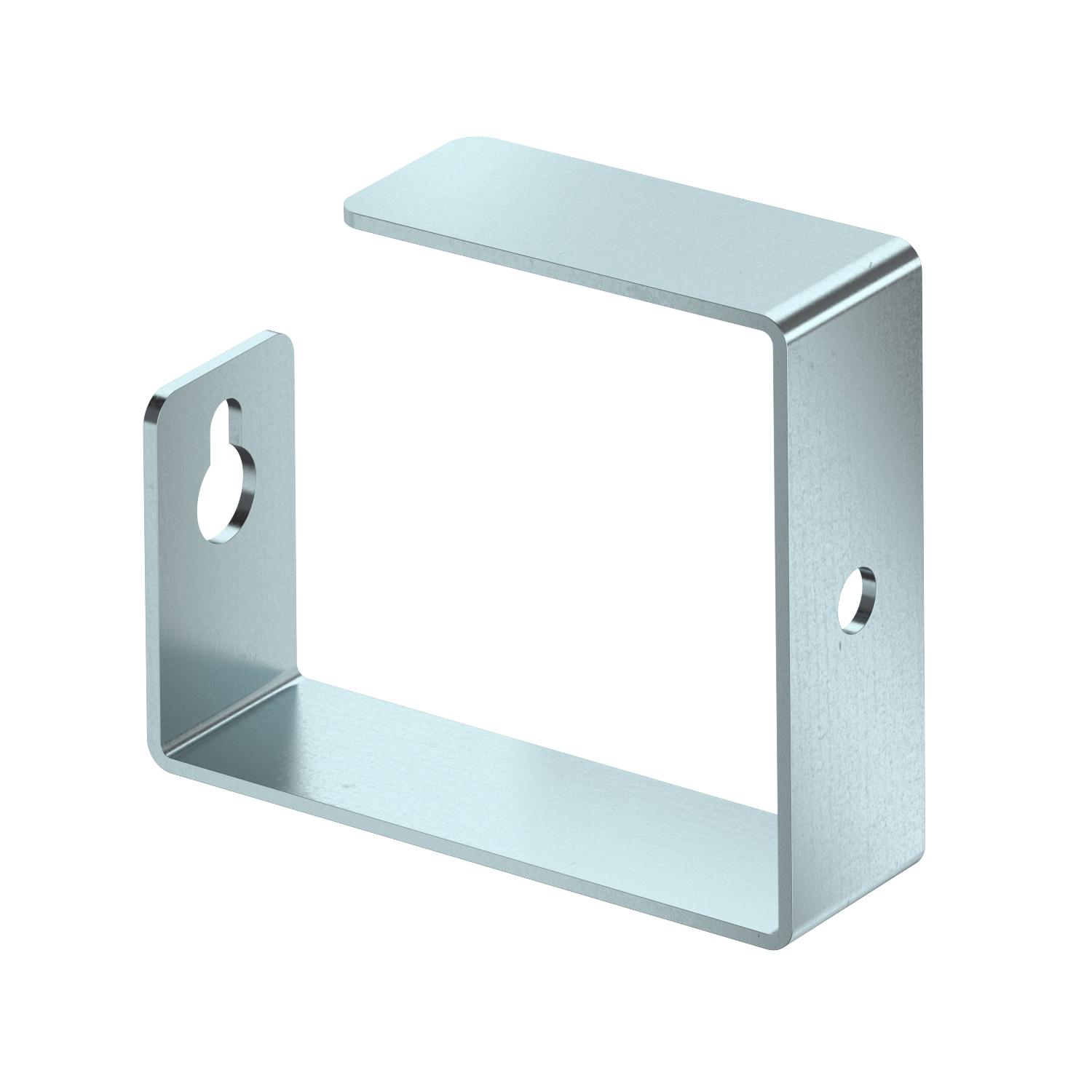

Grafika izdelka PLCD-SC1220 / 7215494, 70.64 kB, jpg

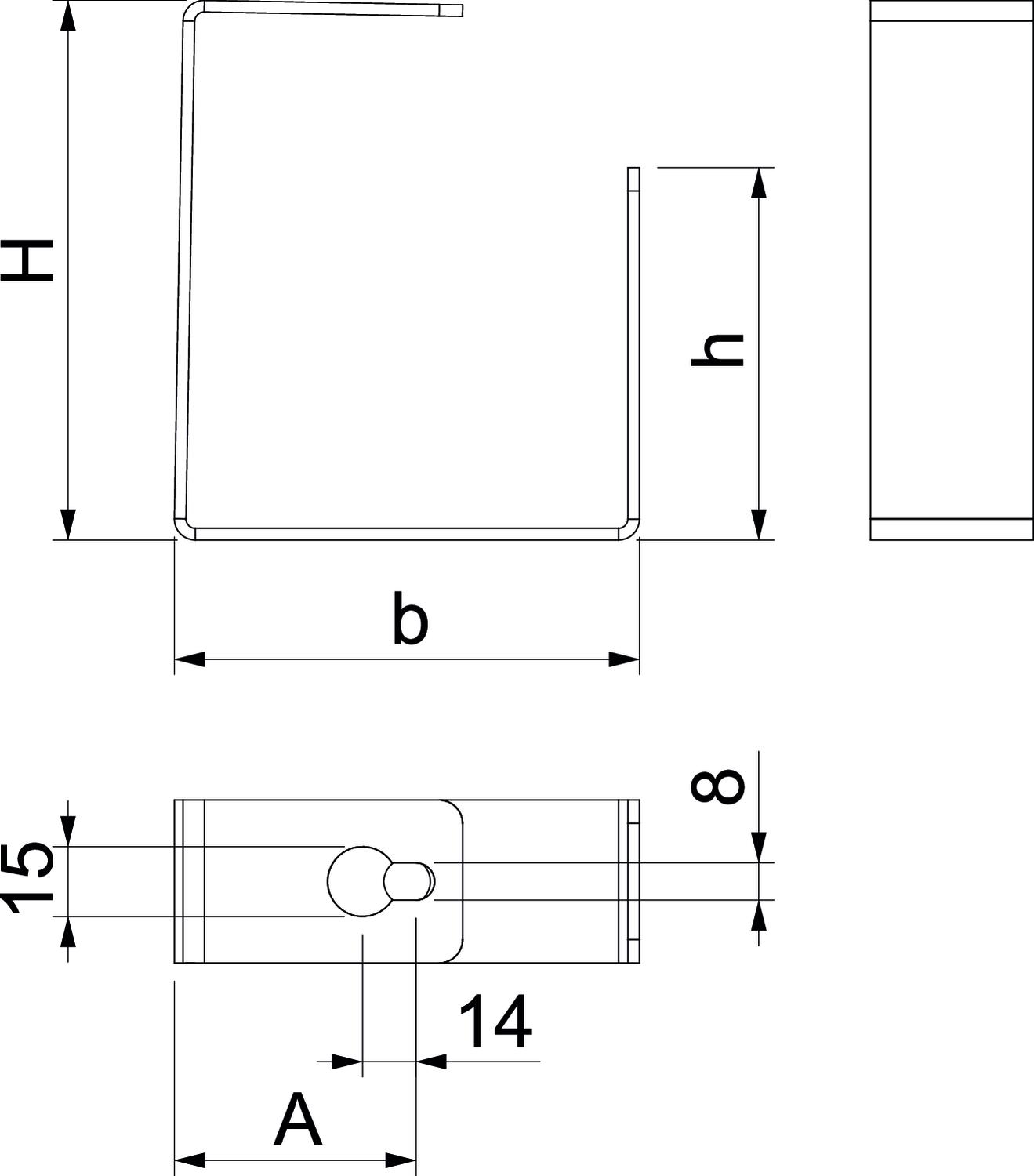

Dimenzionirana risba PLCD-SC1220 / 7215494, 59.01 kB, jpg

Za ta proizvod informativna besedila niso na voljo

7215494_KSTP1.stp, 85.90 kB
