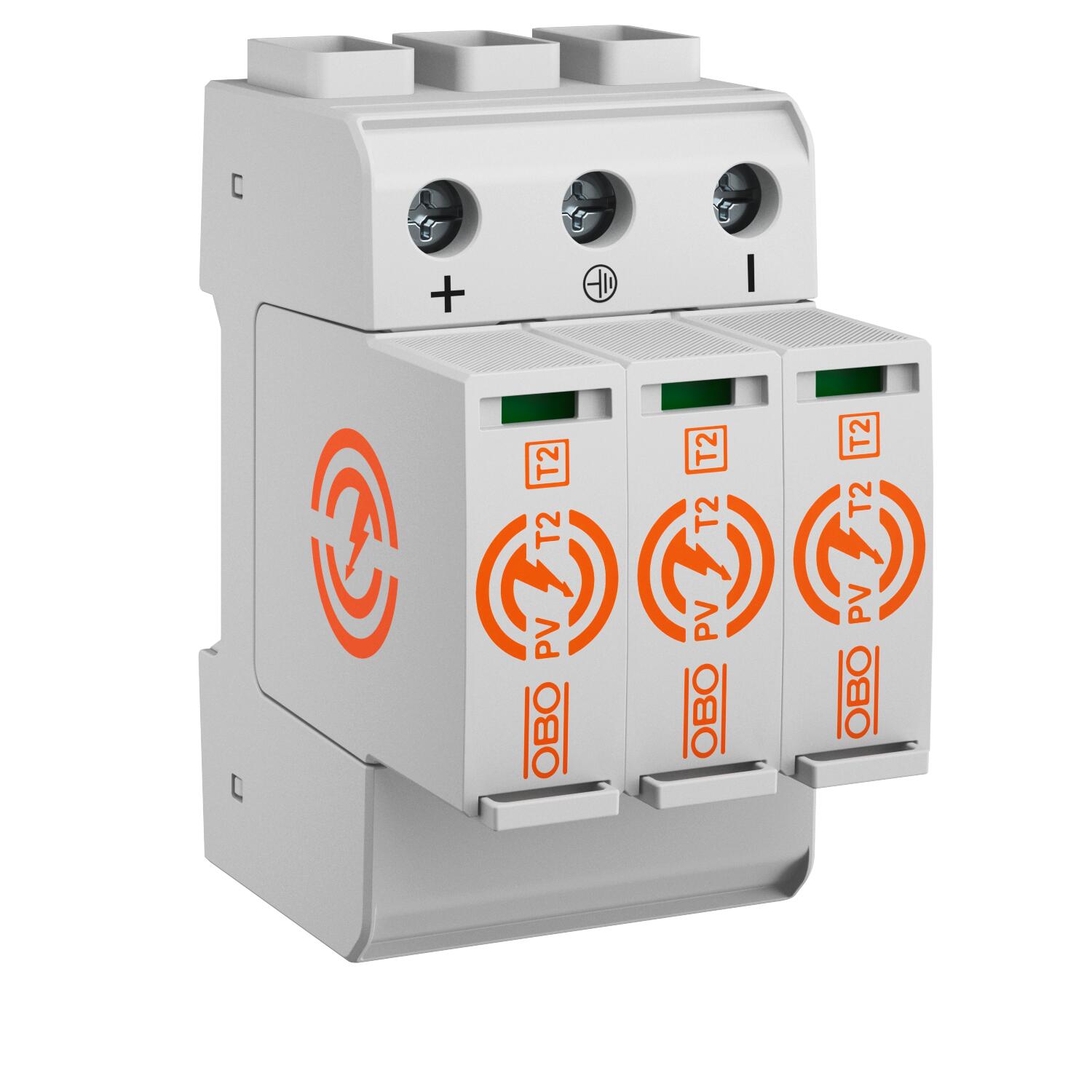

PV surge arrester 1,500 V

Št. art. 5094288 | EAN 4012197504090

Št. art. / Tip	5094288 / PV-T2-1500

Izvedba polov	3

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings

Tehnični podatki

Tehnični podatki

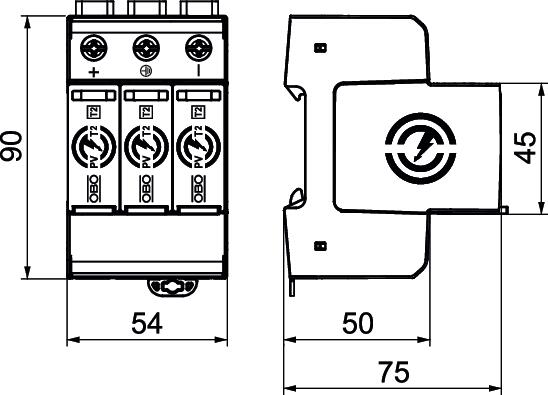

Dimenzija	1500V DC
Dolžina	75 mm
Integrirana predvarovalka	ne
Izvedba	3-pole for PV systems
Izvedba polov	3
Kontakti FM	Preklopni kontakt
LPZ	0→2
Maks. Napetost PV	1500 V
Maks. presek fleksibilnega voda (finožilni)	35 mm²
Maks. presek fleksibilnega voda (finožilni)	4 AWG
Maks. presek togega voda (eno-/večžilni)	2 AWG
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maks. temperaturno območje uporabe	85 °C
Maks. vlažnost zraka	95 %
Maksimalni odvodni udarni tok (8/20 μs)	30 kA
Min. presek fleksibilnega voda (finožilni)	2,5 mm²
Min. presek fleksibilnega voda (finožilni)	16 AWG
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Min. presek togega voda (eno-/večžilni)	16 AWG
Min. temperaturno območje uporabe	-40 °C
Min. vlažnost zraka	5 %
Način montaže	U-profil 35 mm
Najvišja trajna napetost DC	1500 V
Navor	4,5 Nm

Nazivni odvodni udarni tok (8/20 µs)	20 kA
Oblika omrežja	DC
Oblika omrežja DC	da
Oblika omrežja IT	ne
Oblika omrežja TN	ne
Oblika omrežja TN-C	ne
Oblika omrežja TN-C-S	ne
Oblika omrežja TN-S	ne
Oblika omrežja TT	ne
Ostale oblike omrežja	ne
Primerno za zunanjo uporabo	ne
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
Širina	54 mm
SPD po EN 61643-11	Tip 2
SPD po IEC 61643-1	class II
Število polov	3
Stikalna moč AC	250 V; 1,0 A / 125 V; 1,0 A
Stikalna moč DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Udarni tok strele (10/350 μs)	7 kA
Višina	95 mm
Vklopni čas	<25 ns
Vrsta zaščite	IP20
