Pipe sleeve with 4 fastening straps 125 | 127 | 172 | 129 | 40

Pipe sleeve with 4 fastening straps

Št. art. 7202208 | EAN 4012195856672

Št. art. / Tip

za premer cevi min.

za premer cevi maks.

Mera D min.

Mera d

Mera H

Opis izdelka

Opis izdelka

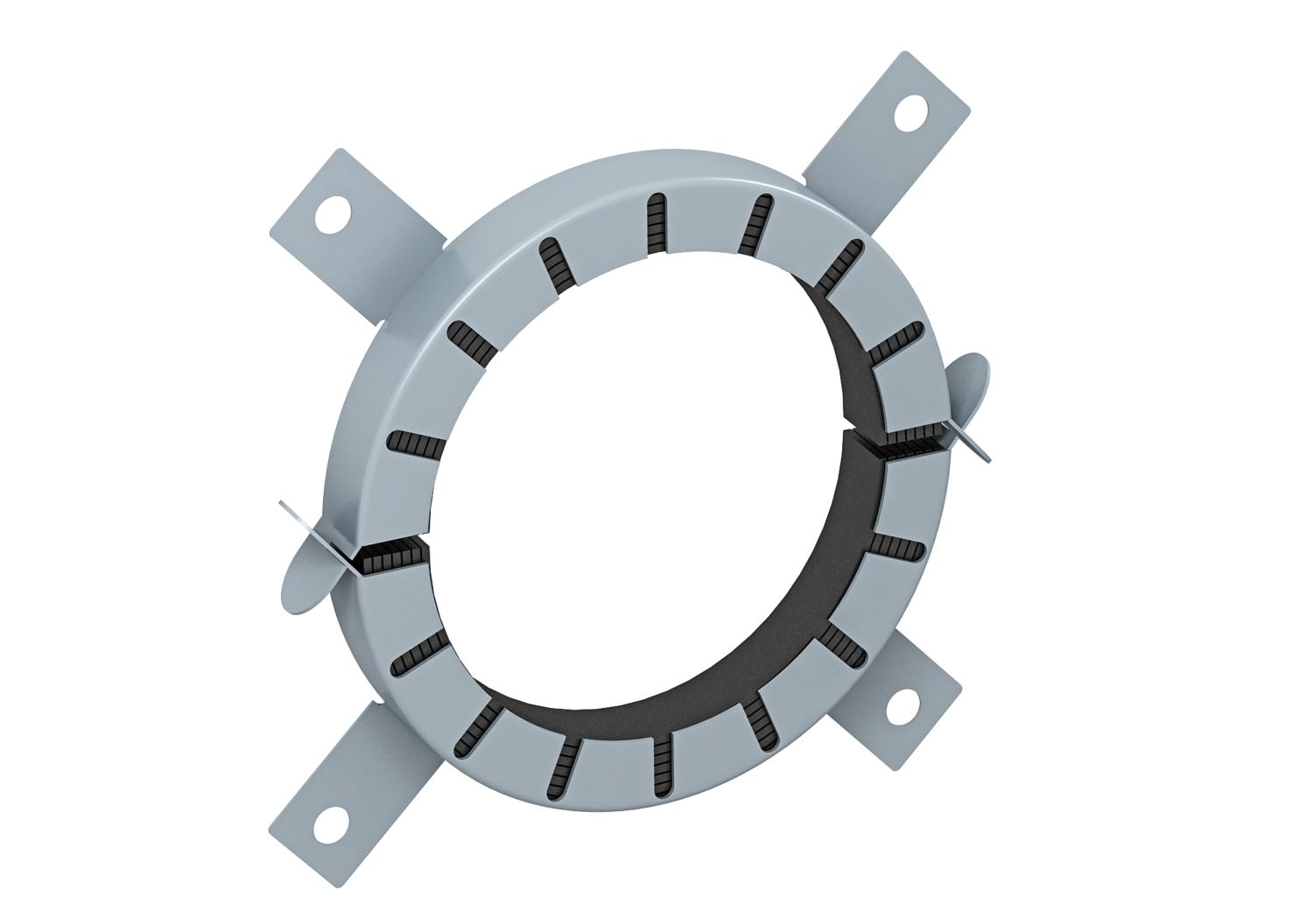

Cevna manšeta za gorljive cevi.
V ohišju iz jeklene pločevine so ognjevarni vložki, ki v primeru požara z zelo visokim pritiskom zaprejo goreče termoplastične cevi.
Pritrditev s pomočjo vložkov ali navojnih palic M6 do velikosti 75, nato M8.

Tehnični podatki

Tehnični podatki

Barva	siva
Dimenzija	Ø125mm
Material	Izolacijski material
Serija proizvodov	PYROCOMB®

Skladen z ROHS	da
za premer cevi maks.	127 mm
za premer cevi min.	125 mm
Zahtevan pribor	da

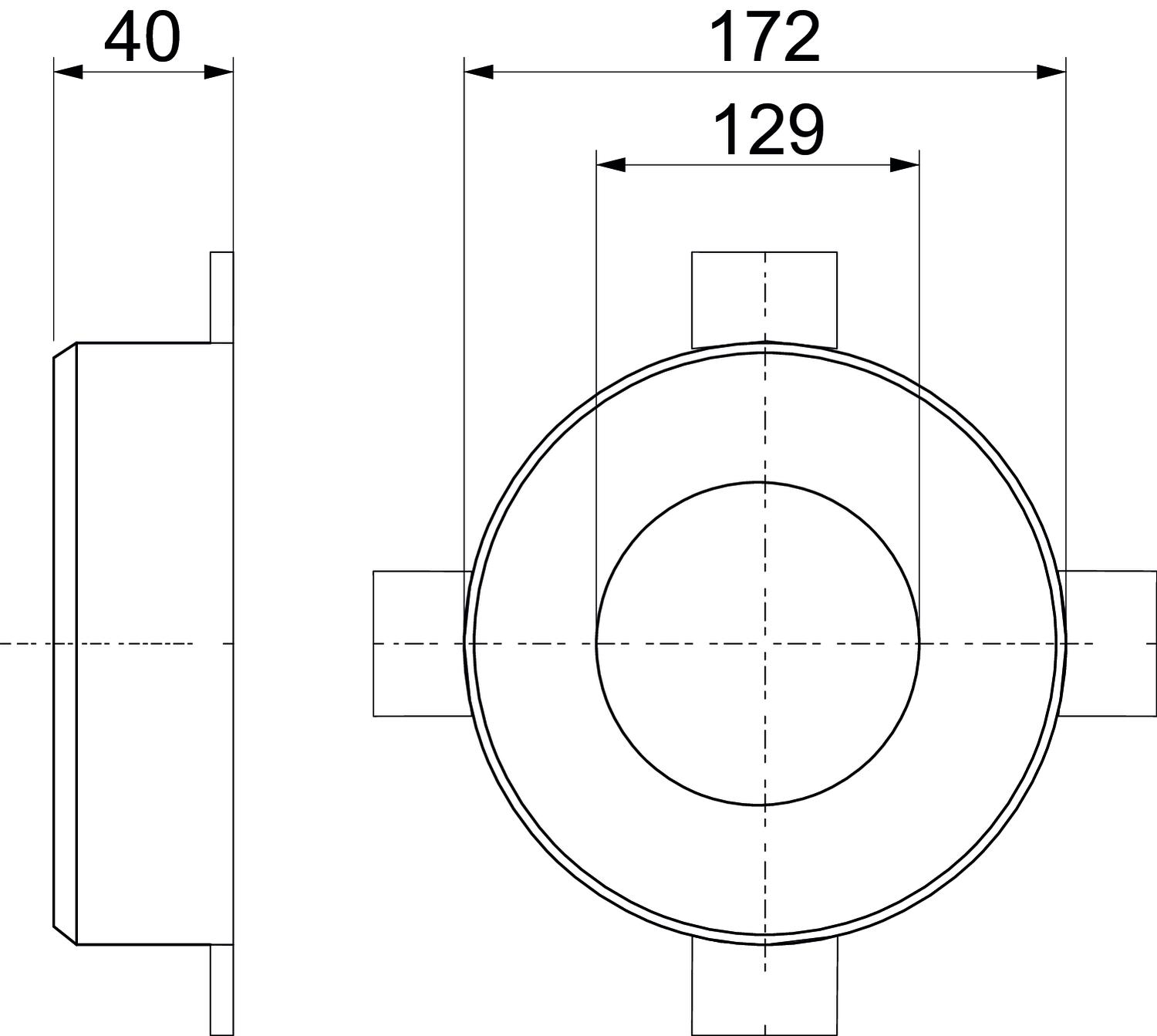

Dimenzije

Dolžina	172 mm
Mera d	129 mm
Mera D min.	172 mm

Mera H	40 mm
Širina	172 mm
Višina	40 mm

Vsi tipi

Vsi tipi

Tip	za premer cevi min.	za premer cevi maks.	Mera D min.	Mera d	Mera H	Št. art.	Količina	Min. prodajna enota
TCX-063	63 mm	65 mm	94 mm	67 mm	26 mm	7202204	Kos	1 Kos
TCX-075	75 mm	77 mm	106 mm	79 mm	26 mm	7202205	Kos	1 Kos
TCX-090	90 mm	92 mm	132 mm	94 mm	26,6 mm	7202206	Kos	1 Kos
TCX-110	110 mm	112 mm	155 mm	114 mm	26,6 mm	7202207	Kos	1 Kos
TCX-125	125 mm	127 mm	172 mm	129 mm	40 mm	7202208	Kos	1 Kos
