Osnova talne doze UGD250-3 GES9R/55
Št. art. 7410060 | EAN 4012195678724
- Opis izdelka
-

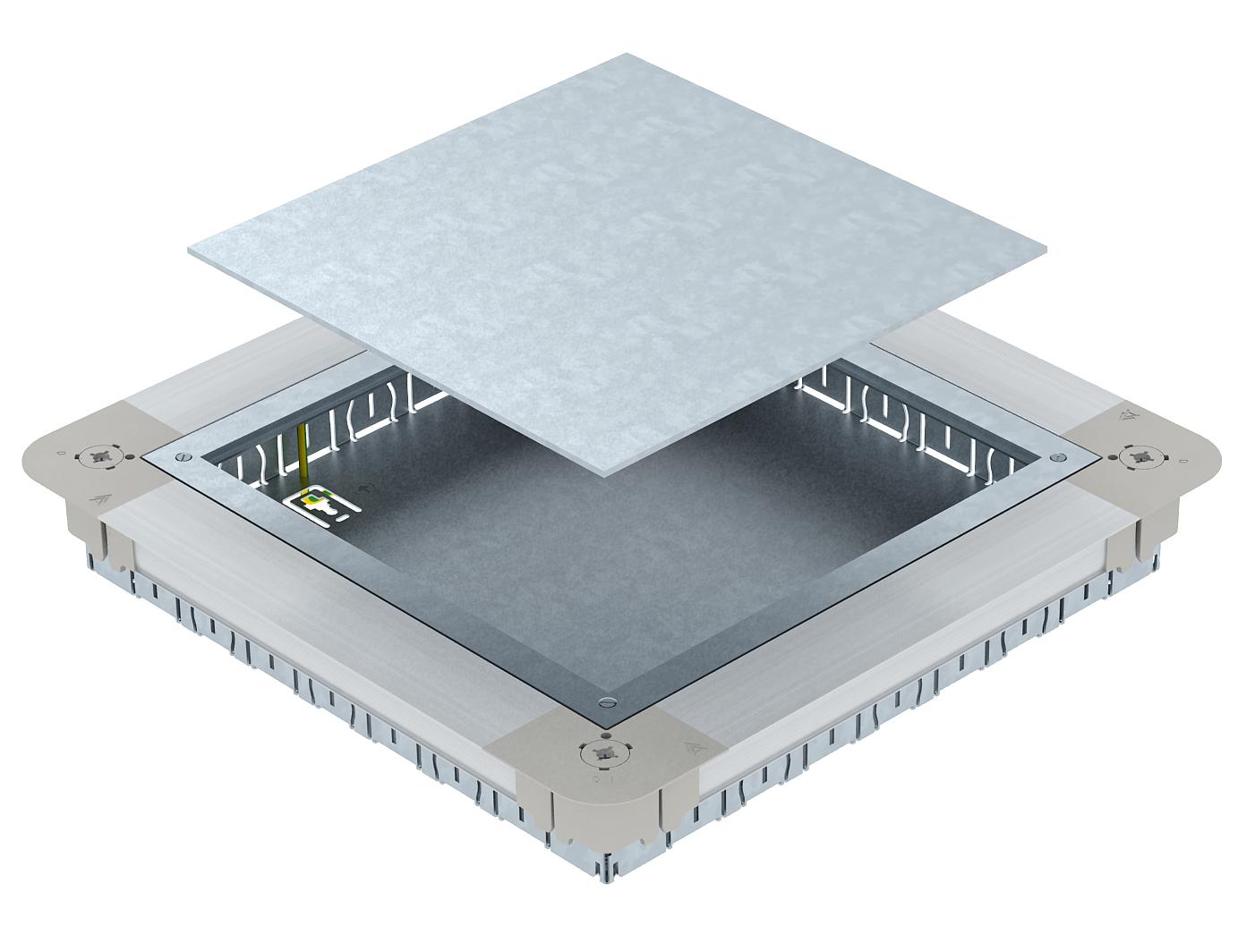

Opis izdelkaTalna priključna doza z montažnim pokrovom in pokrovom slepe plošče s stranskimi stenami iz jeklene pločevine. Za vgradnjo kvadratnega vstavka za aparat GES9 55 na višinah estriha od 55 mm dalje. Mogoče jo je brezstopenjsko nivelirati na nazivno višino estriha, estrih pa je mogoče izdelati vezno z drenažnim robom estriha. Z odprtinami za cevi na vsaki strani 7 x M20, 3 x M25, 4 x M32. Uporabna velikost cevi pri sistemski višini 55 mm: M20.
-
- Tehnični podatki
-
Tehnični podatki
Dimenzija 367x367x55 Izvedba pokrova kvadratno Ločljivo ne Maks. območje niveliranja 80 mm Maks. širina kanal 250 mm Maks. višina estriha 80 mm Material Jeklo Min. območje niveliranja 55 mm Min. širina kanala 190 mm Min. višina estriha 55 mm Možnost izgradnje za vgradnjo inštalacijskih aparatov Možnost vgradnje tesnila ne Nazivna velikost 250 mm Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Površina neprekinjeno cinkano v ognju Primerno za talni kanal ne Primerno za talni kanal, prekrit z estrihom ne Primerno za zaprti talni kanal v višini estriha ne Talna pločevina da Talno pogrezljivo da Vgradna odprtina za nadtalno dozo ne Vgradna odprtina za vgradno enoto kvadratno za priključek cevi da Dimenzije

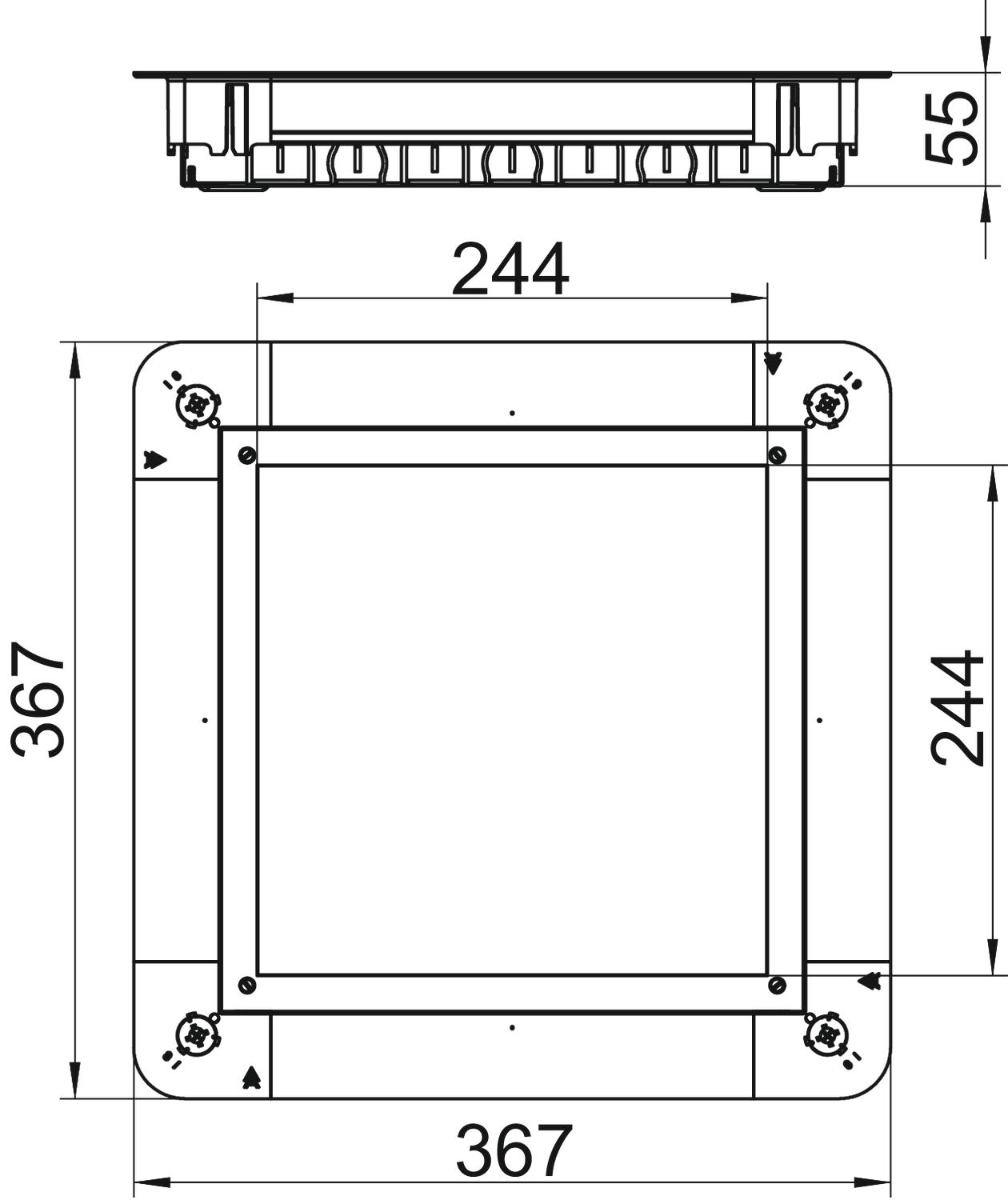

Dolžina 367 mm Mera a 244 mm Mera A 367 mm Mera B 367 mm Mera b 244 mm Mera H 55 mm Širina 367 mm Višina 55 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 25,7284 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 25,7284 kg CO2e / 1 Kos - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Kvadratni vgradni okvir s pokrovom za višino estriha 55 mm
GES9 55U V 7011 7405037 1 Kos
Kvadratni vgradni okvir s pokrovom za višino estriha 55 mm
GES9 55U V 9011 7405039 1 Kos
Okrogli vgradni okvir s pokrovom za višino estriha 55 mm
GESR9 55U V 7011 7405047 1 Kos
Okrogli vgradni okvir s pokrovom za višino estriha 55 mm
GESR9 55U V 9011 7405049 1 Kos - Prenosi
-
Podatkovni list UGD55 250-3 9R / 7410060 , 0.21MB , pdfEU-Izjava o skladnosti UGD55 250-3 9R / 7410060 , 0.11MB , pdfREACH Izjava o skladnosti UGD55 250-3 9R / 7410060 , 0.13MB , pdfRoHS Izjava o skladnosti UGD55 250-3 9R / 7410060 , 0.13MB , pdfNavodila za montažo Sistem kanalov EUK, prekrit z estrihom , 10.26MB , pdfNavodila za montažo EÜK screed-covered duct system generation 3 , 76.05MB , pdfZa ta proizvod informativna besedila niso na voljo
